Navien NFB Series User Manual

73Installation d’un système de ventilation commune

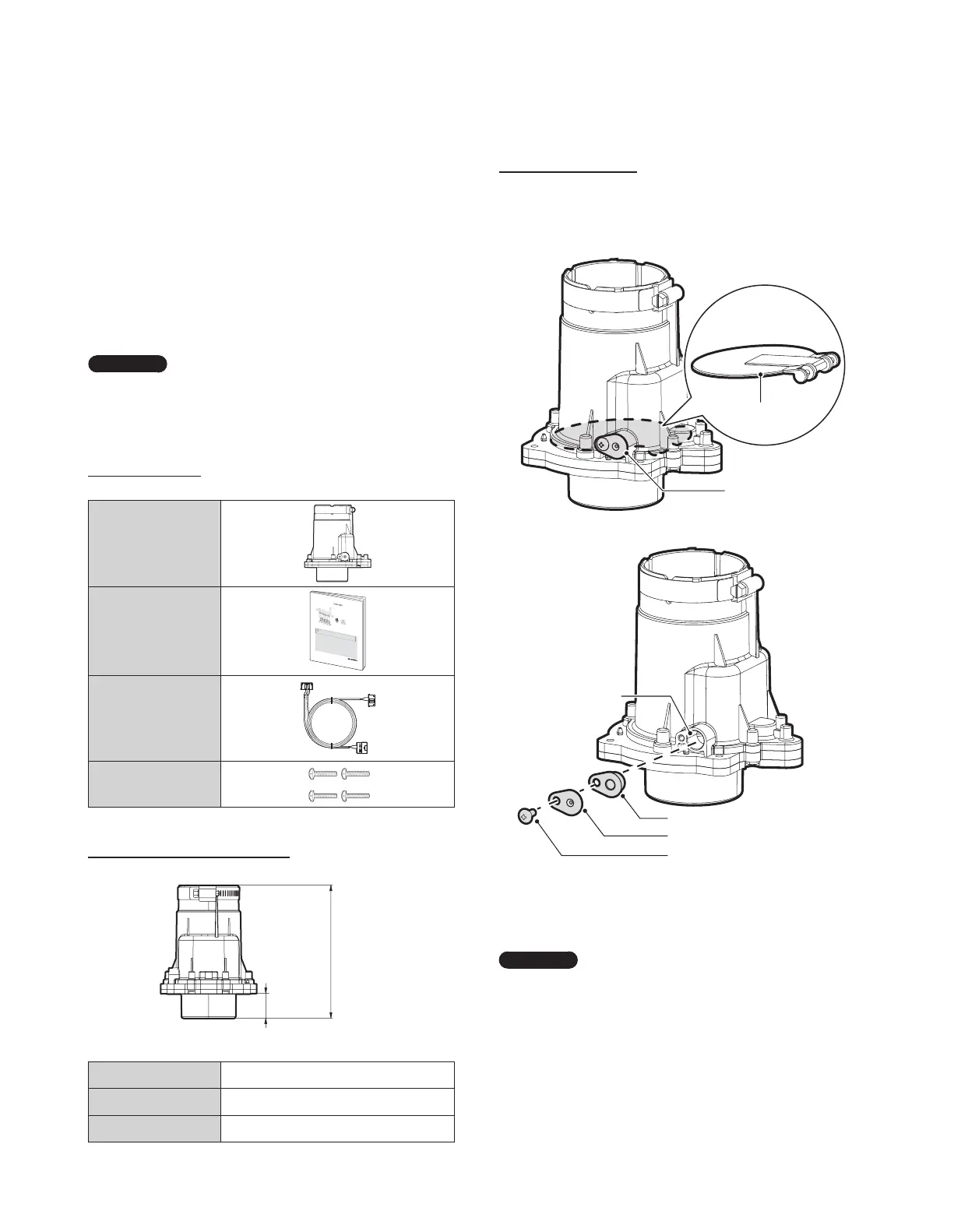

9.2 Clapet anti-refoulement Navien
(clapet contre le refoulement d’air)
Le clapet anti-refoulement Navien empêche le refoulement d’air
dans le conduit d’évacuation pendant le fonctionnement de la
chaudière.
En fermant le conduit d’évacuation dès la fin du cycle de
combustion, le clapet anti-refoulement Navien conserve la chaleur
dans le système pendant de plus longues périodes. Cela permet
d’améliorer l’efficacité thermique du système.
Remarque
Lorsque vous utilisez un conduit de ventilation
commune dans un système en cascade, des
dispositifs anti-refoulement sont requis pour
empêcher les gaz d’échappement de pénétrer
dans le bâtiment.
Éléments inclus
Clapet anti-
refoulement
Guide d’installation
Condensing Water Heater
Common Vent System
Installation Manual
For NPE Series Water Heaters
Certied to ANSI Z21.10.3 – CSA 4.3. (Only for U.S. installations)
Keep this manual for future reference whenever maintenance or service is
required.
-
Do not store or use gasoline or other ammable vapors and liquids in the vicinity of this or any other appliance.
-
WHAT TO DO IF YOU SMELL GAS
●
Do
not
try to
light any
appliance.
●
Do
not touch any electrical switch;
do
not use any phone
in
your
building.
●
Immediately call your gas supplier from
a
neighbor’s phone. Follow the gas supplier’s
instructions.
●
If
you cannot reach your gas supplier, call the re
department.
-
Installation and service must be performed by a qualied installer, service agency or the gas supplier.
-
This entire manual must be left for the consumer. The consumer must read and refer to this manual for proper operation and
maintenance of the common vent system.
-
The installation must conform with local codes or, in the absence of local codes, the National Fuel Gas Code,
ANSI Z223.1/NFPA 54.
-
When applicable, the installation must conform with the Manufactured Home Construction and Safety
Standard, Title 24 CFR, Part 3280, Mobile Homes.
WARNING
If the information in these instructions is not followed exactly, a re or explosi on may result, causing property damage, personal
injury, or death.
Câble de
communication
Ready-Link
Vis (4)
Caractéristiques techniques
150 mm (5,9po)
28 mm
(1,1po)
Nom de la pièce Clapet anti-refoulement
N
o
de pièce 30014367A
Matériau PP (polypropylène)
Fenêtre d’entretien
Le clapet anti-refoulement Navien est doté d’une fenêtre
d’entretien qui vous permet d’inspecter facilement l’état de
fonctionnement du battant du clapet.
Fenêtre d’entretien
Battant du
clapet
Fenêtre d’entretien
Joint
Couvercle de la fenêtre d’entretien
Vis de maintien
Reportez-vous à <9.9 Entretien> pour consulter les procédures
d’inspection détaillées. Clapet anti-refoulement Navien (clapet de
refoulement d’air)
Remarque
Lorsque vous utilisez un conduit de ventilation
commune dans un système en cascade, des
dispositifs anti-refoulement sont requis pour
empêcher les gaz d’échappement de pénétrer
dans le bâtiment.
