Abluftwärmepumpen

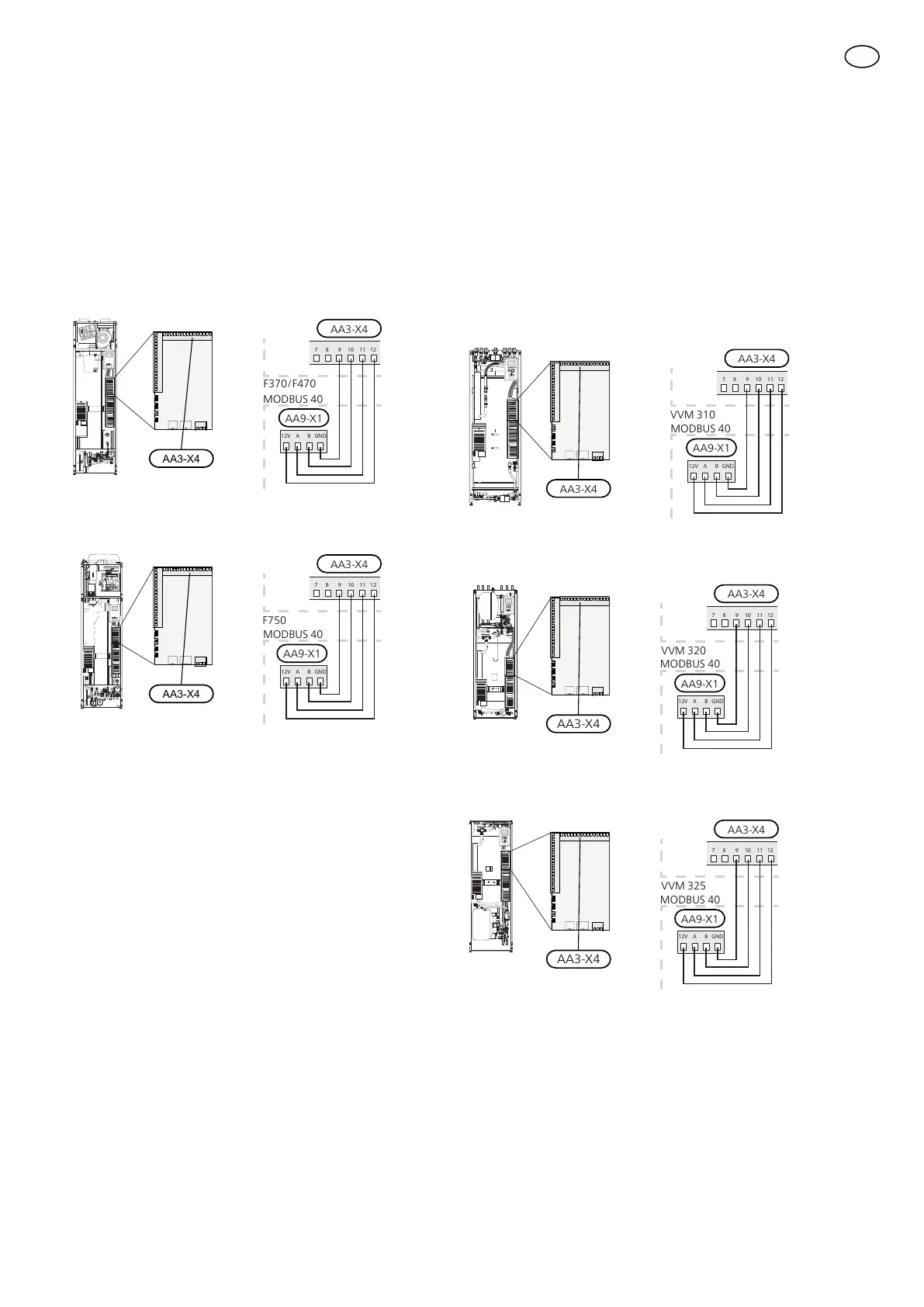

Klemme X1 an der Modbus-Platine (AA9) in MODBUS
40 wird mit Anschlussklemme X4:9-12 an der Eingangs-
platine (AA3) in der Wärmepumpe bzw. im Innenmodul
verbunden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
F370 / F470
12V A B
GND
12
1110987
F370/F470
AA3-X4
AA9-X1
MODBUS 40
AA3-X4
F750
12V A B
GND
12
1110987
MODBUS 40
F750
AA3-X4
AA9-X1
LEK
AA3-X4
Luft/Wasser-Wärmepumpen
Inneneinheiten
Anschlussklemme X1 an Modbus-Platine (AA9) in
MODBUS 40 wird mit Anschlussklemme X4:9-12 an
der Eingangsplatine verbunden (AA3) in Wärmepum-
pe/Inneneinheit.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
VVM 310
12V A B
GND
12
1110987
VVM 310
AA3-X4
AA9-X1
MODBUS 40
Wilo
Wilo
VVM 310
AA3-X4
VVM 320
12V A B
GND
12
1110987
VVM 320
AA3-X4
AA9-X1
MODBUS 40
VVM320
AA3-X4
VVM 325
12V A B
GND
12
1110987
VVM 325
AA3-X4
AA9-X1
MODBUS 40
AA3-X4
VVM325 VVM325
23
DE
