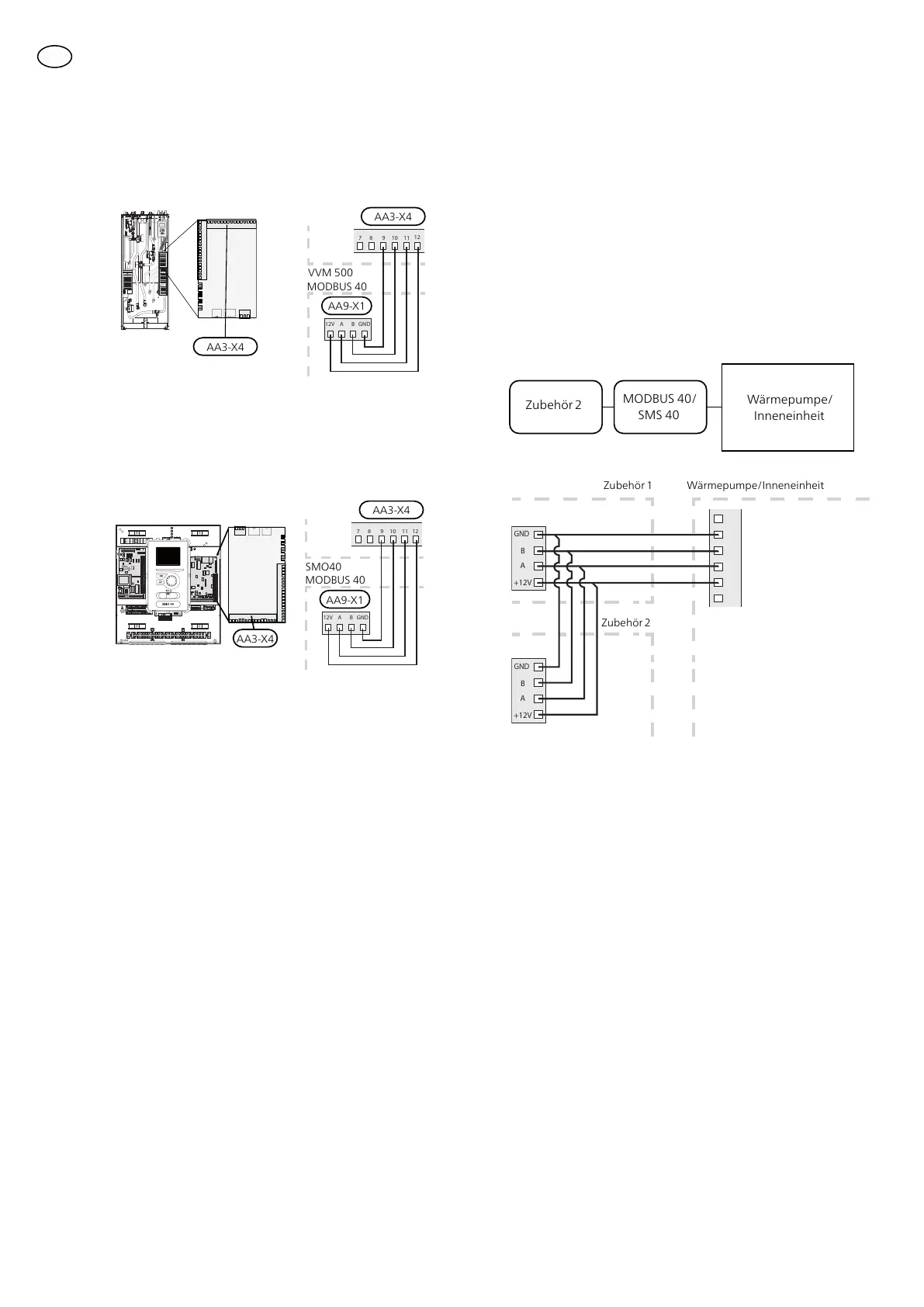

Nibe MODBUS 40 User Manual

VVM 500
12V A B
GND
12
1110987
VVM 500
AA3-X4
AA9-X1
MODBUS 40
APH
VVM 500
AA3-X4
Regelgerät SMO 40
MODBUS 40 wird mit der Eingangsplatine (AA3) von
SMO 40 verbunden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
12V A B
GND
12
1110987
SMO40
AA3-X4
AA9-X1
MODBUS 40
L N 1 1 0 2 3 4PE
1 2 3 4
LEK
AA3-X4
Weiteres Zubehör zur gemeinsamen Verwendung
mit MODBUS 40
Falls noch anderes Zubehör zusammen mit MOD-
BUS 40, angeschlossen werden soll, muss MODBUS 40
die erste Einheit sein, die mit der Anschlussklemme von
der Wärmepumpe/Inneneinheit verbunden wird.
Der Anschluss für und von SMS 40/MODBUS 40 erfolgt
an Anschlussklemme AA9:X1.
Es können nicht mehr als zwei Einheiten mit der Wär-
mepumpe/Inneneinheit verbunden werden.
Wärmepumpe/
Inneneinheit
MODBUS 40/
SMS 40
Zubehör 2
Tillbehör_singular = translation hint, 2 =
value
SMS 40
SMS 40
B
A
+12V
GND
B
A
+12V
GND
Zubehör 2
Zubehör 1
Wärmepumpe/Inneneinheit
Tillbehör_singular = translation hint, 1&2 =
value
24
DE
