MitdieserSteuerungfürdieAutomatisierungvonTorenundTürenkönnen2ToröffnerineinphasigemWechselstrombetriebenwerden.
InderSteuerungsind“Dip-Switch”(Mini-Wählschalter)vorhanden,mitdenendieverschiedenenFunktionenaktiviertwerdenkönnen,und
Trimmer zur Durchführung verschiedenartiger Einstellungen.
AnderSteuerung,nebendenEingängen,bendensichLeds,dieihrenZustandanzeigen;einezuzüglicheLedinderNähedesMikropro-
zessors meldet den korrekten Betrieb der internen Logik.

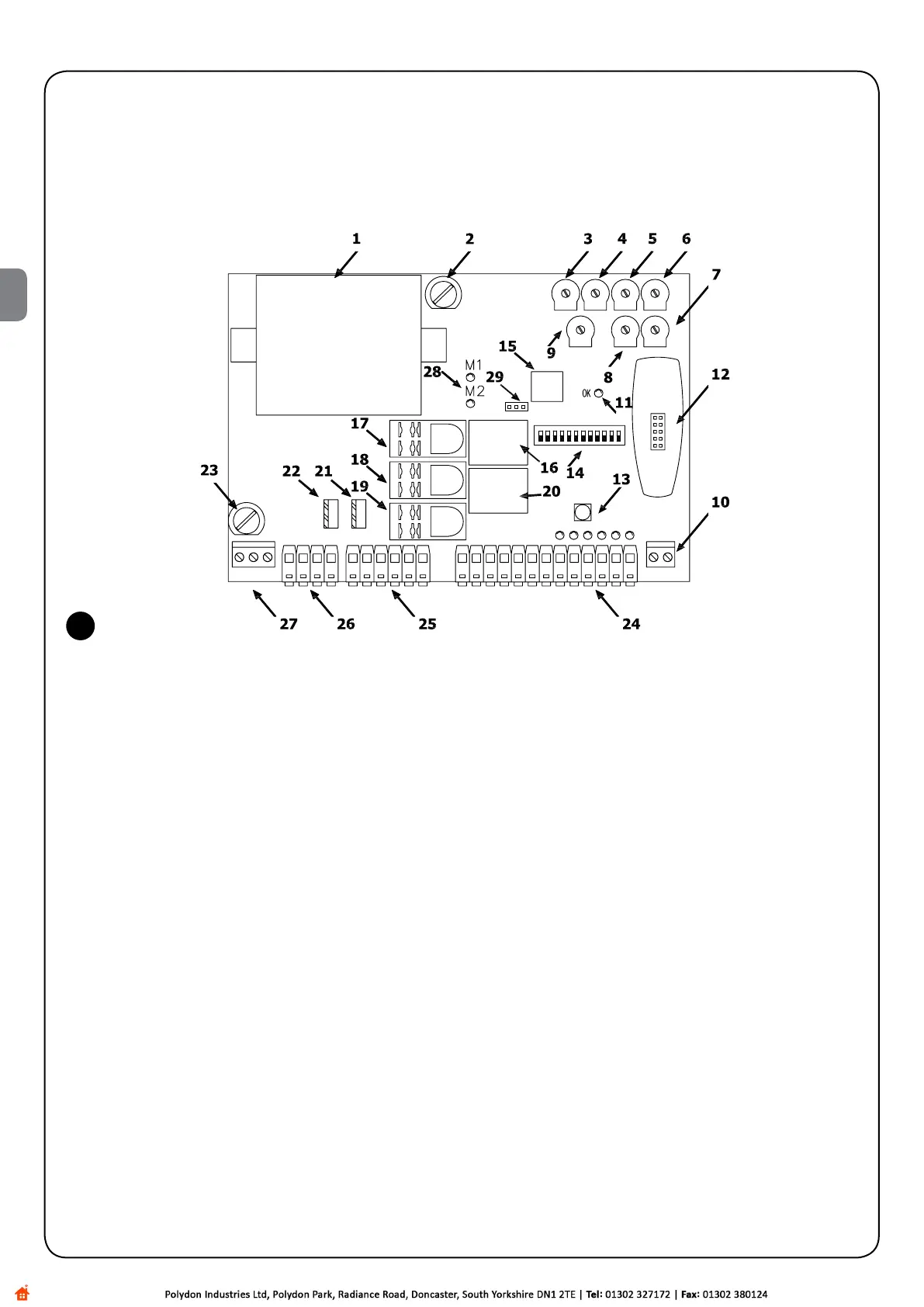

Damit die Teile leichter erkennbar sind, werden in Abb.1diewichtigstenKomponentengezeigt.
1 Transformator
2 Niederspannungssicherung(500mAF)
3 TrimmerfürKrafteinstellung(F)
4 TrimmerfürEinstellungderPausenzeit(TP)
5 TrimmerfürEinstellungderVerzugszeitinÖffnung(TRA)
6 TrimmerfürEinstellungderArbeitszeitvonMotor1(TL1)
7 TrimmerfürEinstellungderArbeitszeitvonMotor2(TL2)
8 TrimmerfürEinstellungderVerzugszeitinSchließung(TRC)
9 Ausgleich-TrimmerderBewegung(BAL)
10 KlemmenbrettfürAntenne
11 OK-Led
12 Steckanschluss für Funksteuerung
13 Schrittzyklus-Taste
14 Dip-Switch für die Auswahl der Funktionen
15 Mikroprozessor
16 Relais für Elektroschloss
17 “Gemeinsames”RelaisderMotoren
18 RelaisfürzusätzlicheBeleuchtung
19 RelaisfürdieRichtungderAuf/Zu-Bewegung
20 Relais für Photozellentest
21 Triac Motor 2
22 Triac Motor 1
23 Schnellsicherungauf(5A230VW.S.)oder(6.3A120VW.S.)
Speisung
24 KlemmenbrettSteuereingänge/-ausgänge
25 KlemmenbretterMotorausgänge
26 KlemmenbrettAusgängefürBlinkleuchte/zusätzlicheBeleuch-
tung
27 KlemmenbrettfürStromversorgung
28 Led für die Anzeige des Motorenbetriebs
29 ÜberbrückungzurWahlderVerlangsamungsart(M-RAL)
2) Beschreibung des Produktes
1
