Nice mindy A60 Instructions And Warnings For Installation And Use

66

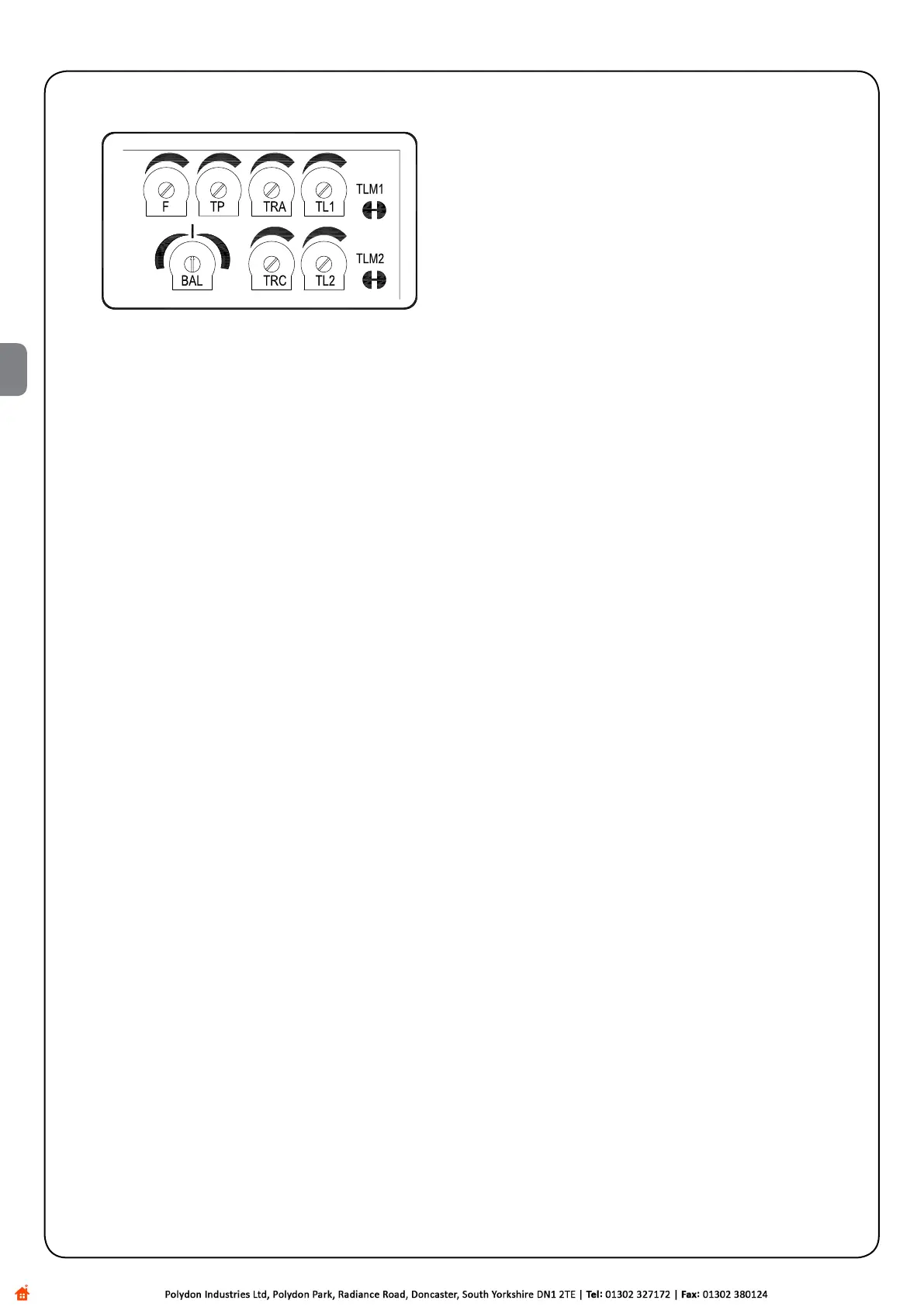

Lasregulacionesseefectúanconlostrimmersqueactúanmodi-
cando los siguientes parámetros:
TIEMPO FUNCIONAMIENTO (TL1 TL2):
Regulan la duración máxima de la maniobra de apertura o cierre del
motor1(TL1)ydelmotor2(TL2).
Laregulacióndelostrimmers(TL1TL2)esválidadesdelaprimiera
maniobradeaperturaconlacancelacerrada(tempoFuncionamien-
todelas2hojasconcluido),esdecirquesiemprehayqueregular
los trimmers con la cancela cerrada.
Sise utilizanmotorreductoresconndecarreraeléctrico otopes
mecánicos,seaconsejaregularlosnesdecarreraolostopespara
la apertura o cierre máximo deseado de las hojas.
Para regular el tiempo de funcionamiento TL, seleccione el modo
defuncionamiento“Semiautomático”desplazandohaciaONelDip-
SwitchN°1,despuésreguleeltrimmerTLenmitaddelacarrera.
Con dichas regulaciones realice un ciclo de apertura y de cierre; de
sernecesario,modiquelaregulacióndelostrimmersTLdemanera
queeltiemposeasucienteparacumplirtodalamaniobra y que
todavía quede un margen de 2 ó 3 segundos en la parada causada-
porlosnesdecarreraeléctricos(enmotoresconndecarrera)o
por los topes mecánicos.
Paracontrolarcuándonalizaeltiempo de funcionamiento de los
dos motores, compruebe el apagado de los leds de señalización
del funcionamiento de los motores situados en la central (al apa-
garseelLedsignicaelnaldelTiempoFuncionamientodelmotor
correspondiente).
Si colocando los trimmers TL al máximo igualmente no se obtiene
eltiemposucienteparacumplirtodalamaniobra,corteelconector
puente TLM1 para aumentar el Tiempo de funcionamiento delmo-
tor1 y corte el conector puente TLM2 para aumentar el Tempo de
funcionamiento del motor2.
Dichos conectores puentes están situados al lado de los trimmers
respectivos.
SiustedquisierautilizarlafuncióndeDECELERACIÓN(Dip_Switch
8On),tendráqueregularlostrimmerstiempodefuncionamiento
de modo que los motores comiencen la etapa de deceleración
alrededorde50–70cmantesdellegaralostopesmecánicosde
apertura o cierre.
TIEMPO DE RETARDO EN APERTURA (TRA) Y EN CIERRE
(TRC):
Si la cancela está formada de 2 hojas que se podrían encastrar si
parten contemporáneamente o que se podrían superponer al cerrar-
se, entonces, hay que modicar las regulaciones de los trimmers
TiempoRetardoApertura(TRA)oTiempoRetardoCierre(TRC)para
prevenir tales problemas.
Esdecirque(TRA)seregulademaneraquelahojamovidaporel2°
motorestéfueradelazonademovimientodelaotrahojacuando
ésta,movidaporel1°motor,comienzaamoverse.
Eltrimmer(TRC)sedeberegulardemodoquealcerrarselahoja
del 2° motor llegue a tope cuando el 1° motor terminó la maniobra
de cierre.
TIEMPO DE PAUSA (TP):
Enelfuncionamiento“Automático”regulaeltiempoentreelnalde
la maniobra de apertura y el comienzo de la maniobra de cierre.

PrestemuchaatencióncuandoreguleeltrimmerFUERZA(F),pues-
toquedicharegulaciónpuedeinuirsobreelgradodeseguridadde
la automatización. Para la regulación hay que actuar por tentativas
sucesivas, midiendo la fuerza ejercida por la hoja y comparándola
conloqueprevénlasnormas.
EQUILIBRADO de los tiempos de maniobra (BAL):
El trimmer de EQUILIBRADO, incorporado en esta central, permite
diferenciar el tiempo de Funcionamiento entre los movimientos de
apertura y de cierre de las hojas.
Esto es útil cuando el motor tiene diferentes velocidades hacia
ambas direcciones, por ejemplo los motores hidráulico, o cuando
las hojas de la cancela están desequilibradas en la apertura o en
el cierre, provocando esfuerzos diferentes y necesitando tiempos
diferentes para recorrer la misma distancia.
Por consiguiente, si la cancela está desequilibrada en el cierre, el
movimientodeaperturapodríanalizarantesdellegaralostopes
mecánicos; en este caso se deberá girar el trimmer BAL en el sen-
tidohorario(AP),aumentandodeestamaneraeltiempodefuncio-
namiento de apertura hasta que las desaceleraciones comiencen
en el punto predeterminado (50 cm antes del tope mecánico) y
lamaniobradureotros3-5segundosdespuésdequelashojas
hayan llegado a los topes mecánicos.
Por el contrario, si la cancela está desequilibrada en apertura, habrá
que equilibrarla girando el trimmer BAL en el sentido antihorario
(CH),dandomástiempoalamaniobradecierre.
Si el trimmer está colocado en el centro, las maniobras de apertura
y de cierre durarán el mismo tiempo.
4) Regulaciones
