Belastungsindex (%)
Beständigkeit des Produkts
Die Beständigkeit ist die durchschnittliche Brauchbarkeitsdauer des Produkts.
Der Beständigkeitswert wird stark durch den Belastungsindex der von der
Antriebsautomatik ausgeführten Manöver, d.h. die Summe aller zum Verschleiß
des Produkts beitragenden Faktoren, beeinflusst (siehe Tabelle 2).
Um die wahrscheinliche Lebensdauer Ihrer Antriebsautomatik zu bestimmen,
gehen Sie folgendermaßen vor:
01. Den Belastungsindex
berechnen, indem Sie die Prozentwerte der in Tabel-
le 2 enthaltenen Posten summieren;
02. In Schaubild A vom eben gefundenen Wert eine senkrechte Linie ziehen,
bis Sie auf die Kurve treffen, danach eine waagrechte Linie ziehen, bis Sie auf
die Linie der “Betätigungszyklen” treffen. Der bestimmte Wert stellt die
geschätzte Lebensdauer Ihres Produkts dar.
Die Lebensdauerschätzung erfolgt auf der Grundlage der Entwurfsberechnun-
gen und der an Prototypen durchgeführten Tests. Da es sich um eine Schät-
zung handelt, stellt sie natürlich keine Garantie für die tatsächliche Lebensdau-
er des Produkts dar.
Beispiel für die Berechnung der Beständigkeit eines Antriebs Wingo
WG5024 (auf Tabelle 2 und Schaubild A Bezug nehmen):
- Torflügelgewicht = 200 Kg (Belastungsindex = 10%)
- Torflügellänge = 2,5 m (Belastungsindex = 10%)
- keine weiteren Belastungselemente vorhanden
Belastungsindex insgesamt
= 20%
Geschätzte Beständigkeit
= 80.000 Betätigungszyklen
CE-KONFORMITÄTSERKLÄRUNG
Anmerkung - Der Inhalt dieser Konformitätserklärung entspricht dem der letzten verfügbaren Revision der offiziellen Unterlagen, die sich im Firmensitz der Nice S.p.a. befinden..
Der hier vorliegende Text wurde aus Herausgebergründen angepasst.
Nr. 143/WINGO Revision: 4
Der Unterzeichnete Lauro Buoro erklärt als Geschäftsführer unter seiner Haftung, dass das Produkt:
Herstellername: NICE s.p.a.
Adresse: Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italien
Typ: Elektromechanischer Antrieb “WINGO” für Drehtore
Modelle: WG4000, WG4000/V1, WG5000, WG5000/V1, WG4024, WG5024
Zubehör: Kein Zubehör
mit den Vorschriften der folgenden gemeinschaftlichen Richtlinien konform ist:
• 998/37/EG (89/392/EWG geändert) RICHTLINIE 98/37/EG DES EUROPAPARLAMENTS UND DES EUROPARATES vom 22. Juni 1998 für die Annähe-
rung der Gesetzgebung der Mitgliedstaaten bezüglich Maschinen.
Wie von der Richtlinie 98/37/EG vorgesehen, wird darauf hingewiesen, dass die Inbetriebsetzung des oben genannten Produktes erst gestattet ist, nach-
dem die Maschine, in die das Produkt eingegliedert ist, als konform mit der Richtlinie 98/37/EG gekennzeichnet und erklärt worden ist.
Weiterhin ist das Produkt mit den Vorschriften der folgenden gemeinschaftlichen Richtlinien sowie den Änderungen durch die Richtlinie 93/68/EWG des
Rates vom 22. Juli 1993 konform:
• 2006/95/EWG (ehemalige Richtlinie 73/23/EG) RICHTLINIE 2006/95/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 12. Dezember
2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Span-
nungsgrenzen
Gemäß der folgenden harmonisierten Normen:
EN 60335-1:1994+A11:1995+A1:1996+A12:1996+A13:1998+A14:1998+A15:2000+A2:2000+A16:2001
• 2004/108/EWG (ehemalige Richtlinie 89/336/EWG) RICHTLINIE 2004/108/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 15. Dezem-
ber 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit und zur Aufhebung der Richtlini89
336e//EWG
Gemäß der folgenden harmonisierten Normen: EN 61000-6-2:2005; EN 61000-6-3:2001+A11:2004
Ist außerdem, nur was die anwendbaren Teile betrifft, mit folgenden Normen konform:
EN 60335-1:2002+A1:2004+A11:2004+A12:2006+ A2:2006, EN 60335-2-103:2003, EN 13241-1:2003; EN 12453:2002; EN 12445:2002;
EN 12978:2003
Oderzo, 24. November 2008 Lauro Buoro (Geschäftsführer)

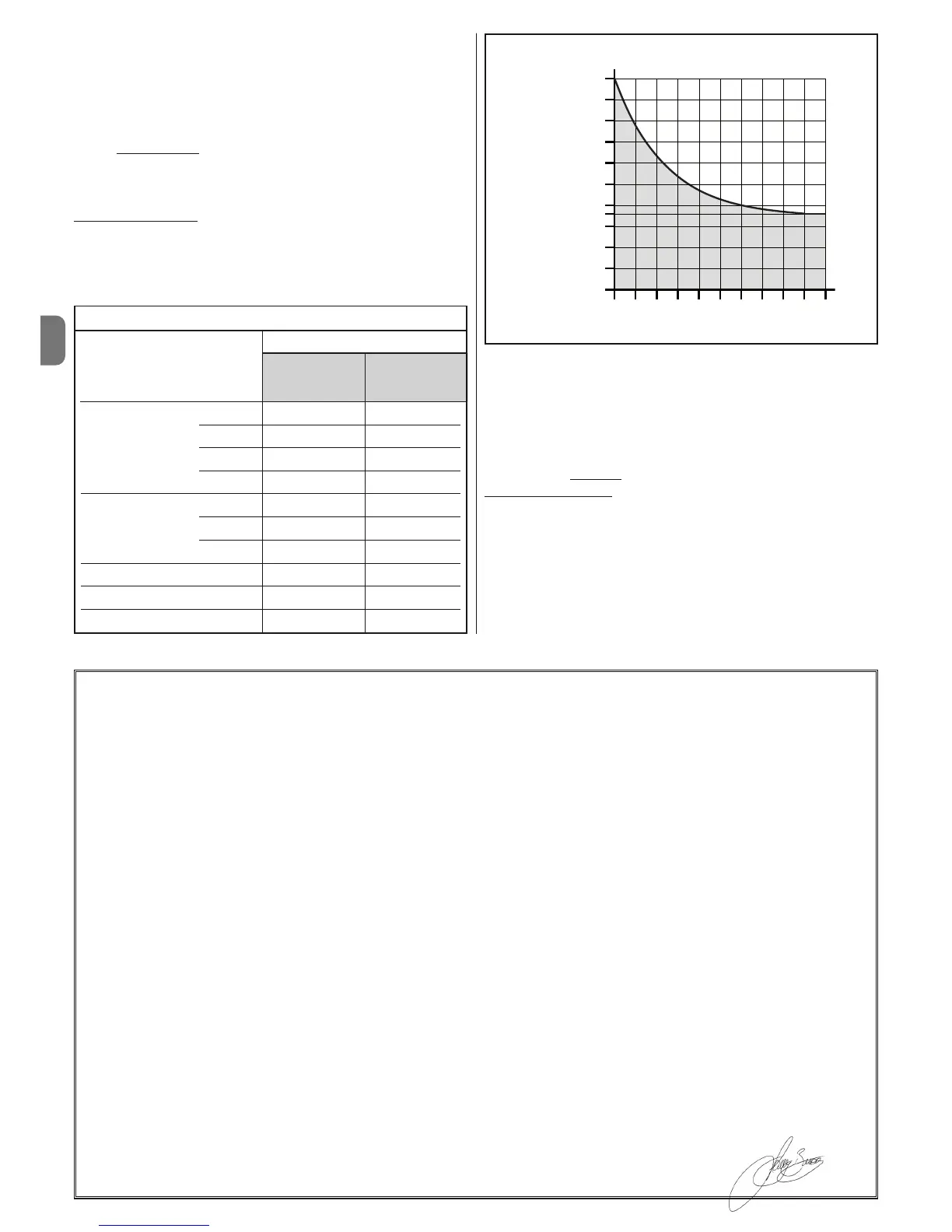

SCHAUBILD A
Betätigungszyklen
WG4024 WG5024
WG4000 WG5000
WG4000/V1 WG5000/V1
Belastungsindex
> 100 Kg 10 % 0 %
Torflügelgewicht :
> 200 Kg 20 % 10 %
> 300 Kg 30 % 20 %
> 400 Kg - 30 %
1 - 2 m 20 % 0 %
Torflügellänge: 2 - 3 m - 10 %
3 - 3,5 m - 20 %
Verwendungstemperatur: 20 % 20 %
Blinder Torflügel: 15 % 15 %
Installation in windigem Gebiet: 15 % 15 %
TABELLE 2
