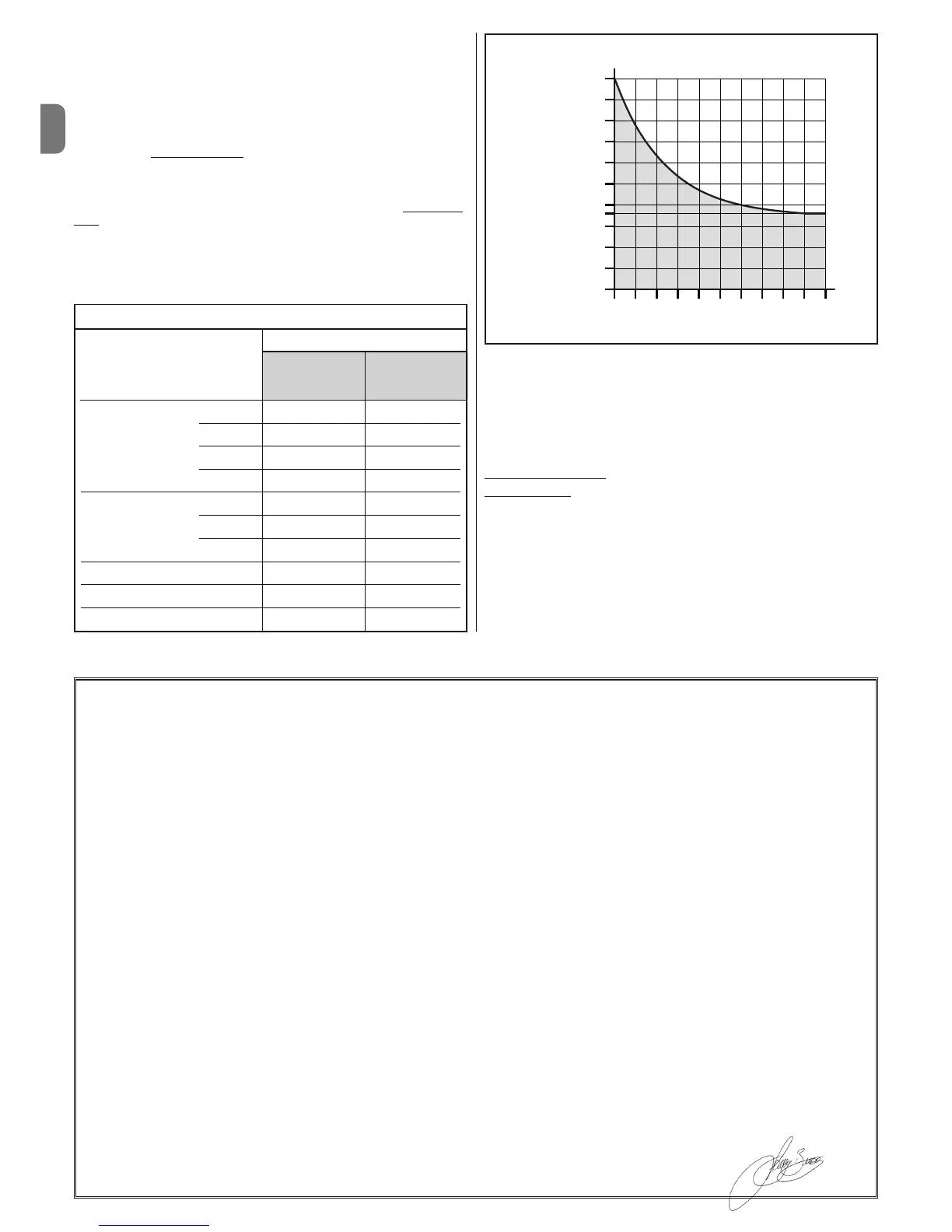

GRAFICO A
Indice di gravosità (%)
WG4024 WG5024
WG4000 WG5000
WG4000/V1 WG5000/V1
Durabilità del prodotto
La durabilità è la vita economica media del prodotto. Il valore della durabilità è
fortemente influenzato dall’indice di gravosità delle manovre eseguite dall’auto-
matismo: cioè la somma di tutti i fattori che contribuiscono all’usura del prodot-
to (vedere Tabella 2).
Per stabilire la durabilità probabile del vostro automatismo procedere nel modo
seguente:
01. Calcolare l’indice di gravosità
sommmando tra loro i valori in percentuale
delle voci presenti nella Tabella 2;
02. Nel Grafico A dal valore appena trovato, tracciare una linea verticale fino ad
incrociare la curva; da questo punto tracciare una linea orizzontale fino ad
incrociare la linea dei “cicli di manovre”. Il valore determinato è la durabilità sti
-
mata del vostro prodotto.
La stima di durabilità viene effettuata sulla base dei calcoli progettuali e dei risul-
tati di prove effettuate su prototipi. Infatti, essendo una stima, non rappresenta
alcuna garanzia sull’effettiva durata del prodotto.
Esempio del calcolo di durabilità di un motoriduttore Wingo WG5024 (fare
riferimento alla Tabella 2 e al Grafico A):
- peso dell’anta = 200 Kg (indice di gravosità = 10%)
- lunghezza dell’anta = 2,5 m (indice di gravosità = 10%)
- non presenti altri elementi di affaticamento
Indice di gravosità totale
= 20%
Durabilità stimata
= 80.000 cicli di manovra
Indice di gravosità
> 100 Kg 10 % 0 %
Peso dell’anta:
> 200 Kg 20 % 10 %
> 300 Kg 30 % 20 %
> 400 Kg - 30 %
1 - 2 m 20 % 0 %
Lunghezza
2 - 3 m - 10 %
dell’anta:
3 - 3,5 m - 20 %
Temperatura d’impiego: 20 % 20 %
Anta cieca: 15 % 15 %
Installazione in zona ventosa: 15 % 15 %
TABELLA 2
DICHIARAZIONE CE DI CONFORMITÀ
Nota - Il contenuto di questa dichiarazione corrisponde a quanto dichiarato nell’ultima revisione disponibile, prima della stampa di questo manuale, del documento ufficiale depo-
sitato presso la sede di Nice Spa. Il presente testo è stato riadattato per motivi editoriali.
Numero: 143/WINGO Revisione: 4
Il sottoscritto Lauro Buoro in qualità di Amministratore Delegato, dichiara sotto la propria responsabilità che il prodotto:
Nome produttore: NICE s.p.a.
Indirizzo: Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italia
Tipo: Attuatore elettromeccanico “WINGO” per cancelli a battenti
Modelli: WG4000, WG4000/V1, WG5000, WG5000/V1, WG4024, WG5024
Accessori: Nessun accessorio
Risulta conforme a quanto previsto dalle seguenti direttive comunitarie:
• 98/37/CE (89/392/CEE modificata) DIRETTIVA 98/37/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 22 giugno 1998 concernente il ravvici-
namento delle legislazioni degli Stati membri relative alle macchine
Come previsto dalla direttiva 98/37/CE si avverte che non è consentita la messa in servizio del prodotto sopra indicato finché la macchina, in cui il pro-
dotto è incorporato, non sia stata identificata e dichiarata conforme alla direttiva 98/37/CE.
Inoltre il prodotto risulta conforme a quanto previsto dalle seguenti direttive comunitarie, così come modificate dalla Direttiva 93/68/CEE del consiglio del 22
Luglio 1993:
• 2006/95/CEE(ex direttiva 73/23/CE) DIRETTIVA 2006/95/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 12 dicembre 2006 concernente il
ravvicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione
Secondo le seguenti norme armonizzate: EN 60335-1:1994+A11:1995+A1:1996+A12:1996+A13:1998+A14:1998+A15:2000+A2:2000+A16:2001
• 2004/108/CEE(ex direttiva 89/336/CEE) DIRETTIVA 2004/108/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 15 dicembre 2004 concer-
nente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica e che abroga la direttiva 89/336/CEE
Secondo le seguenti norme armonizzate: EN 61000-6-2:2005; EN 61000-6-3:2001+A11:2004
Inoltre risulta conforme, limitatamente per le parti applicabili, alle se guenti norme:
EN 60335-1:2002+A1:2004+A11:2004+A12:2006+ A2:2006, EN 60335-2-103:2003, EN 13241-1:2003; EN 12453:2002; EN 12445:2002;
EN 12978:2003
Oderzo, 24 Novenbre 2008 Lauro Buoro (Amministratore Delegato)
