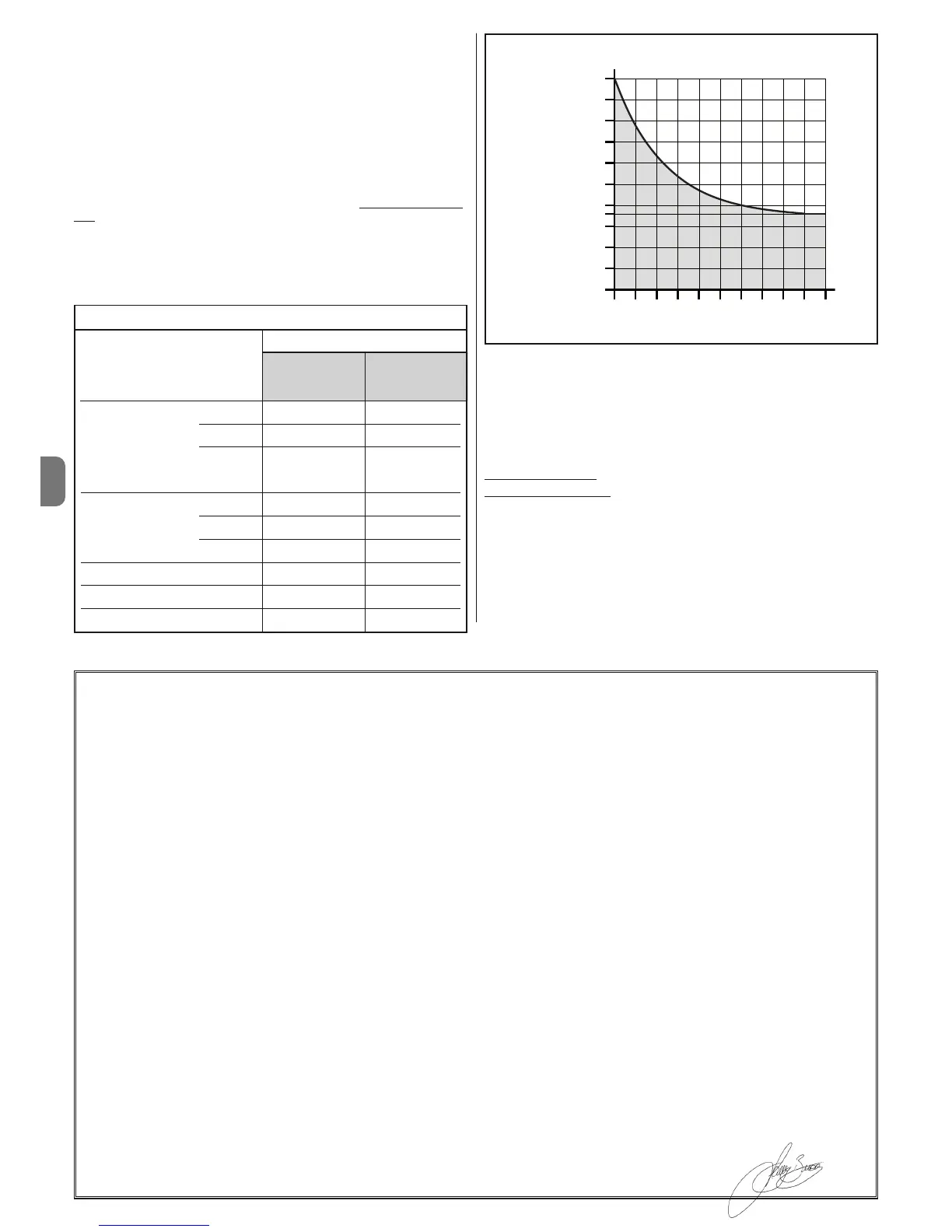

GRAFIEK A
Duurzaamheid van het product
De duurzaamheid is het gemiddelde economische leven van het product. De
waarde van de duurzaamheid wordt sterk beïnvloed door de belastingsgraad
van de verplaatsingen, uitgevoerd door de automatisering: m.a.w. de som van
alle factoren die bijdragen tot de slijtage van het product (zie Tabel 2).
Om de vermoedelijke duurzaamheid te bepalen van uw automatisering, moet u
als volgt te werk gaan:
01. Bereken de belastingsgraad door de som te maken van de in percentage
uitgedrukte waarden van de items aanwezig in de Tabel 2;
02. In de Grafiek A moet u vanaf de gevonden waarde een verticale lijn trekken
tot de kromme wordt gekruist. Trek vanuit dit punt een horizontale lijn tot u de
lijn “verplaatsingscycli” kruist. De bepaalde waarde is de geschatte duurzaam
-
heid van uw product.
De schatting van de duurzaamheid wordt uitgevoerd op de basis van de ont-
werpberekeningen en testresultaten, uitgevoerd op de prototypes. Daar het
hier over een schatting gaat, kan dit geen garantie zijn voor de effectieve duur-
zaamheid van het product.
Voorbeeld van een berekening voor de duurzaamheid van een reductie-
motor Wingo WG5024 (raadpleeg de Tabel 2 en de Grafiek A):
- gewicht vleugel = 200 Kg (belastingsgraad = 10%)
- lengte vleugel = 2,5 m (belastingsgraad = 10%)
- er zijn geen andere vermoeidheidselementen aanwezig
Totale belastingsgraad
= 20%
Geschatte duurzaamheid = 80.000 verplaatsingscycli
EG-VERKLARING VAN OVEREENSTEMMING
Nota - De inhoud van deze verklaring stemt overeen met hetgeen verklaard is in de laatste revisie die beschikbaar was voor het ter perse gaan van deze handleiding, van het offi-
ciële document dat is neergelegd bij de vestiging van Nice Spa. Deze tekst werd om uitgeversredenen heraangepast.
Nummer: 143/WINGO Revisie: 4
Ondergetekende Lauro Buoro, in diens hoedanigheid van Gedelegeerd Bestuurder, verklaart onder eigen verantwoordelijkheid dat het product:
Naam fabrikant: NICE s.p.a.
Adres: Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italië
Type: Elektromechanische aandrijver “WINGO” voor draaipoorten
Modellen: WG4000, WG4000/V1, WG5000, WG5000/V1, WG4024, WG5024
Accessoires: Geen accessoires
Voldoet aan hetgeen voorzien wordt door de volgende communautaire richtlijnen:
• 98/37/EG (gewijzigde 89/392/EEG) RICHTLIJN 98/37/EG VAN HET EUROPESE PARLEMENT EN VAN DE RAAD d.d. 22 juni 1998 betreffende harmo-
nisering in de wetgeving van de Lidstaten met betrekking tot machines
Zoals voorzien in de richtlijn 98/37/EG waarschuwt men dat het niet toegestaan is bovenstaand product in bedrijf te stellen wanneer de machine waarin
dit product is ingebouwd niet geïdentificeerd is en conform de richtlijn 98/37/EG verklaard is.
Bovendien is het product conform aan de voorschriften vervat in onderstaande Europese richtlijnen, zoals die gewijzigd zijn bij de Richtlijn 93/68/EEG van
de Raad d.d. 22 juli 1993:
• 2006/95/EEG (ex richtlijn 73/23/EG) RICHTLIJN 2006/95/EG VAN HET EUROPESE PARLEMENT EN DE RAAD van 12 december 2006 met betrekking
tot de onderlinge aanpassing van de wetgevingen van de Lidstaten met betrekking tot elektrisch materiaal dat bestemd is om binnen bepaalde span-
ningslimieten gebruikt te worden
Volgens de volgende geharmoniseerde normen:
EN 60335-1:1994+A11:1995+A1:1996+A12:1996+A13:1998+A14:1998+A15:2000+A2:2000+A16:2001
• 2004/108/EEG(ex richtlijn 89/336/EEG) RICHTLIJN 2004/108/EG VAN HET EUROPESE PARLEMENT EN DE RAAD van 15 december 2004 met betrek-
king tot de onderlinge aanpassing van de wetgevingen van de Lidstaten met betrekking tot de elektromagnetische compatibiliteit waarmee de richtlijn
89/336/EEG wordt afgeschaft
Volgens de volgende geharmoniseerde normen: EN 61000-6-2:2005; EN 61000-6-3:2001+A11:2004
En daarnaast, beperkt tot de van toepassing zijnde onderdelen, voldoet aan de volgende normen:
EN 60335-1:2002+A1:2004+A11:2004+A12:2006+ A2:2006, EN 60335-2-103:2003, EN 13241-1:2003; EN 12453:2002; EN 12445:2002;
EN 12978:2003
Oderzo, 24 November 2008 Lauro Buoro (Gedelegeerd Bestuurder)
Belastingscyclus (%)
verplaatsingscycli
WG4024 WG5024
WG4000 WG5000
WG4000/V1 WG5000/V1
Belastingsgraad
> 100 Kg 10 % 0 %
Gewicht van
> 200 Kg 20 % 10 %
de vleugel: > 300 Kg 30 % 20 %
> 400 Kg - 30 %
1 - 2 m 20 % 0 %
Lengte van
2 - 3 m - 10 %
de vleugel:
3 - 3,5 m - 20 %
Gebruikstemperatuur: 20 % 20 %
Blinde vleugel: 15 % 15 %
Installatie in winderige zone: 15 % 15 %
TABEL 2
