Charger connector and charging interface connections & electrical characteristics

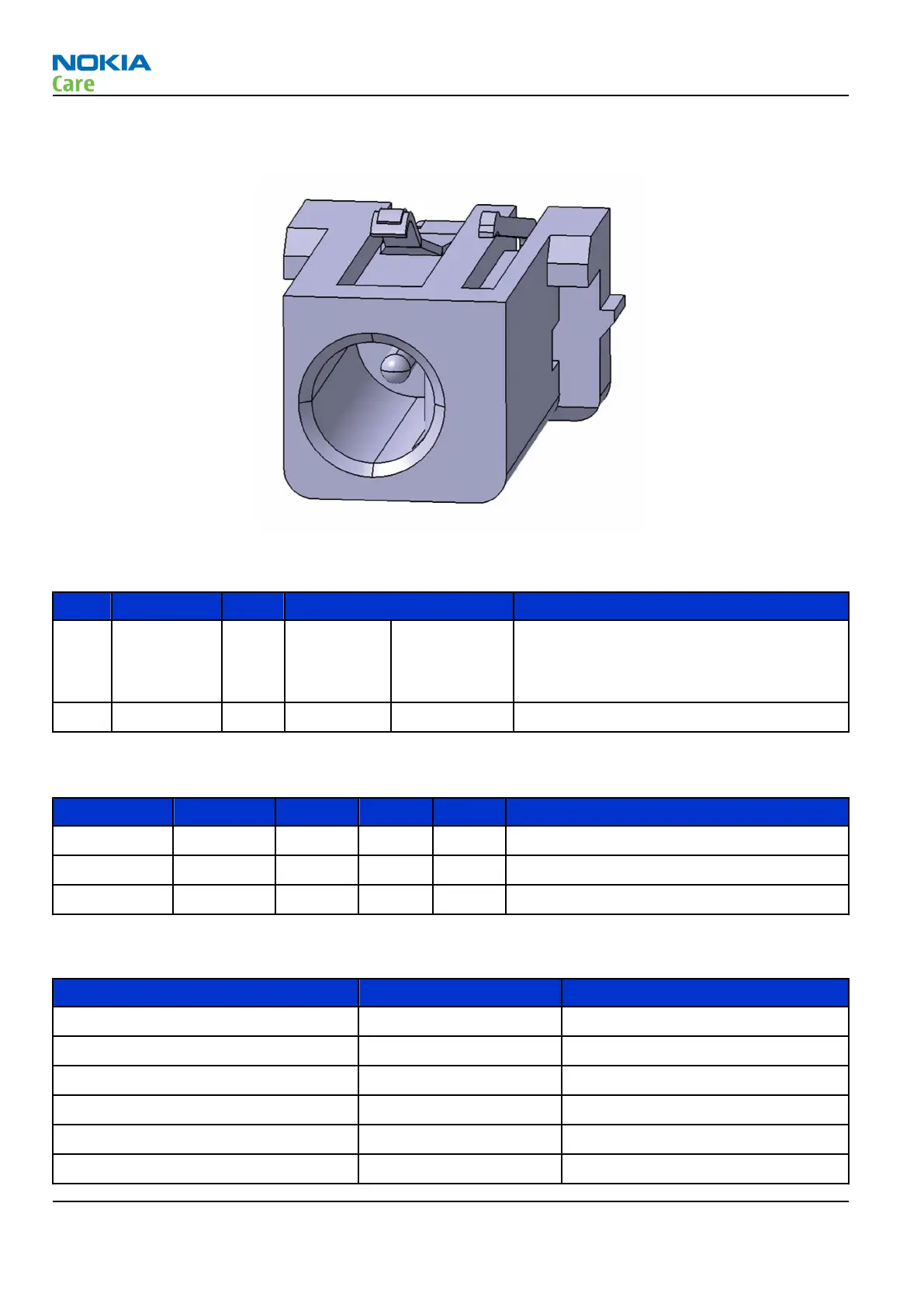

Figure 82 Charger connector
Table 11 Charging interface connections
Pin Signal I/O Engine connection Notes
1 Vchar In N2300 VCharIn1
VCharIn2
VCharInK
Charging voltage / charger detection,
Center pin
2 Charge GND Ground Charger ground
Table 12 Charging IF electrical characteristics
Description Parameter Min Max Unit Notes
Vchar V Charge 0 16 V Limit is given by suppressor diode
Vchar I Charge 1.1 A Value valid for PWM mode charge current
Charge GND 1.1 A Value valid for PWM mode charge current
Internal interfaces
Name of Connection Connector reference Module
IHF speaker connector (right/left) B2150/B2151 Engine assembly
Microphone connector B2170 Engine assembly
BTB connector (Slide FPC) X3800 Engine assembly
BTB connector on Slide FPC X1000 Slide FPC
BTB connector (ITUT FPC) X2400 Engine assembly
BTB connector on ITUT FPC X1500 ITUT FPC
RM-179; RM-223
System Module and User Interface
