Funcionamento do teclado numérico
Ecrã da consola digital (opcional)

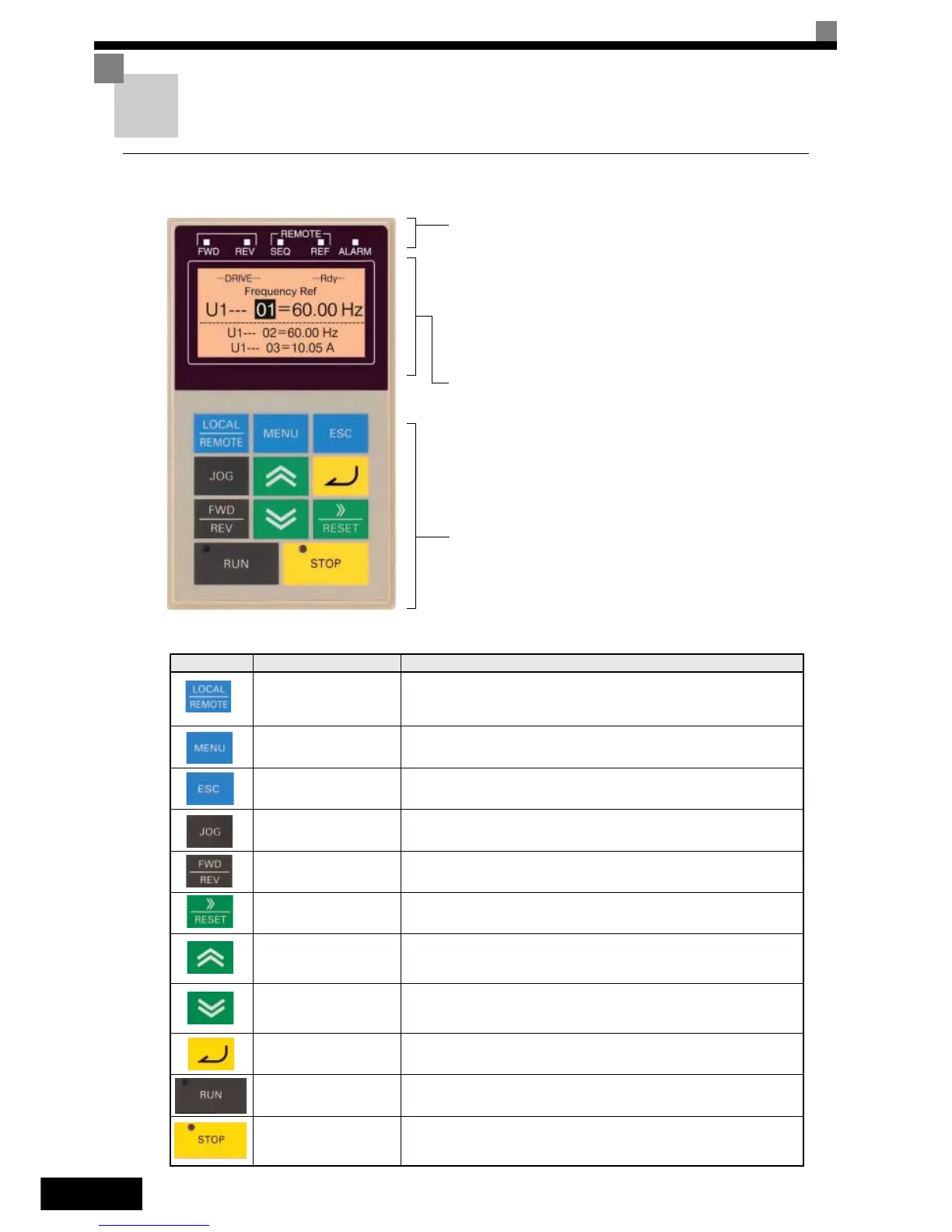

Os nomes das teclas e funções da consola digital são descritos abaixo
Teclas da consola digital
Sequência Nome Função
Tecla LOCAL/REMOTE
(LOCAL/REMOTO)
Efectua a comutação de operação através da consola digital (LOCAL)
e das definições em b1-01 e b1-02 (REMOTO)
Esta tecla pode ser activada ou desactivada através do parâmetro o2-01.
Tecla MENU Selecciona os modos.
Tecla ESC Retoma ao estado anterior a ter sido premida a tecla DATA/ENTER.
Tecla JOG
Activa a regulação ponto a ponto quando o variador está a ser con-
trolado a partir da consola digital.
Tecla FWD/REV
Selecciona a direcção de rotação do motor quando o variador está
a ser controlado a partir da consola digital.
Tecla Shift/RESET
Define o dígito activo durante a programação dos parâmetros do uti-
lizador.
Tecla de incrementar
Selecciona os números dos parâmetros do utilizador e incrementa
os parâmetros definidos.
Utilizado para passar para o item ou dados seguintes.
Tecla de decrementar
Selecciona os números dos parâmetros do utilizador e decrementa
os parâmetros definidos.
Utilizado para passar para o item ou dados anteriores.
Tecla DATA/ENTER Entra nos menus e parâmetros e valida os parâmetros definidos.
Tecla RUN
Inicia o funcionamento quando o variador está a ser controlado pela
consola digital (Modo LOCAL).
Tecla STOP
Pára o variador (modo LOCAL e REMOTO).
Esta tecla pode ser activada ou desactivada através do parâmetro
o2-02 quando estiver a utilizar um controlo externo à consola.
Indicadores de modo Drive
FWD: Acende-se com a entrada do comando de arranque de
sentido directo.
REV: Acende-se com a entrada do comando de arranque de
sentido inverso.
SEQ: Acende-se quando é seleccionado um comando de arran-
que externo à consola digital.
REF: Acende-se quando é seleccionada uma fonte da frequên-
cia de referência externa à consola digital.
ALARM: Acende-se quando ocorreu um erro ou alarme.
Ecrã de dados
Visualiza dados de monitorização, números de parâmetro, e ajustes.
Indicador de modo (apresentado no canto superior esquerdo do visor
de apresentação de dados
DRIVE: Acende-se em modo Drive.
QUICK: Acende-se em modo de programação rápida.
ADV: Acende-se em modo de programação avançado.
VERIFY: Acende-se no modo de verificação.
A. TUNE: Acende-se no modo de ajuste automático.
Teclas
Executar operações tais como configuração de parâmetros do utili-
zador, monitorização, regulação ponto a ponto e ajuste automático.
