FR-14
Fonctionnement du clavier

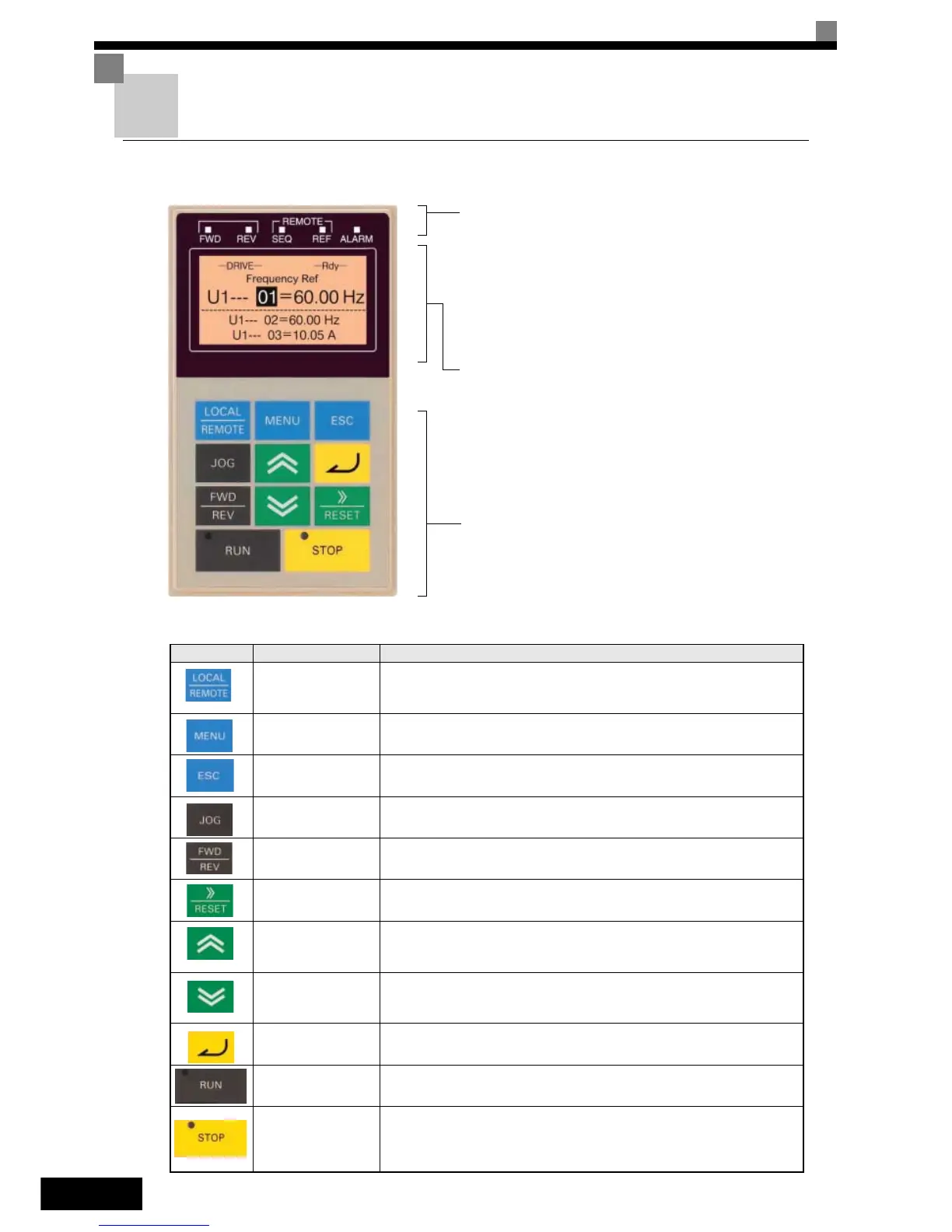

Ecran de l'opérateur numérique (en option)
Les noms des touches et les fonctions de la console numérique sont décrits ci-après.
Touches de l'opérateur numérique
Touche Nom Fonction
Touche
LOCAL / REMOTE
Passe d'une opération à l'autre via l'opérateur numérique (LOCAL)
et les sélections dans b1-01 et b1-02 (REMOTE).
Cette touche peut être activée ou désactivée en réglant le paramètre o2-01.
Touche MENU Sélectionne les modes.
Touche ESC Rétablit l'état précédant l'activation de la touche DATA / ENTER.
Touche JOG
Active le fonctionnement pas à pas lorsque le variateur fonctionne
à partir de l'opérateur numérique.
Touche FWD / REV
Sélectionne le sens de rotation du moteur lorsque le variateur
fonctionne à partir de l'opérateur numérique.
Touche
Shift / RESET
Permet d’activer un chiffre lors du réglage des paramètres utilisateur.
Permet aussi de réinitialiser l’appareil lorsqu'une erreur s'est produite.
Touche Augmenter
Sélectionne les valeurs numériques des paramètres utilisateur
et augmente les valeurs des paramètres.
Utilisée pour passer à l'élément ou la donnée suivante.
Touche Diminuer
Sélectionne les valeurs numériques des paramètres utilisateur
et diminue les valeurs des paramètres.
Utilisée pour passer à l'élément ou la donnée précédente.
Touche
DATA / ENTER
Accède aux menus et aux paramètres et valide les valeurs des paramètres.
Touche RUN
Démarre le fonctionnement du variateur lorsqu’il est contrôlé
par l'opérateur numérique (mode LOCAL).
Touche STOP
Arrête le fonctionnement du variateur (modes LOCAL et REMOTE).
Vous pouvez activer ou désactiver cette touche lorsque le variateur
ne fonctionne pas à partir de la même source que la console en réglant
le paramètre o2-02.
Indicateurs du mode de contrôle
FWD : s’allume lorsqu’une commande d'exécution en avant
est activée.
REV : s’allume lorsque la commande RUN de marche arrière
est activée.
SEQ : s’allume lorsque vous sélectionnez une autre source
de commande RUN que l'opérateur numérique.
REF : s’allume lorsque vous sélectionnez une autre source
fréquence de référence que l’opérateur numérique.
ALARM : s’allume lorsqu'une erreur se produit ou qu’une alarme
se déclenche.
Affichage des données
Affiche les données de surveillance, les paramètres et les réglages.
Affichage du mode
(apparaît en haut à gauche dans l’affichage des données)
DRIVE : s’allume en mode de contrôle.
QUICK : s’allume en mode de programmation rapide.
ADV : s’allume en mode de programmation avancée.
VERIFY : s’allume en mode de vérification.
A. TUNE : s’allume en mode de réglage automatique.
Touches
Exécutent des opérations telles que la définition des
paramètres utilisateur, la surveillance, le fonctionnement pas
à pas et la réglage automatique.
