Installation des Steuergerätes in 4 einfachen Schritten:
1. Wahl des Installationsortes
2. Anbringen des Steuergerätes
3. Anschluß des Transformators
4. Anschluß der Ventilkabel an das Steuergerät
1. Wahl des Installationsortes
Wählen Sie einen Standort in der Nähe einer Standardsteckdose. Ein
Anschluß, der durch einen Ein/Aus-Schalter gesteuert wird, ist zu vermeiden.
Das Steuergerätes muß wettergeschützt liegen und sollte nicht bei
Temperaturen unter -10 Grad oder über 45 Grad Celsius betrieben
werden. Auch direkte Sonnenbestrahlung ist nicht wünschenswert.
Die Installation wird am besten in einer Garage oder in einem geschützten
Raum vorgenommen. Der Controller ist nicht zur Außeninstallation
vorgesehen.
2. Anbringen des Steuergerätes
Die bereitgestellte Befestigungsschablone erleichtert Ihnen die Anbringung.
Schrauben Sie eine Schraube der Größe 8 in Augenhöhe ein und lassen
Sie den Schraubenkopf ca. 3 mm (1/8 Zoll) aus der Wand vorstehen. Falls
erforderlich können Sie in Gips oder Mauerwerk Spreizanker verwenden.
Schieben Sie die schlüssellochartige Öffnung an der Rückseite des
Steuergerätes über die vorstehende Schraube. Schrauben Sie je eine
Schraube der Größe 8 durch die beiden Öffnungen unten am Kasten in
die Wand [siehe Abb. 16].
3. Anschluß des Transformators
Nehmen Sie den Deckel ab und machen Sie die beiden mit “24 VAC” [24
Volt Wechselstrom] markierten Anschlußstellen ausfindig. Stellen Sie
sicher, daß der Transformator nicht am Stromnetz angeschlossen ist und
stecken Sie dann eines der beiden Stromzuführungskabel vom
Transformator in jede Anschlußstelle, wobei es gleichgültig ist, welches
Kabel mit welcher Anschlußstelle verbunden wird.
Unter Umständen ist es zum Ein- oder Ausstecken des Kabels erforderlich,
um die Anschlußstelle zu öffnen. Dazu drücken Sie einfach auf den
Schalter oben an der Anschlußstelle [siehe Abbildung 17].
Schließen Sie den Transformator an.
Warnhinweis: Schließen sie nie zwei oder mehrere Steuergeräte am gleichen
Transformator an.
Schieben Sie den Deckel wieder an seinen Platz, bis er einrastet.

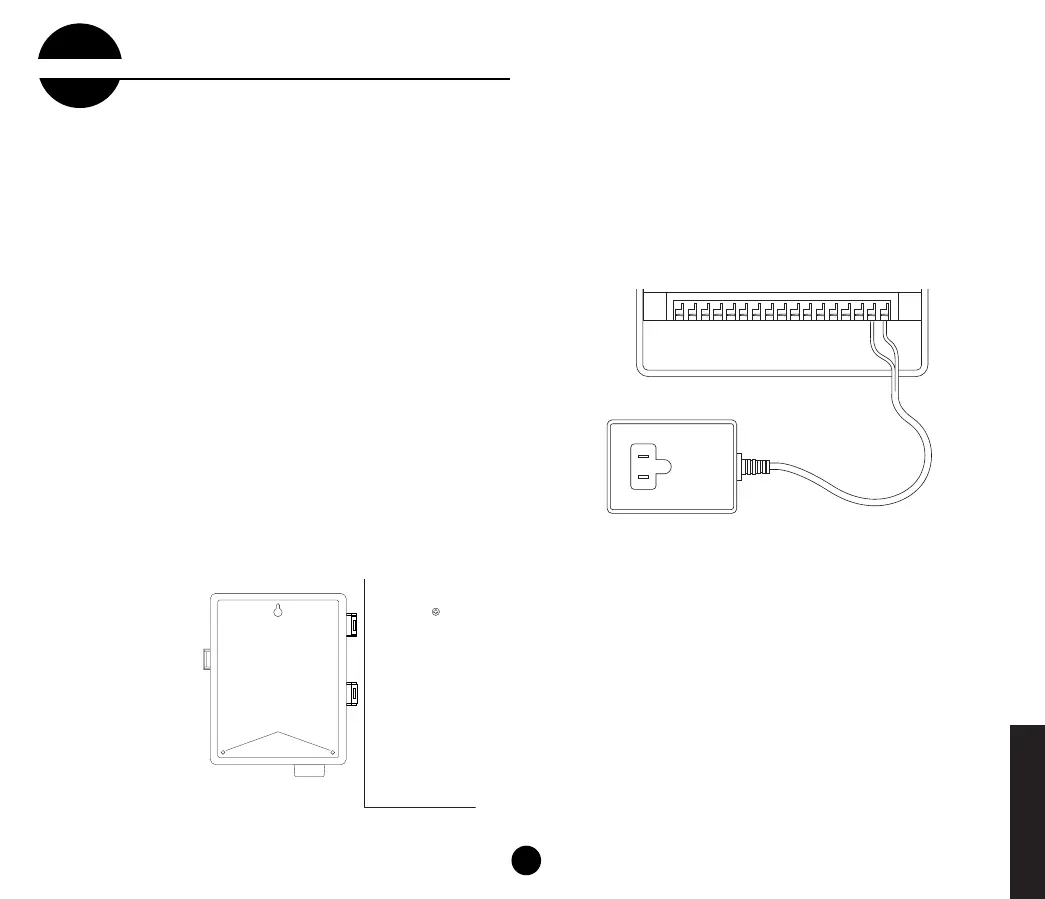

ABB. 17: Anschluß des Pumpenanlassers und des Hauptventils am Transformator
24V 24V
COM1 COM2
1234567 89101112
PUMP
Inneninstallation des
Steuergerätes
Wand
Nr. 8 Schraube
Schraubenlöcher
Schlüsselloch
ABB. 16: Anbringen eines
außeninstallierten Controllers
49
DEUTSCH
5
Abschnitt
