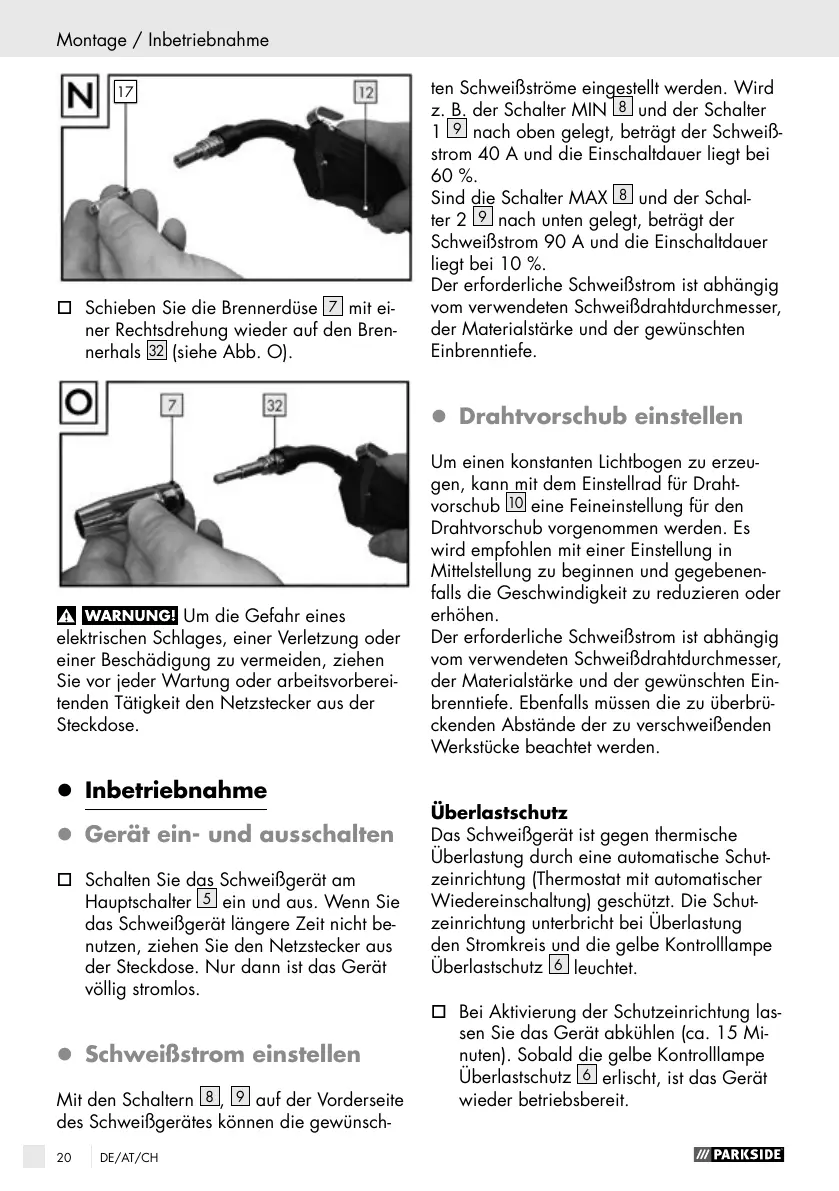

20 DE/AT/CH
Montage / Inbetriebnahme
17
Schieben Sie die Brennerdüse
7
mit ei-
ner Rechtsdrehung wieder auf den Bren-
nerhals
32
(siehe Abb. O).
Um die Gefahr eines
elektrischen Schlages, einer Verletzung oder
einer Beschädigung zu vermeiden, ziehen
Sie vor jeder Wartung oder arbeitsvorberei-
tenden Tätigkeit den Netz stecker aus der
Steckdose.
z Inbetriebnahme
z Gerät ein- und ausschalten
Schalten Sie das Schweißgerät am
Haupt schalter
5
ein und aus. Wenn Sie
das Schweißgerät längere Zeit nicht be-
nutzen, ziehen Sie den Netzstecker aus
der Steckdose. Nur dann ist das Gerät
völlig stromlos.
z Schweißstrom einstellen
Mit den Schaltern
8
,
9
auf der Vorderseite
des Schweißgerätes können die gewünsch-
ten Schweißströme eingestellt werden. Wird
z. B. der Schalter MIN
8
und der Schalter
1
9
nach oben gelegt, beträgt der Schweiß-
strom 40 A und die Einschaltdauer liegt bei
60 %.
Sind die Schalter MAX
8
und der Schal-
ter 2
9
nach unten gelegt, beträgt der
Schweißstrom 90 A und die Einschaltdauer
liegt bei 10 %.
Der erforderliche Schweißstrom ist abhängig
vom verwendeten Schweißdrahtdurchmesser,
der Materialstärke und der gewünschten
Einbrenntiefe.
z Drahtvorschub einstellen
Um einen konstanten Lichtbogen zu erzeu-
gen, kann mit dem Einstellrad für Draht-
vorschub
10
eine Feineinstellung für den
Drahtvorschub vorgenommen werden. Es
wird empfohlen mit einer Einstellung in
Mittelstellung zu beginnen und gegebenen-
falls die Geschwindigkeit zu reduzieren oder
erhöhen.
Der erforderliche Schweißstrom ist abhängig
vom verwendeten Schweißdrahtdurchmesser,
der Materialstärke und der gewünschten Ein-
brenntiefe. Ebenfalls müssen die zu überbrü-
ckenden Abstände der zu verschweißenden
Werkstücke beachtet werden.
Überlastschutz
Das Schweißgerät ist gegen thermische
Über lastung durch eine automatische Schut-
zeinrichtung (Thermostat mit automatischer
Wiedereinschaltung) geschützt. Die Schut-
zeinrichtung unterbricht bei Überlastung
den Stromkreis und die gelbe Kontroll lampe
Überlastschutz
6
leuchtet.
Bei Aktivierung der Schutzeinrichtung las-
sen Sie das Gerät abkühlen (ca. 15 Mi-
nuten). Sobald die gelbe Kontrolllampe
Überlastschutz
6
erlischt, ist das Gerät
wieder betriebsbereit.
