02
Подключение
6
Ru
• При использовании АС с отключаемыми
разделительными фильтрами помните, что если
фильтр отключен, эффект будет отсутствовать и
может произойти повреждение АС.
• Также можно подключить провода от клемм
SPEAKERS A (Акустические системы A) к
клеммам «HIGH» (ВЧ), а от клемм SPEAKERS B
(Акустические системы B) – к клеммам «LOW»
(НЧ) (противоположным образом тому, как
показано на рисунке).

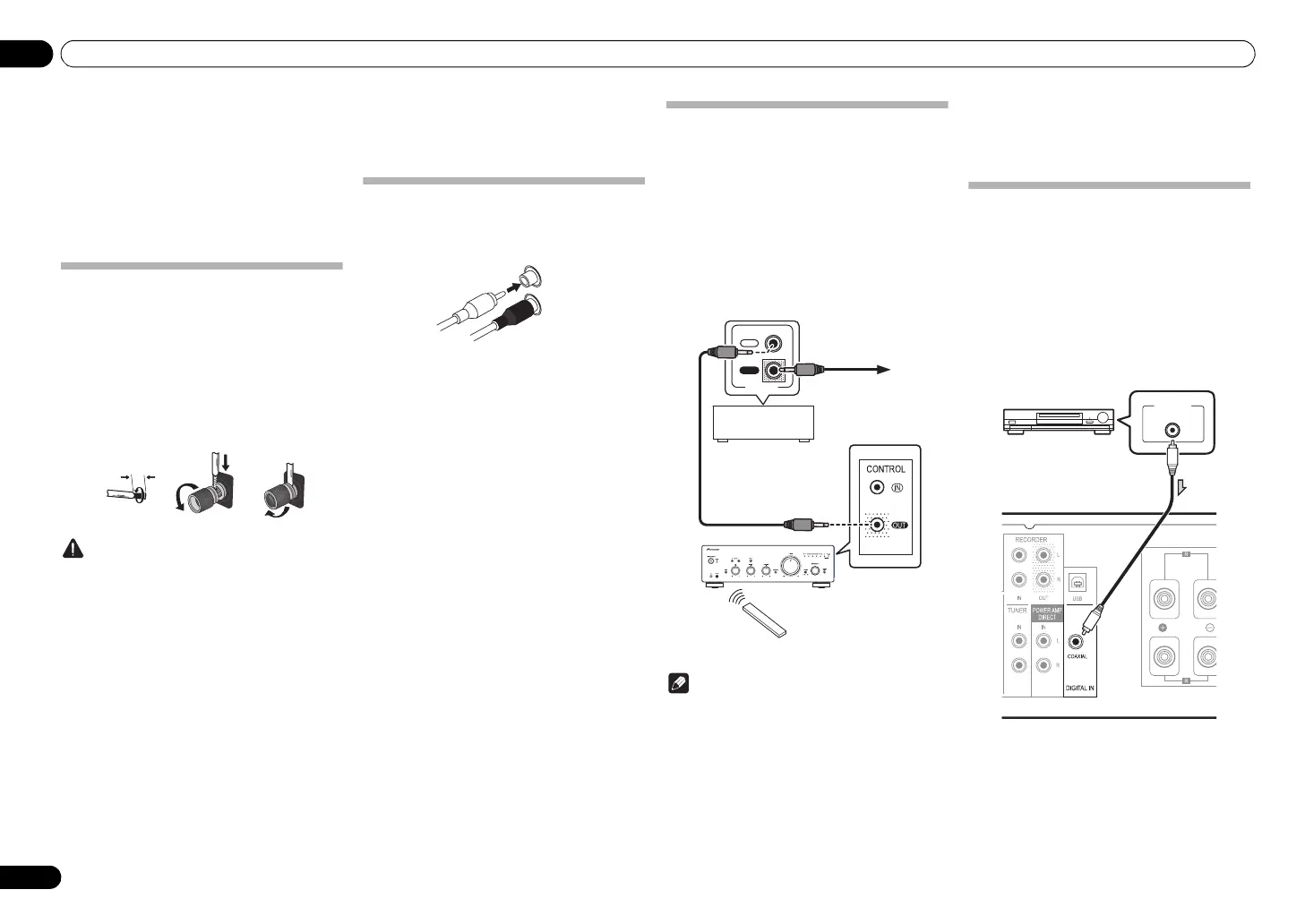

Подключение кабелей АС
1 Скрутите жилы проводов кабеля.
2 Ослабьте гайку клеммы
SPEAKERS
(Акустические системы) и вставьте
провод АС в открывшееся отверстие в
штыре клеммы.
3 Затяните гайку клеммы.
Осторожно
• При использовании только одного набора
клемм АС SPEAKERS A (Акустические
системы A) / SPEAKERS B (Акустические
системы B) или при использовании
двухпроводных соединений акустические
системы должны иметь номинальное
сопротивление в диапазоне от 4 Ω до 16 Ω.
При использовании двух наборов клемм АС
должны иметь номинальное
сопротивление в диапазоне от 8 Ω до 32 Ω.
Сведения о номинальном сопротивлении
см. в инстру
кциях по эксплуатации АС
.
• Положительные и отрицательные клеммы (+/–) на
усилителе должны быть соединены с
соответствующими клеммами на АС.
• На клеммах для подключения акустической
системы имеется ОПАСНОЕ ДЛЯ ЖИЗНИ
напряжение. Во избежание поражения
электрическим током при подсоединении и
отсоединении проводов АС отсоедините кабель
питания, прежде чем прикоснуться к каким-либо
неизолированным деталям.
• Все жилы
оголенного провода должны быть
скручены, а провод должен быть полностью
вставлен в клемму АС. Если какой-либо оголенный
провод АС будет касаться задней панели, может
сработать защитный выключатель питания.
Подключение аудиокабелей
Подсоедините белый штекер к гнезду левого канала (L),
а красный штекер – к гнезду правого канала (R).
Штекеры должны быть полностью вставлены в гнезда.
123
10 мм
Левый канал
(белый)
Правый канал
(красный)
Использование
централизованного управления с
помощью других компонентов
Pioneer
К усилителю можно подключать различные компоненты
Pioneer, оснащенные гнездами CONTROL IN/OUT
(Вход и выход управления), что позволяет
централизованно управлять компонентами посредством
приемника ДУ на усилителе. Благодаря этому можно
также дистанционно управлять устройствами, не
оснащенными приемником ДУ или установленными в
местах, где приемник ДУ устройства недоступен.
Примечание
• Для подключения устройств используйте
имеющиеся в продаже м
онофонические кабели с
мини
штекерами (без резистора).
• При подключении устройств к гнездам CONTROL
IN/OUT (Вход и выход управления) необходимо
также использовать имеющиеся в продаже
аудиокабели для аналоговых соединений.
Подключение только с использованием гнезд
CONTROL IN/OUT (Вход и выход управления) не
обеспечит возможность надлежащего управления
системой.
• Если кабель управления подсоединен к гнезду
CONTROL IN (Вход управления) усил
ителя,
невозмо
жно управлять усилителем, направив пульт
ДУ на усилитель (приемник ДУ автоматически
отключается).
Разъемы цифрового звукового
сигнала (только для модели A-70)
В случае использования коаксиального цифрового
кабеля (приобретается отдельно) для подключения
клеммы DIGITAL IN COAXIAL этого усилителя к
разъему цифрового выхода внешнего устройства с
цифровым звуком это устройство воспроизведения
может использоваться для воспроизведения музыки
через данный усилитель.
Для получения дополнительных сведений о выводе
звуковых сигналов на клемму разъема DIGITAL IN
COAXIAL, см. стр. 12.
IN
OUT
CONTROL
Другой компонент
Pioneer, оснащенный
гнездами CONTROL
IN/OUT (Вход и выход
управления)
К другому
компоненту Pioneer,
оснащенному
гнездом CONTROL IN
(Вход управления)
A-70
Пульт ДУ
направляется на
приемник усилителя.
Пульт
дистанционног
о управления
DIGITAL OUT
COAXIAL
Цифровое звуковое
оборудование и т.п.
Коаксиальный цифровой
звуковой кабель
(приобретается отдельно)
Задняя панель модели A-70
A70_SYXE8-Ru.book Page 6 Friday, July 27, 2012 6:33 PM
