Органы управления и индикаторы
03
9
Ru
English
DeutschFrançais
Nederlands
Italiano Español Русский

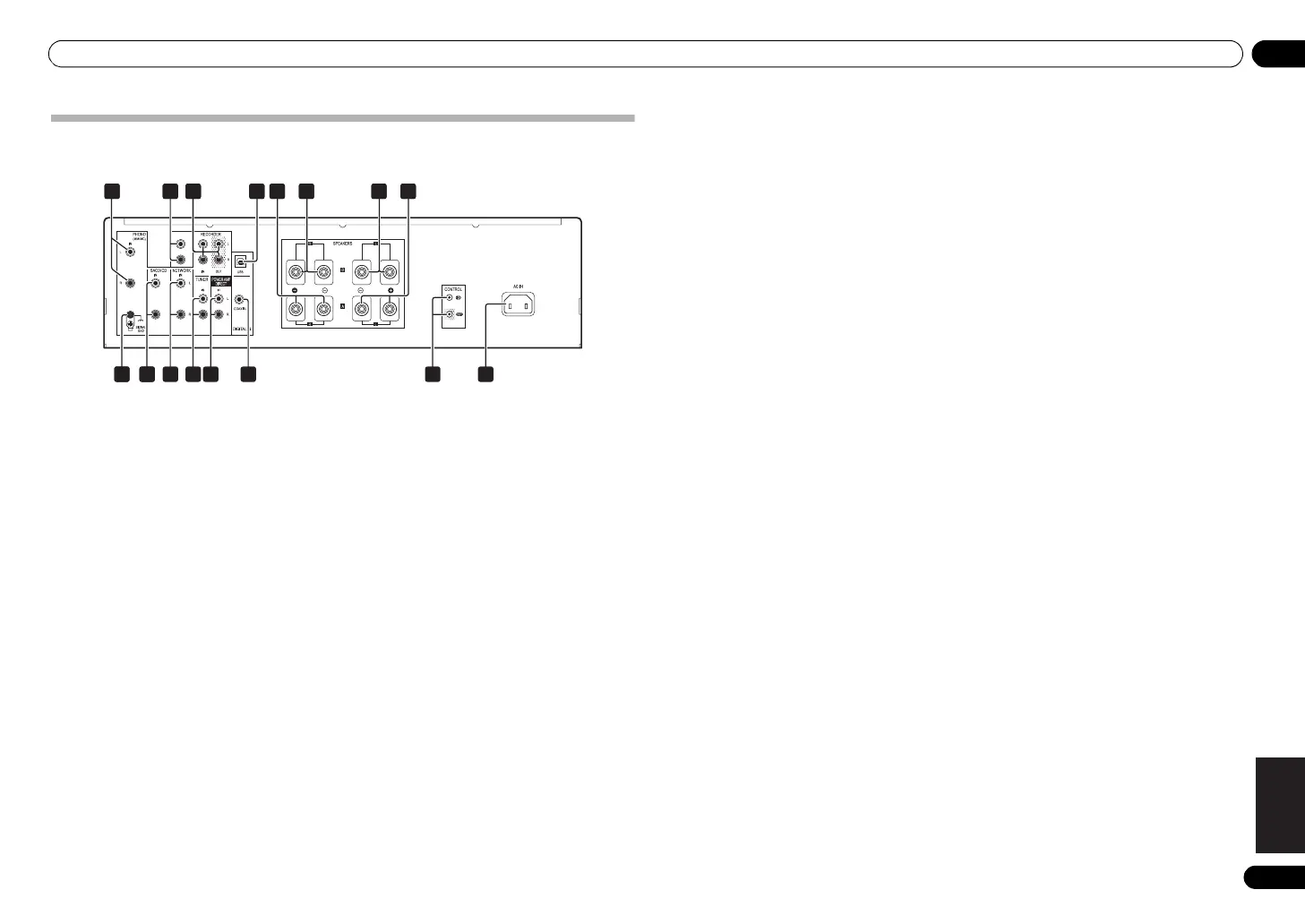

Задняя панель
Сведения о подключении см. на стр. 5-7.
1 Клеммы
PHONO IN (MM/MC)
(A-70)
Клеммы
PHONO IN (MM) (A-50)
2 Вход
AUX
IN
(Прямое подключение к
усилителю мощности) (только на модели
A-50)
3 Вход
RECORDER IN/OUT
4 Клемма
DIGITAL IN USB
(только на
модели A-70)
5 Клеммы
SPEAKERS A
(Акустические
системы A) (правый канал)
6 Клеммы
SPEAKERS B
(Акустические
системы A) (правый канал)
7 Клеммы
SPEAKERS B
(Акустические
системы B) (левый канал)
8 Клеммы
SPEAKERS A
(Акустические
системы B) (левый канал)
9 Клемма GND (Заземление
проигрывателя)
Эта клемма заземления предназначена для снижения
уровня шумов при подключении усилителя к
проигрывателю виниловых пластинок. Она не
обеспечивает защитного заземления.
10 Вход
SACD/CD
IN
11 Вход
NETWORK
IN
12 Вход
TUNER
IN
13 Вход
POWER AMP DIRECT
IN
При использовании этого усилителя в качестве
усилителя мощности подключите к этому входу
предварительный усилитель (см. стр. 11).
14 Клемма
DIGITAL IN COAXIAL
(только
на модели A-70)
15 Гнездо
CONTROL IN/OUT
16 Гнездо
AC IN
Это гнездо служит для подключения кабеля питания,
штепсельная вилка которого подключается к
электрической розетке.
AUX IN
52221 2623 27 2824
2
10 11 12 13 1514 16
29
A70_SYXE8-Ru.book Page 9 Friday, July 27, 2012 6:33 PM
