Nederlands
28
Du
5 4 3 2 1
15 14 13 12 11
10 9 8 7 6
PC 1
Signaal (analoog)
Rood
Groen of sync aan groen
Blauw
Geen aansluiting
Aarde
Rood aarde
Groen aarde
Blauw aarde
Geen aansluiting
Sync signaal aarde
Geen aansluiting
Tweerichtings gegevenslijn (SDA)
H-sync of composite sync
V-sync
Klok
Pinnr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
12345678
910111213141516
20191817 21 22 23 24
PC 3
Pinnr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Signaal (digitaal)
T.M.D.S. data 2 –
T.M.D.S. data 2 +
T.M.D.S. data 2 aarde
Geen aansluiting
Geen aansluiting
DDC klok
DDC data
Geen aansluiting
T.M.D.S. data 1 –
T.M.D.S. data 1 +
T.M.D.S. data 1 aarde
Geen aansluiting
Geen aansluiting
+5 V voeding
Aarde
Hot Plug detectie
T.M.D.S. data 0 -
T.M.D.S. data 0 +
T.M.D.S. data 0 aarde
Geen aansluiting
Geen aansluiting
T.M.D.S. klok aarde
T.M.D.S. klok +
T.M.D.S. klok –

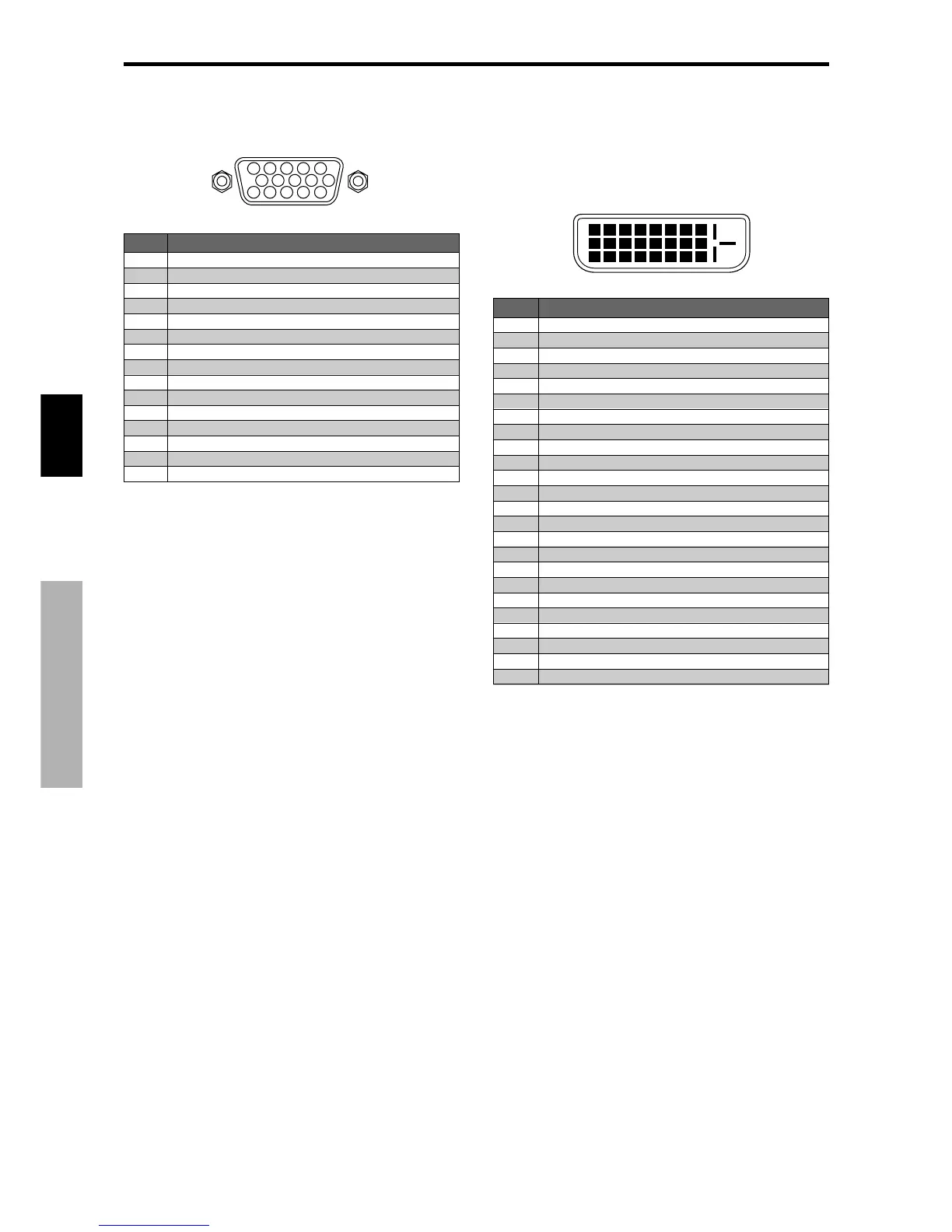

15-pins mini D-sub aansluiting
(analoog)
24-pins DVI-D aansluiting (digitaal)
Dit plasmascherm is uitgerust met een veel gebruikte
digitale aansluiting. Deze aansluiting kan niet voor analoge
signalen worden gebruikt. (TMDS kan slechts voor één
verbinding worden gebruikt.)
Toewijzing van pinnen
Toewijzing van pinnen
