3-2 Programming and Parameters

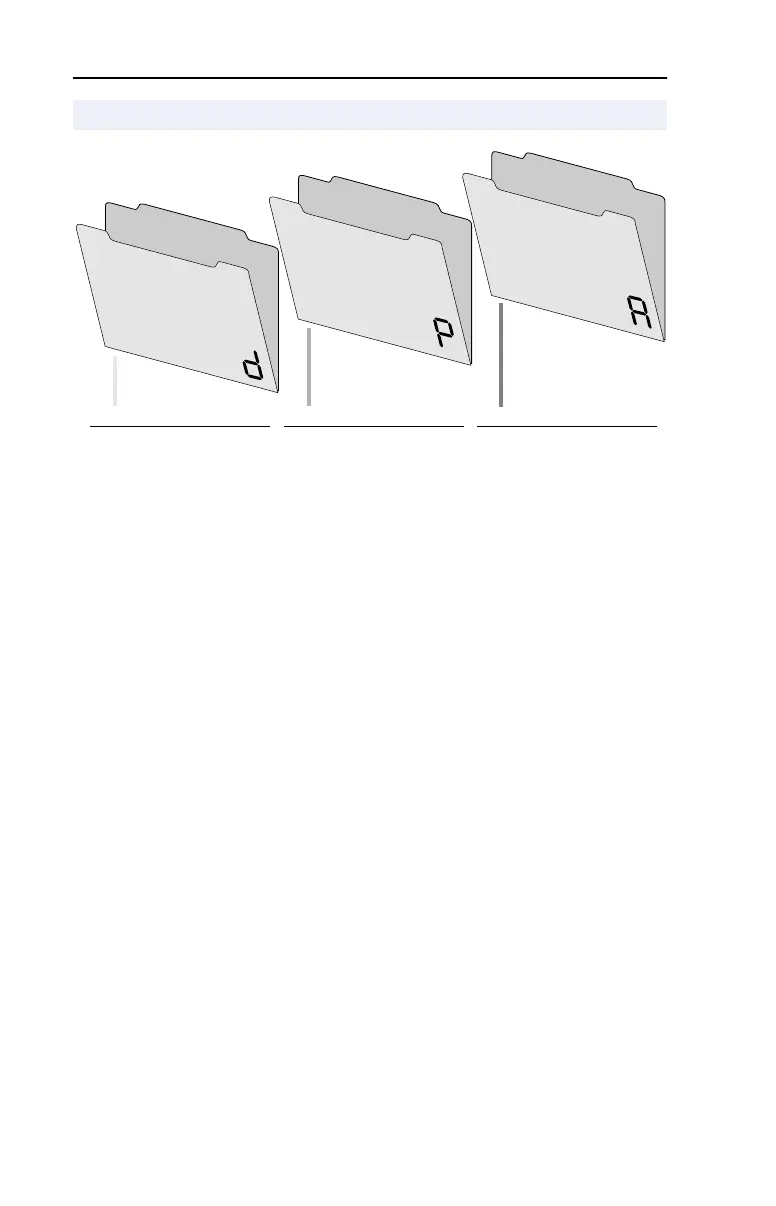

Parameter Organization
Advanced
Program
G
roup
Basic
Program
G
roup
Display Group
See page 3-8
Motor NP Volts P031
Motor NP Hertz P032
Motor OL Current P033
Minimum Freq P034
Maximum Freq P035
Start Source P036
Stop Mode P037
Speed Reference P038
Accel Time 1 P039
Decel Time 1 P040
Reset To Defaults P041
See page 3-3
Output Freq d001
Commanded Freq d002
Output Current d003
Output Voltage d004
DC Bus Voltage d005
Drive Status d006
Fault 1 Code d007
Fault 2 Code d008
Fault 3 Code d009
Process Display d010
Control Source d012
Contrl In Status d013
Dig In Status d014
Comm Status d015
Control SW Ver d016
Drive Type d017
Elapsed Run Time d018
Testpoint Data d019
0-10V Analog Input d020
4-20mA Analog Input d021
See page 3-13
Digital In1 Sel A051
Digital In2 Sel A052
Relay Out Sel A055
Relay Out Level A056
Accel Time 2 A067
Decel Time 2 A068
Internal Freq A069
Preset Freq 0 A070
Preset Freq 1 A071
Preset Freq 2 A072
Preset Freq 3 A073
Jog Frequency A078
Jog Accel/Decel A079
DC Brake Time A080
DC Brake Level A081
DB Resistor Sel A082
S Curve % A083
Start Boost A084
Maximum Voltage A088
Current Limit A089
Motor OL Select A090
PWM Frequency A091
Auto Rstrt Tries A092
Auto Rstrt Delay A093
Start At PowerUp A094
Reverse Disable A095
Flying Start En A096
Compensation A097
SW Current Trip A098
Process Factor A099
Fault Clear A100
Program Lock A101
Testpoint Sel A102
Comm Data Rate A103
Comm Node Addr A104
Comm Loss Action A105
Comm Loss Time A106
Comm Format A107
0-10V Analog Input Low A110
0-10V Analog Input High A111
4-20mA Analog Input Low A112
4-20mA Analog Input High A113
Slip Compensation A114
