• Allinei il blocco parallelamente alle superfici emergen-
tyi e avviti i bulloni (Fig. 5).
• Un cambio di inclinazione può avvenire qualora svitiate
la vite della manopola a stella C.
• Una corretta regolazione può essere effettuata utiliz-
zando una scala graduata D.
Funzionamento iniziale
Aspirazione
In caso di funzionamento in ambienti chiusi, bisogna
istallare un condotto di aspirazione al manicotto di aspi-
razione. In caso di piallatura a filo, colleghi il manicotto
come di seguito:
• Alzi il braccio G della protezione del blocco in modo da
non coprire i fori allungati H (Fig. 6).
• Scolleghi la punteria da entrambi I i lati del manicotto
di aspirazione F (Fig. 7).
• Collochi il piano nella posizione più bassa e faccia sci-
volare il manicotto di aspirazione nella macchina, fino
a quando entrambi le punterie scivolino nei fori allun-
gati I, H (Fig. 8).

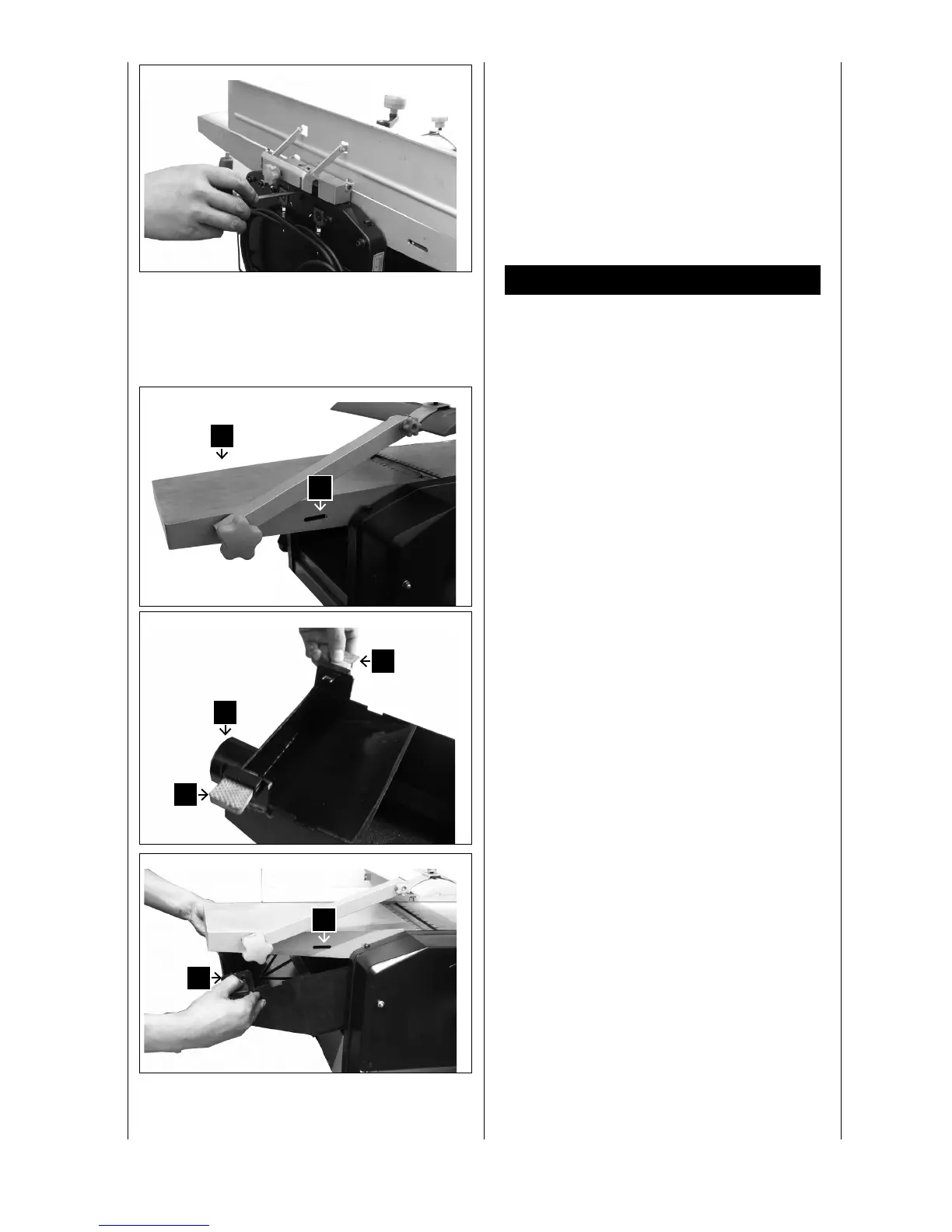

Fig. 5
Fig. 6
G
H
Fig. 7
F
I
I
Fig. 8
I
H
