9947-921-0B
2003-09-12
2-5

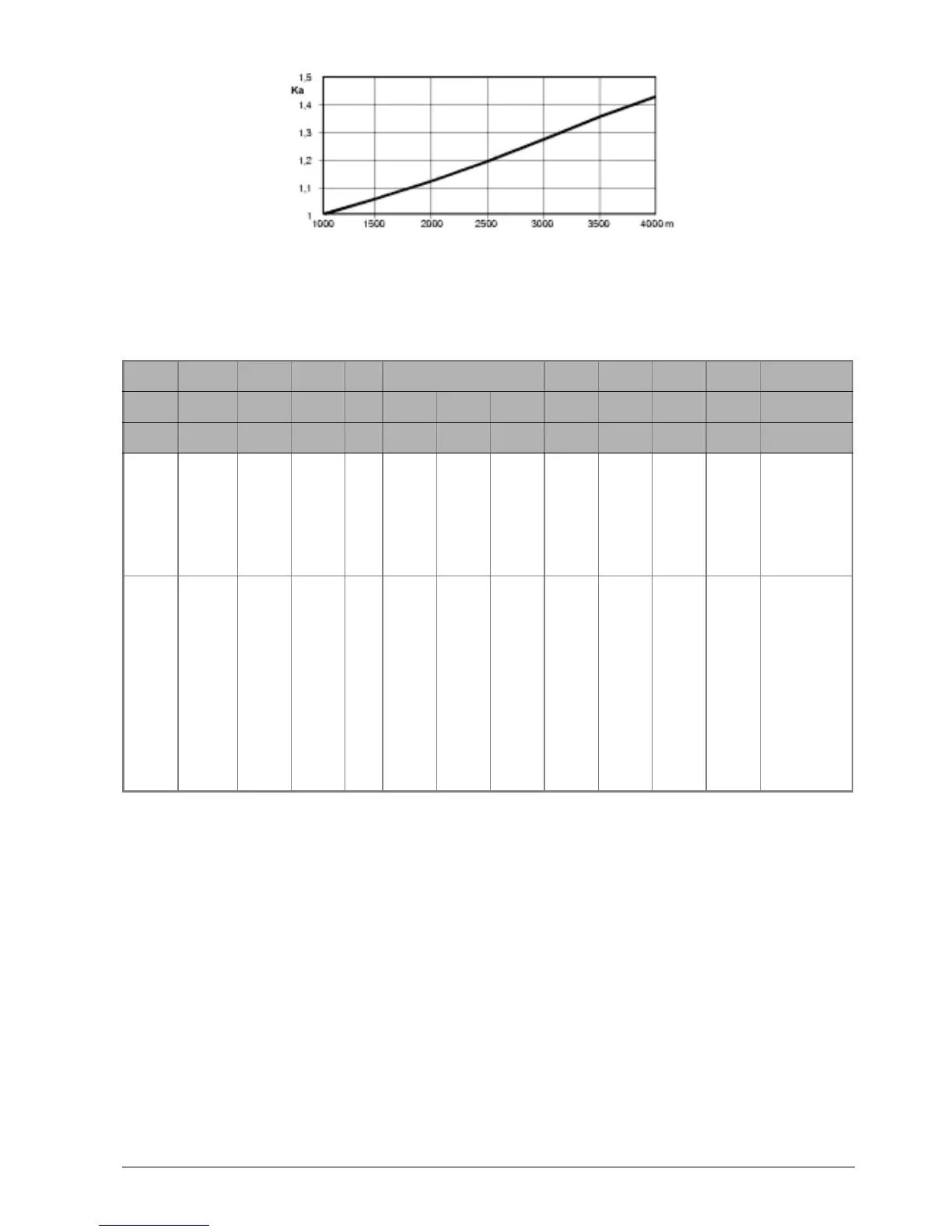

Рис.2/4 Поправочный коэффициент в зависимости от
высоты размещения установки над уровнем моря
2.6 Электрические данные
Примечание: X имеется в наличии
1 Номинальное напряжение (максимальное допустимое
линейное напряжение).
2. Номинальное допустимое напряжение грозового импульса
(амплитудное значение).
3. Номинальное допустимое напряжение промышленной
частоты (действующее значение).
4. Номинальный ток короткого замыкания.
5. Номинальная продолжительность короткого замыкания.
6. Номинальный рабочий ток.
7. Номинальный ток отключения при коротком замыкании.
8. Постоянная составляющая номинального тока отключения
при коротком замыкании.
9. Номинальная рабочая частота.
10. Номинальная последовательность коммутационных
операций :
А = 0 – 3 мин – С0 – 3 мин – С0
В = 0 – 5 сек – С0
С = 0 – 0,3 сек – С0 – 3 мин – С0
11. Обозначение типа.
Рис.2/5 Электрические данные вакуумного силового
выключателя 3АН47
1 2 3 4 5 6 7 8 9 10 11
кВ кВ кВ кА с 1250A 2000A 2500A кА % Гц
kV kV kV kA s 1250A 2000A 2500A kA % Hz
17,5 125 50 25 3 X 63 65 16,7 A, B 3AH4 754-4
17,5 125 50 31,5 3 X 80 65 16,7 A, B 3AH4 755-4
17,5 125 50 40 3 X 100 65 16,7 A, B 3AH4 756-6
17,5 125 50 50 3 X 125 65 16,7 A, B 3AH4 757-6
27,5 185 85 25 3 X 63 36 50/60 C 3AH4 784-2
27,5 185 85 25 3 X 63 36 50/60 C 3AH4 784-4
27,5 185 85 25 3 X 63 36 50/60 C 3AH4 784-6
27,5 185 85 31,5 3 X 80 36 50/60 C 3AH4 785-2
27,5 185 85 31,5 3 X 80 36 50/60 C 3AH4 785-6
27,5 250 105 25 4 X 63 36 50/60 C 3AH4 794-2
27,5 250 105 25 4 X 63 36 50/60 C 3AH4 794-4
Fig. 2/4 Relationship between the correction factor and the site
altitude
2.6 Electrical data
Remark : X available
1 Rated voltage (maximum permissible system voltage)
2 Rated lightning impulse withstand voltage (peak voltage)
3 Rated power frequency withstand voltage (r.m.s. value)
4 Rated short circuit current
5 Rated short circuit duration
6 Rated normal current
7 Rated short circuit making current
8 DC component of rated short - circuit breaking current
9 Rated frequency
10 Rated operating sequence
A = 0 - 3 min - C0 - 3 min - C0
B = 0 - 5 s - C0
C = 0 - 0.3 s - C0 - 3 min - C0
11 Type designation
Fig. 2/5 Electrical data for 3AH47 vacuum circuit-breakers
