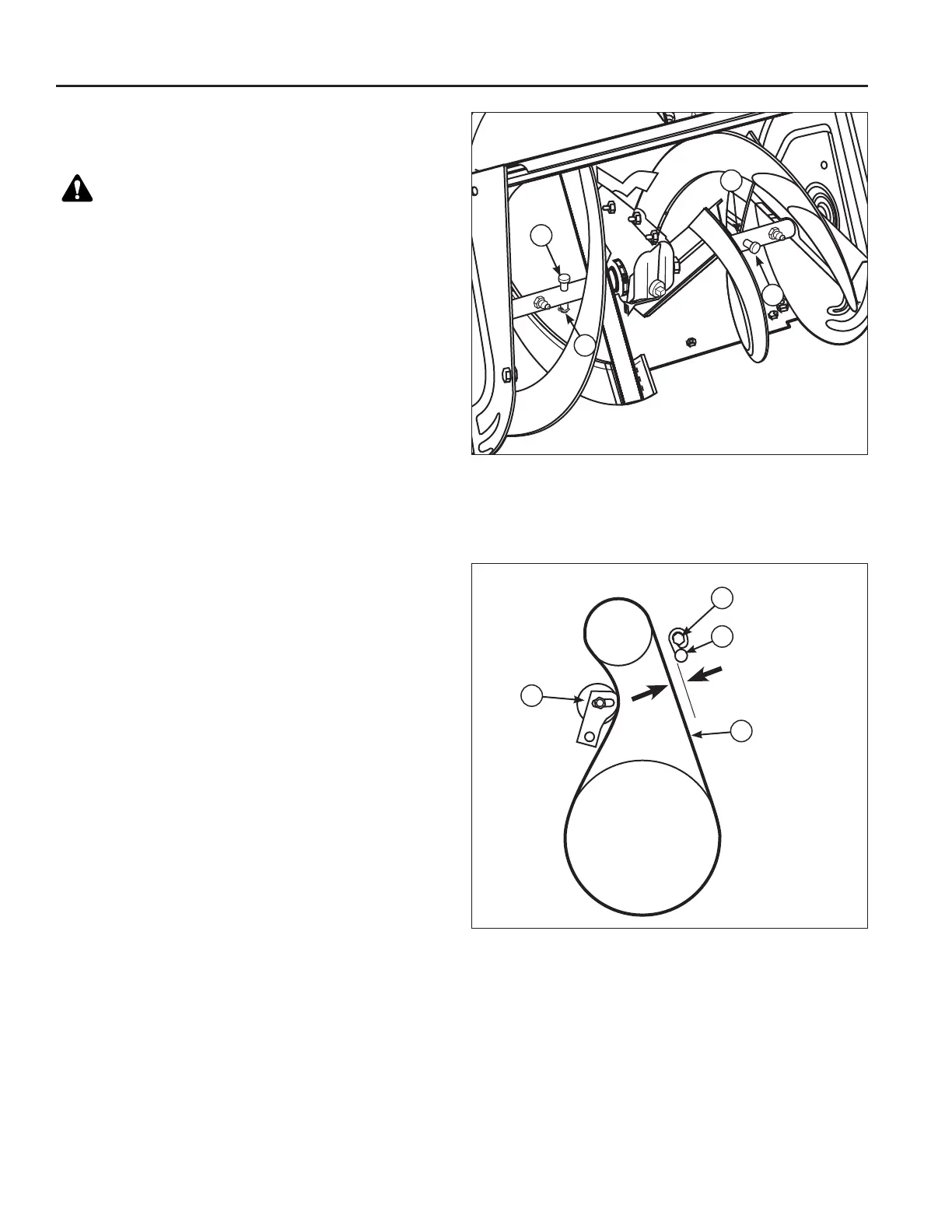

Clavijas de cambio Figura Figura 43
A
B
A
B
REEMPLAZO DE PERNO DE
SEGURIDAD
Bajo la mayoría de circunstancias, si el tornillo sinfín
golpea un objeto que pudiese causar un daño a la
unidad, el perno de seguridad se romperá. (Esto protege
de daños la caja de cambios y otras partes).
Los pernos de seguridad están ubicados sobre el eje
del tornillo sinfín como se muestra en la Figura 43.
Para reemplazar los pernos de seguridad, desenrosque
el perno roto con un punzón de clavos, e instale un
nuevo perno de seguridad y una clavija de chaveta. NO
reemplace los pernos de seguridad con otra cosa
que no sea el perno de seguridad de grado correcto.
(El uso de tornillos, pernos o tornillos de seguridad más
duros conducirán a un daño del equipo).
Sustitución de cizalla Pins, número de pieza 1668344
están disponibles en www.sears.com o llamando al
1-800-4-MY-HOME..
ADVERTENCIA
No se acerque al conducto de descarga o tornillo
sinfín cuando el motor esté funcionando. No haga
funcionar el motor sin la cubierta o protección.
Guía de la correa Figura 44
A
3,18 mm (1/8 de pulg.)
C
B
AJUSTE DE LA GUÍA DE LA CORREA
1. Desconecte el cable de la bujía.
2. Quite el tapón (B, Figura 41) de la tapa de la correa
(A). Retire la tapa de la correa (A).
3. Acople la transmisión del tornillo sinfín y mida la
distancia entre la guía de la correa (B, Figura 44) y la
correa (D). La distancia debe ser de 3,18 mm (1/8 de
pulg.).
4. Si es necesario un ajuste, afloje el tornillo de la guía
de la correa (C). Mueva la guía de la correa (B) a la
posición correcta. Ajuste la tapa del tornillo (C).
6. Vuelva a instalar la tapa de la correa (A, Figura 41)
asegurando con tornillos (B).
7. Vuelva a conectar el cable de la bujía.
D
33
Ajustes y mantenimiento
