Mantenimiento
CAMBIO DE LA CORREA
Correa de transmisión del tornillo sinfín
Las correas de transmisión son de construcción especial
y deben reemplazarse con las correas de reemplazo
originales de fábrica disponibles en el centro de servicios
autorizado más cercano. Algunos pasos necesitan
de la ayuda de una segunda persona. Si la correa de
transmisión del tornillo sinfín está dañada, el lanzador de
nieve no descargará nieve. Reemplace la correa dañada
de la forma siguiente.
1. Afloje los tornillos de la tapa (A, Figura 46) en cada
lateral del panel inferior (B).
2. Quite el panel inferior (B).
3. Afloje el tornillo (B, Figura 41) de la tapa de la correa
(A). Retire la tapa de la correa (A).
4. Afloje la guía de la correa (B, Figura 47). Quite la
guía de la correa de la polea de transmisión del
tornillo sinfín (C).
5. Aparte la polea tensora del tornillo sinfín (K) lejos
de la correa de transmisión del tornillo sinfín (D) y
deslice la correa.
6. Quite la correa de transmisión del tornillo sinfín
(D) de la polea del motor. Para quitar la correa
de transmisión del tornillo sinfín (D), la polea de
transmisión del tornillo sinfín (C) puede necesitar ser
girada parcialmente.
7. Coloque o dirija el rotador hacia el centro de la
máquina para que el control del rotador quede en el
centro del panel.
8. Utilizando una llave 7/16, quite los dos pernos (A,
Figura 46) y las dos tuercas de bloqueo (B) de la
barra (C).
9. Quite los cuatro tornillos superiores (A, Figura
48) que unen la carcasa del tornillo sinfín (C) y la
estructura (D). Afloje los dos tornillos inferiores de
la tapa (B). La carcasa del tornillo sinfín (C) y la
estructura (D) se pueden separar ahora para quitar la
correa.
10. Quite la correa de transmisión del tornillo sinfín
antigua (D, Figura 47) de la polea del impulsor.
Reemplace la correa de transmisión del tornillo sinfín
con una correa original para el equipo proveniente de
un centro de mantenimiento autorizado.
11. Instale la nueva correa de transmisión del tornillo
sinfín (D) de la polea del impulsor.
F
A
B
C
D
E
A
G
H
I
J
K
L

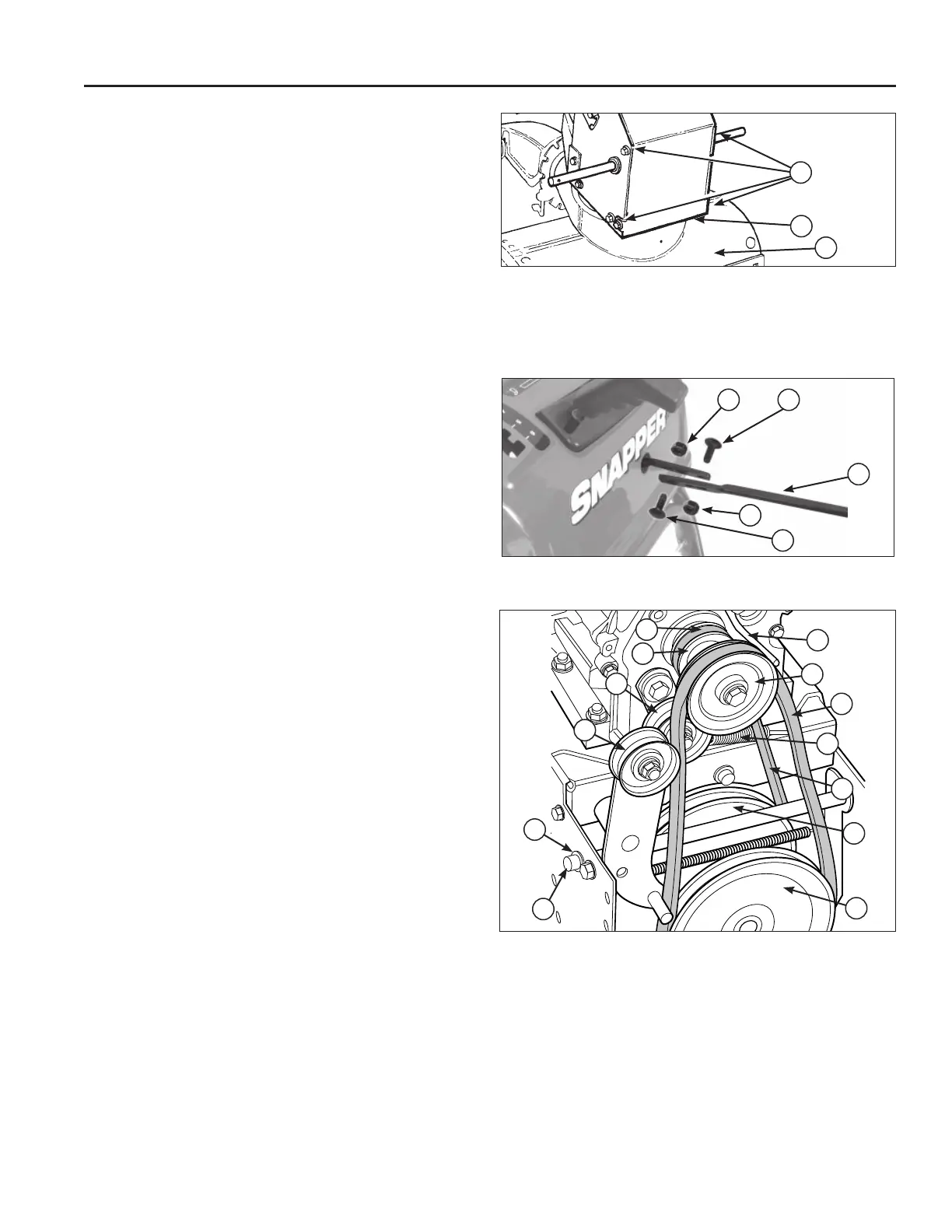

Correas y poleas Figura 47
Tapa inferior Figura 45
C
B
A
Montaje de la barra de conexión Figura 46
C
AB
B
A
