CDX-GT40U/GT40UW/GT42UE/GT44U/GT45U/GT47UE
13

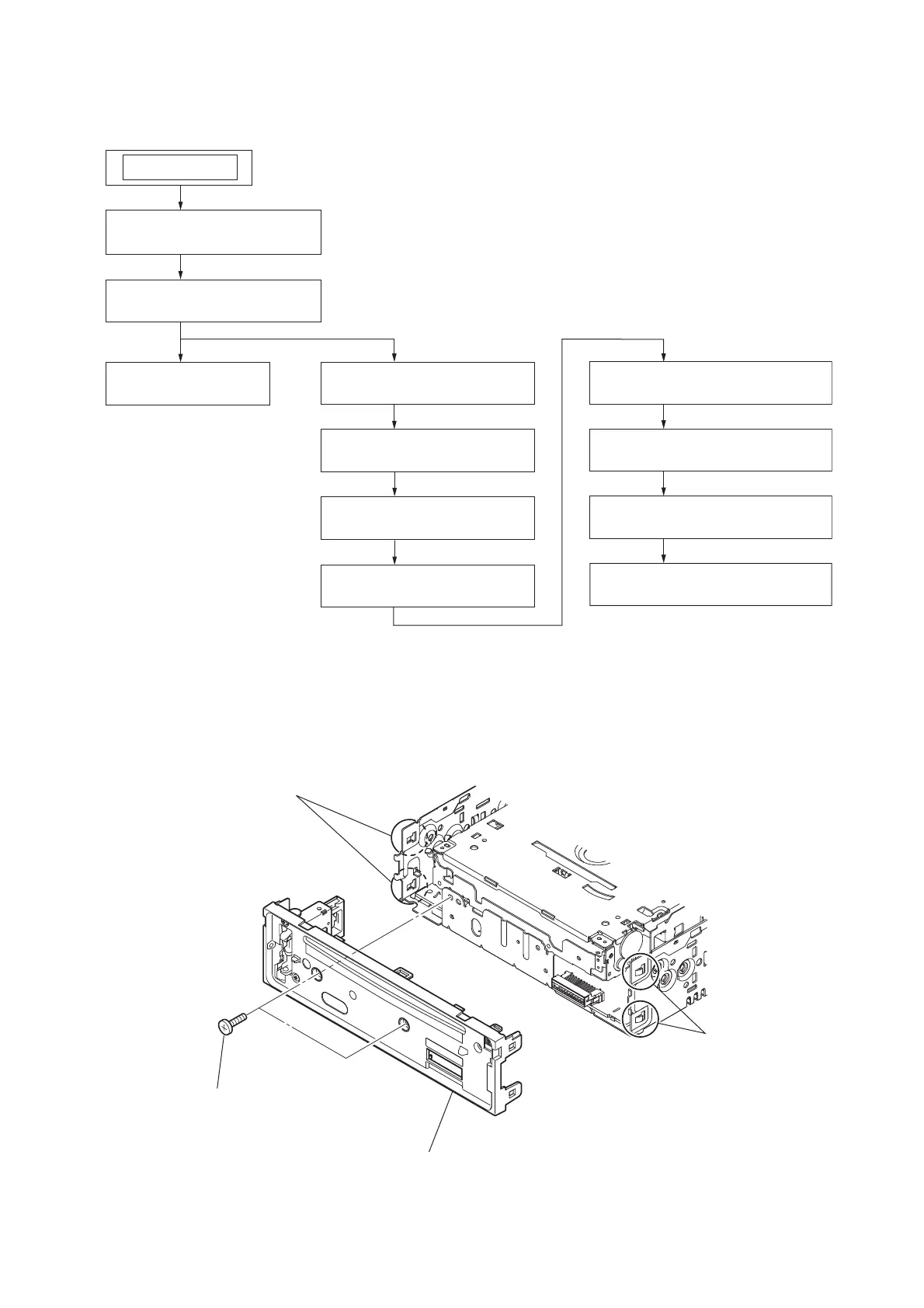

SECTION 3
DISASSEMBLY
• This set can be disassembled in the order shown below.
3-1. SUB PANEL ASSY
(Page 13)
3-2. CD MECHANISM BLOCK
(Page 14)
SET
3-3. MAIN BOARD
(Page 14)
3-5. CHASSIS (T) SUB ASSY
(Page 16)
3-6. ROLLER ARM ASSY
(Page 16)
3-7. CHASSIS (OP) ASSY
(Page 17)
3-8. CHUCKING ARM SUB ASSY
(Page 17)
3-9. SLED MOTOR ASSY
(Page 18)
3-10. OPTICAL PICK-UP SECTION
(Page 19)
3-11. OPTICAL PICK-UP
(Page 19)
3-4. SERVO BOARD
(Page 15)
Note: Follow the disassembly procedure in the numerical order given.
3-1. SUB PANEL ASSY
2 two claw
3 two claws
4 sub panel assy
1 two
screws
(+PTT 2.6
u
6)
