Sony Trinitron PVM-14L3 User Manual

10 (CS)

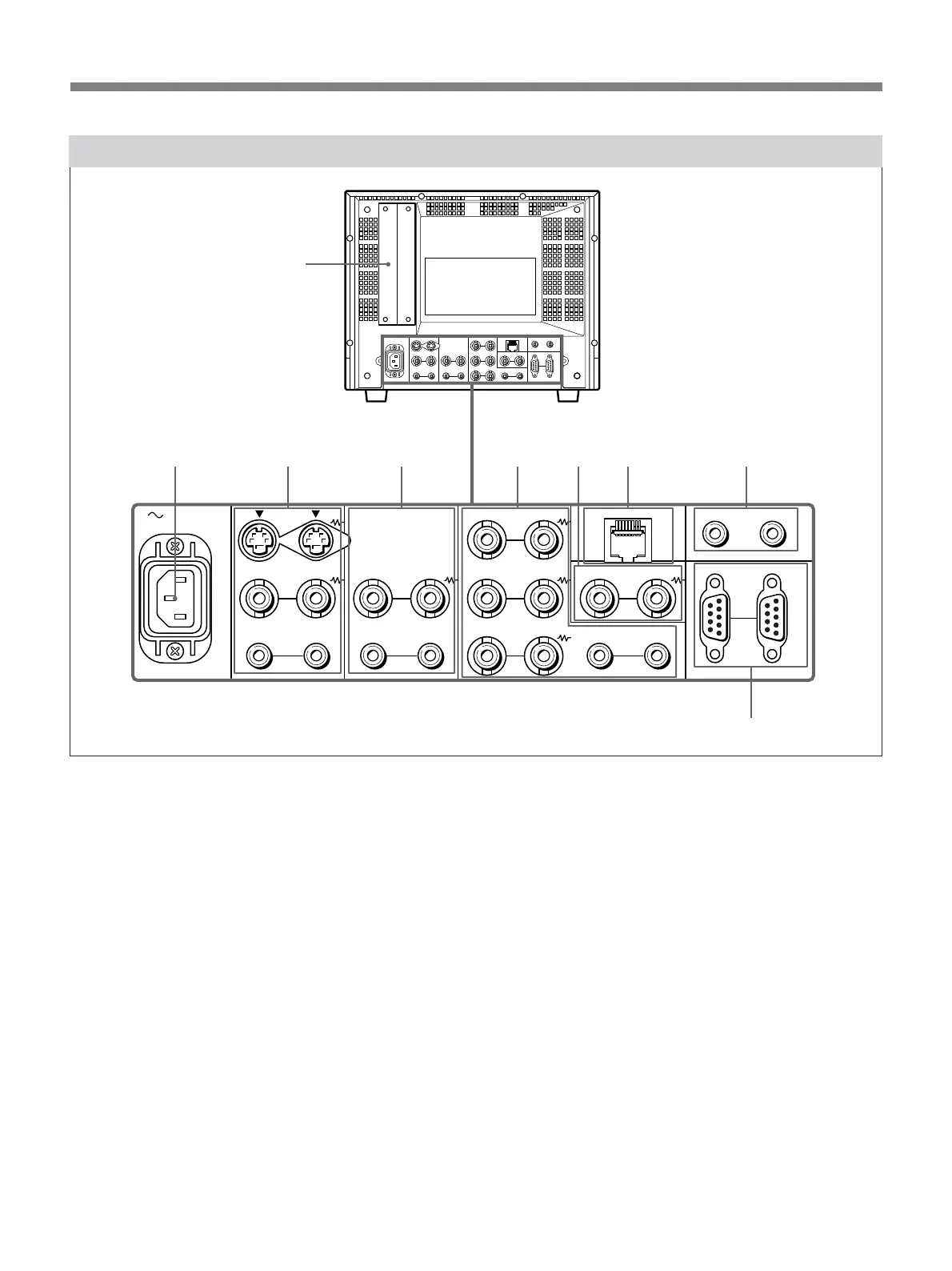

各部件及控制器的位置和功能
1 选择插槽
您可以将选择卡插入选择插槽。要使用该插
槽，拧下插槽盖板上的螺丝，将盖板卸下。
仅可安装一张选择卡。关于安装选择卡的详情，请参
见选择卡的使用说明书。
2 AC IN（交流电源输入）插座
在此插座和墙上插座之间连接附带的交流电源
线。
3 LINE A（线路 A）连接器
用于录像机的 Y/C 分离输入/输出端、复合视频
和音频信号及其环通输出连接器的线路输入连接
器。
要监视通过这些连接器输入的信号时，按前面
板上的 LINE A 选择按钮。如果您同时连接 Y/C 输
入端和视频输入端，则先选择 Y/C 输入端。
Y/C IN（Y/C 输出－4 芯微型 DIN）
连接摄像机、录像机及其它视频装置的 Y/C
分离输出端。
Y/C OUT（Y/C 输出－4 芯微型 DIN）
Y/C IN 连接器的环通输出端。
连接录像机或另一台监视器的 Y/C 分离输入
端。
此连接器上接有电缆时，输入端的 75 Ω 终
端负载自动解除，输入至 Y/C IN 连接器的信号
由此连接器输出。
AC IN LINE A LINE B
VIDEO
AUDIO
IN OUT
IN OUT
VIDEO
AUDIO AUDIO
PARALLEL REMOTE
SERIAL REMOTE
OPTION AUDIO INPUT
RGB/COMPONENT
IN OUT
IN OUT
B/PB
G/Y
R/P
R
IN OUT
IN OUT IN OUT
EXT
SYNC
IN OUT
IN OUT
12
1
2
34
5
67 8
9
后面板
