7 (DE)

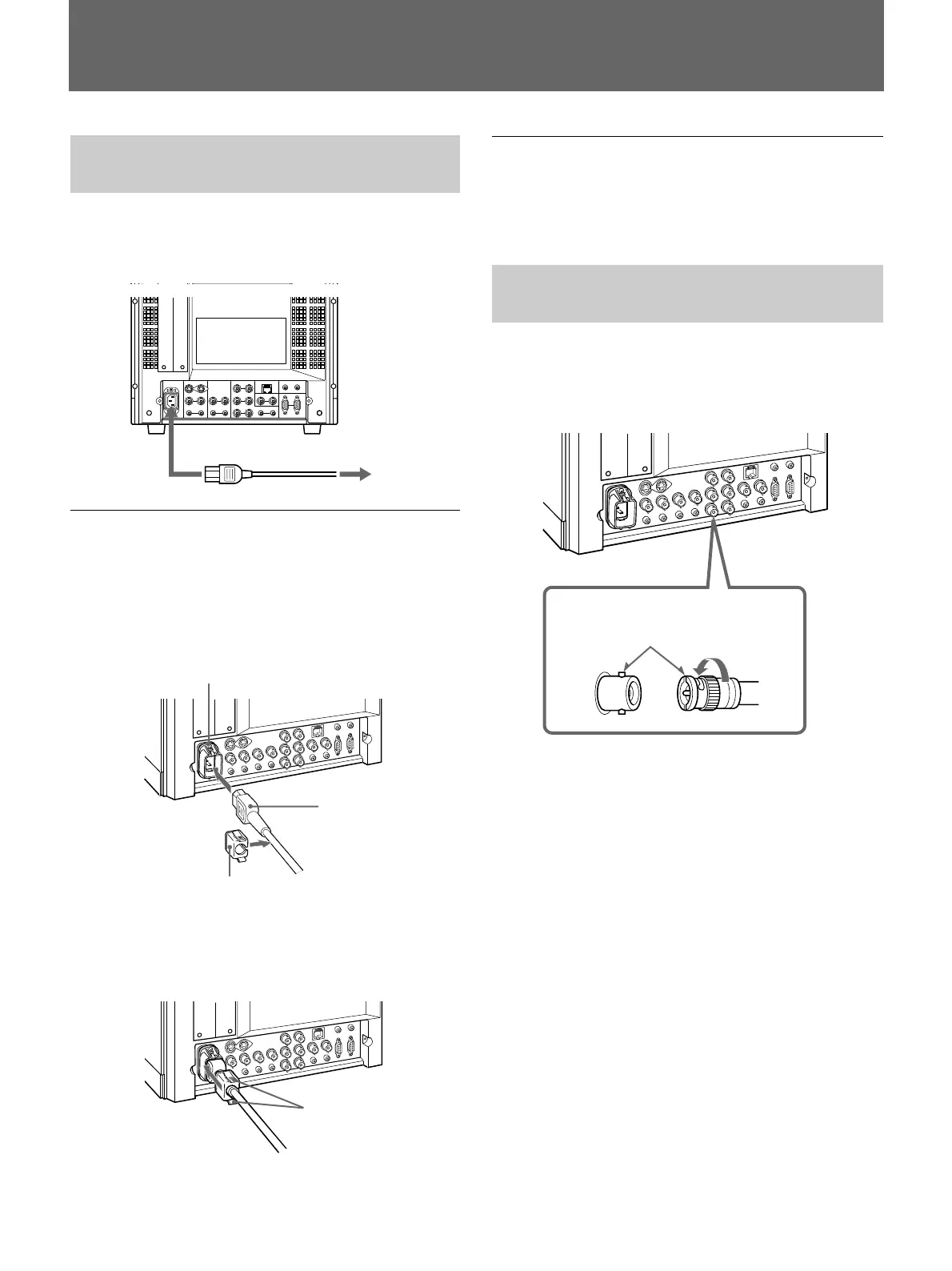

Anschlüsse
So schließen Sie das Netzkabel
an
Schließen Sie das Netzkabel (mitgeliefert) an die
Netzeingangsbuchse AC IN an der Rückseite des
Geräts und an eine Netzsteckdose an.
So sichern Sie das Netzkabel mit dem
Netzsteckerhalter
1 Schließen Sie das Netzkabel an die Buchse AC IN
an. Bringen Sie dann den Netzsteckerhalter
(mitgeliefert) am Netzkabel an.
2 Schieben Sie den Netzsteckerhalter über das
Kabel, bis er einrastet.
an Netzeingang
AC IN
an eine
Netzsteckdose
Buchse AC IN
So nehmen Sie das Netzkabel ab
Halten Sie die Sperrhebel gedrückt und ziehen Sie den
Netzsteckerhalter heraus.
So schließen Sie ein Kabel an
einen BNC-Anschluss an
Schließen Sie wie unten abgebildet ein Koaxialkabel
mit BNC-Steckern an die BNC-Anschlüsse an der
Rückseite an.
Sperrhebel
Netzstecker
Netzsteckerhalter
Achten Sie beim Anschließen eines BNC-Steckers
darauf, die Aussparung und den Stift aneinander
auszurichten, und drehen Sie dann den BNC-
Stecker im Uhrzeigersinn, um die Verbindung zu
sichern.
