25 (FR)
Linéarité PVM-14L4/14L3
H : 4% maximum
V : 4% maximum
PVM-20L4
H : 5% maximum
V : 5% maximum
Température des couleurs
D65, D93/USRE (Température des
couleurs réglable : 5 000 K à
10 000 K)
Erreur de convergence
PVM-14L4/14L3
Centre : 0,4mm maximum
Périphérie : 0,5mm maximum
PVM-20L4
Centre : 0,5mm maximum
Périphérie : 0,7mm maximum
Stabilité de la taille de la trame
H: 1,0%
V: 1,0%
Résolution (au centre de l’écran)
PVM-14L4/20L4 :
600 lignes TV (16:9)
800 lignes TV (4:3)
PVM-14L3 :
600 lignes TV (4:3)
Conditions de fonctionnement
Température 0 °C à 35 °C
Humidité 30 % à 85 % (sans condensation)
Pression 700 hPa à 1 060 hPa
Conditions de stockage et de transport
Température –10 °C à 40 °C
Humidité 0 % à 90 %
Pression 700 hPa à 1060 hPa
Accessoires fournis
Cordon d’alimentation secteur (1)
Support de fiche secteur (1)
Mode d’emploi (1)
La conception et les spécifications sont sujettes à
modification sans préavis.
21
34
*
Description
1 Vp-p, sync négative, 75 ohms
286 mVp-p (NTSC)/
300 mVp-p (PAL) ,
paquet
Retard entre Y et C : dans une
plage de 0 ± 100 nsec., 75
ohms
GND
GND
N° de
broche
1
2
3
4
Signal
Entrée Y
Entrée
CHROMA
Entrée sous-
porteuse
GND pour
entrée Y
GND pour
entrée
CHROMA
Numéro
de broche
Fonctions
1 Définit le signal d’entrée LINE A
2 Définit le signal d’entrée LINE B
3 Règle le témoin de signalisation sur on ou off
4 Règle le témoin de signalisation vert sur on
ou off
5 GND
6 Sélectionnez EXT sync
7 Sélectionnez le sous-balayage
8 Sélectionnez le format 16:9

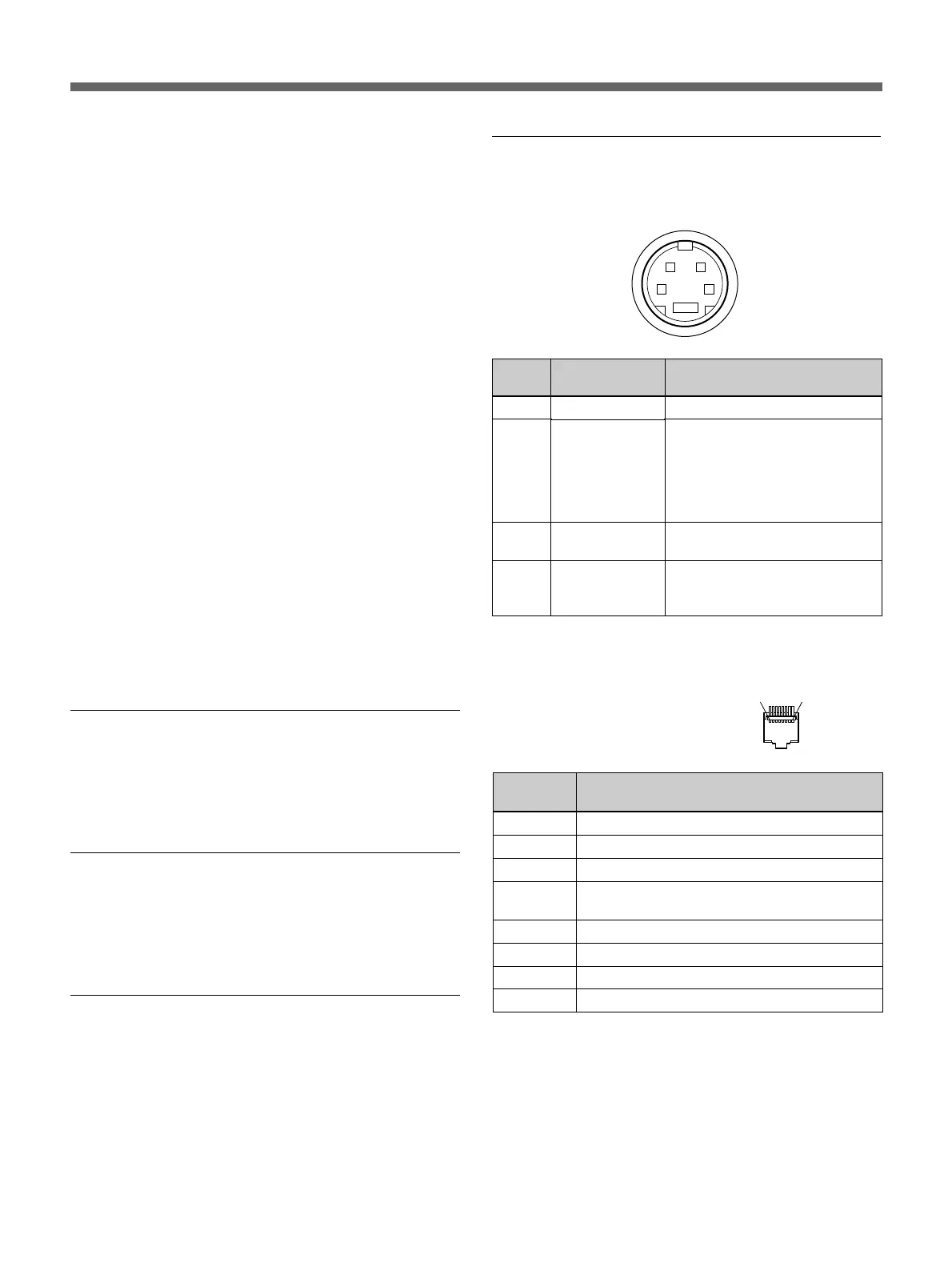

Attribution des broches
Connecteur Y/C IN (mini-connecteur DIN à 4
broches)
Borne PARALLEL REMOTE
Connecteur modulaire
(8 broches)
Vous pouvez attribuer des fonctions aux broches 1 à 4
ou aux broches 1 à 8 broches dans le menu
Télécommande.
Câblage nécessaire pour utiliser la télécommande
Raccordez la fonction que vous souhaitez utiliser à
distance à la terre (broche 5).
81
