10 (IT)
Individuazione e funzione delle parti e dei comandi
1 Alloggiamento opzionale
È possibile inserire una scheda opzionale
nell’alloggiamento opzionale. Per usare questo
alloggiamento, togliere il coperchio rimuovendo le viti.
È possibile installare un’unica scheda opzionale. Per maggiori
informazioni sull’installazione della scheda, consultare le
istruzioni per l’uso in dotazione con la scheda opzionale.
2 Presa AC IN
Collegare il cavo di alimentazione CA a questa presa e
alla presa a muro.
3 Connettori LINE A
Connettori di ingresso in linea per l’ingresso e l’uscita
Y/C separati di un videoregistratore, di segnali audio e
video composito e relativi connettori di uscita a
circuito aperto.
Per controllare il segnale di ingresso attraverso questi
connettori, premere il tasto di selezione LINE A sul
pannello anteriore.
Se si collegano contemporaneamente l’ingresso Y/C e
l’ingresso video, l’ingresso Y/C viene selezionato per
primo.
Y/C IN (mini DIN a 4 piedini)
Collegare all’uscita Y/C separata di un
videoregistratore, di una videocamera o di altra
apparecchiatura video.
Y/C OUT (mini DIN a 4 piedini)
Uscita a circuito aperto del connettore Y/C IN.
Collegare all’ingresso Y/C separato di un
videoregistratore o di un altro monitor.
Quando il cavo è collegato a questo connettore,
viene automaticamente rilasciata la terminazione a
75 ohm dell’ingresso e il segnale immesso nel
connettore Y/C IN viene trasmesso da questo
connettore.
VIDEO IN (BNC)
Collegare all’uscita video di apparecchiature video,
quali un videoregistratore o una videocamera a colori.
Per un collegamento a circuito aperto, collegare
all’uscita video di un altro monitor.
AC IN LINE A LINE B
VIDEO
AUDIO
IN OUT
IN OUT
VIDEO
AUDIO AUDIO
PARALLEL REMOTE
SERIAL REMOTE
OPTION AUDIO INPUT
RGB/COMPONENT
IN OUT
IN OUT
B/P
B
G/Y
R/P
R
IN OUT
IN OUT IN OUT
EXT
SYNC
IN OUT
IN OUT
12
1
2
34
567 8
9

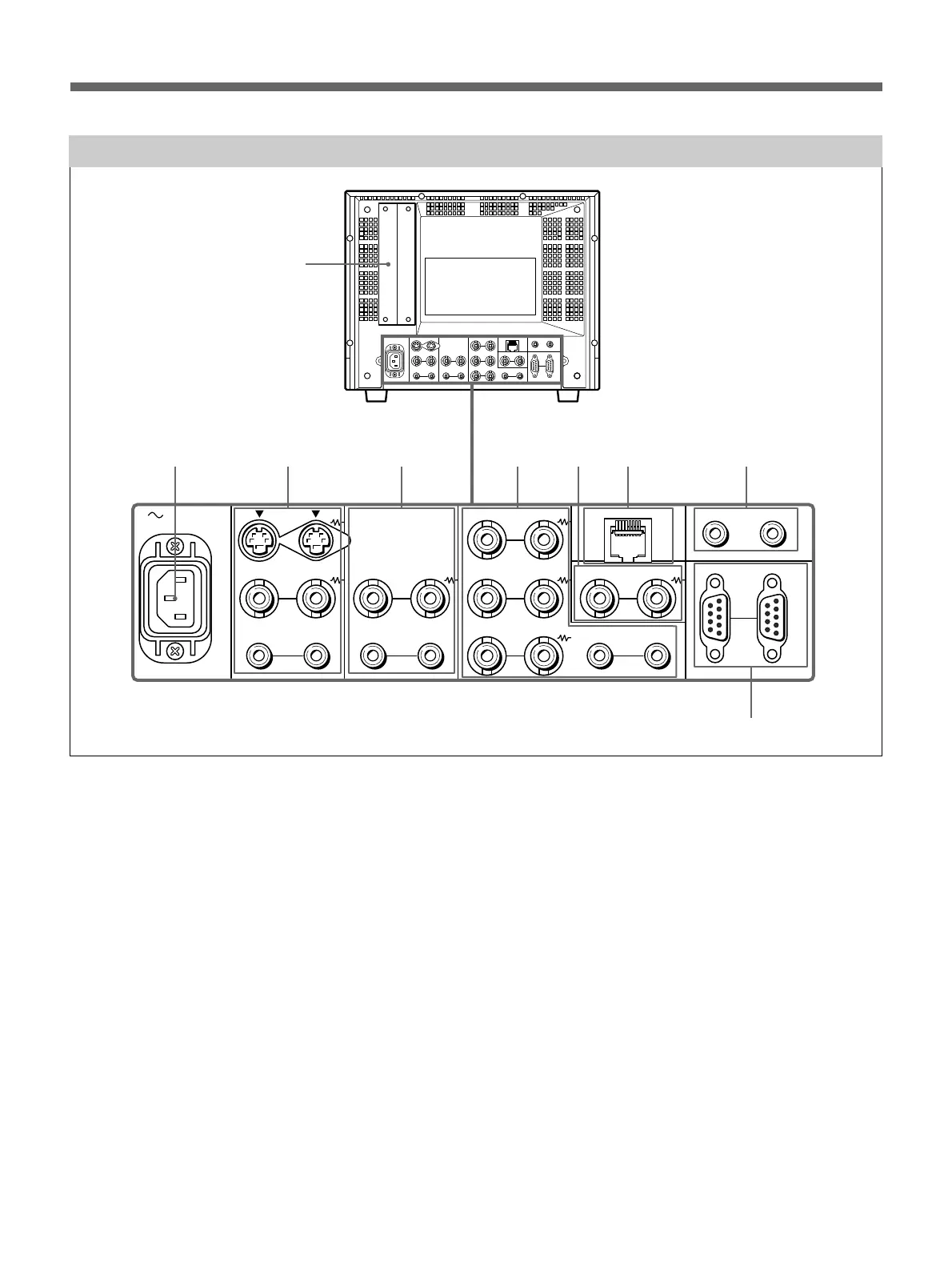

Pannello posteriore
