7 (FR)

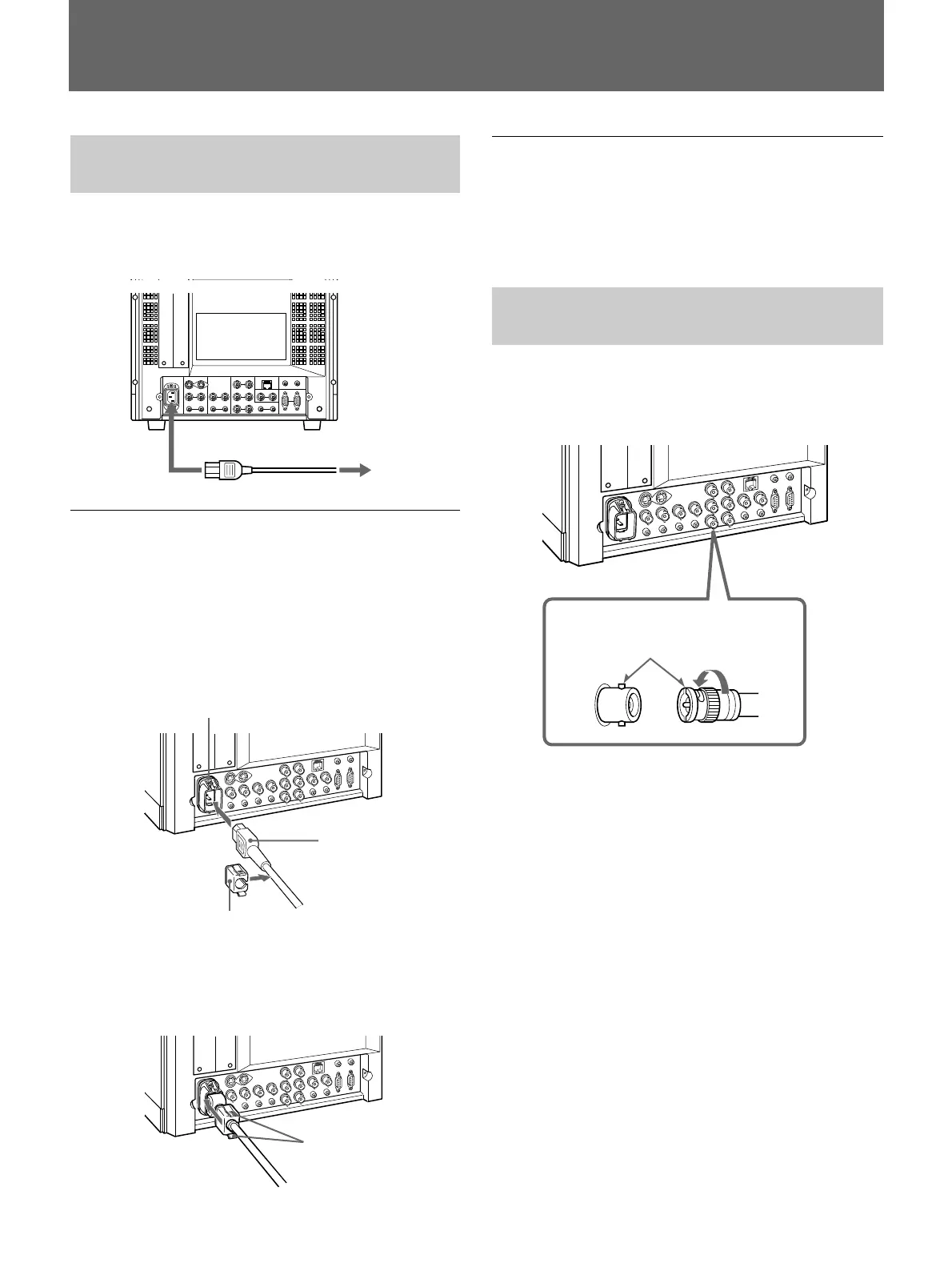

Raccordements
Raccordement du cordon
d’alimentation secteur
Raccordez le cordon d’alimentation secteur (fourni) à
la prise AC IN située à l’arrière du panneau et à une
prise murale.
Pour raccorder un cordon d’alimentation
secteur correctement avec un support de
fiche secteur
1 Enfichez le cordon d’alimentation dans la prise AC
IN. Fixez ensuite le support de fiche secteur
(fourni) sur la partie supérieure du cordon
d’alimentation secteur.
2 Glissez le support de fiche secteur sur le cordon
jusqu’à ce qu’il se bloque.
vers AC IN
vers une prise murale
Prise AC IN
Pour retirer le cordon d’alimentation
secteur
Tirez sur le support de la fiche secteur en appuyant sur
les leviers de verrouillage.
Raccordement d’un câble à un
connecteur BNC
Raccordez un câble coaxial avec des fiches BNC aux
connecteurs BNC situés à l’arrière du panneau comme
illustré ci-dessous.
Leviers de verrouillage
Fiche d’alimentation
secteur
Support de
fiche secteur
Insérez la fiche BNC dans le connecteur situé à
l’arrière du panneau, en faisant correspondre la
fente et la broche, tournez ensuite la fiche BNC
dans le sens horaire pour verrouiller le
raccordement.
