10 (ES)
Localización y funciones de las piezas y controles
1 Ranura de entrada opcional
Se puede instalar una tarjeta de opciones en esta ranura
de entrada opcional. Para utilizarla, retire la tapa
quitando los tornillos.
Solamente puede instalar una tarjeta de opciones. Para
obtener más información sobre como instalar una tarjeta,
consulte el manual de instrucciones incluido con la tarjeta
de opciones.
2 Clavija AC IN
Conecte el cable de alimentación CA incluido a esta
clavija y a una toma de pared.
3 Conectores de línea A (LINE A)
Los conectores de entrada de línea para la entrada /
salida separada de Y/C de una videocámara, señales de
audio y vídeo compuestas, y sus conectores de salida
para conexión derivada.
Para controlar la señal de entrada a través de estos
conectores, presione el selector de línea A (LINE A)
en el panel frontal.
Si conecta simultáneamente la entrada Y/C y la
entrada de vídeo, se selecciona primero la entrada Y/C.
Y/C IN (tipo mini DIN de 4 terminales)
Conéctelo a la salida separada de Y/C de una
videograbadora, una videocámara u otro equipo de
vídeo.
Y/C OUT (tipo mini DIN de 4 terminales)
Conector IN Y/C de salida derivada. Conéctelo a la
entrada separada de Y/C de una videograbadora o a
otro monitor.
Cuando el cable está conectado a este conector, la
terminación de 75 ohmios de la entrada se libera
automáticamente y la señal de entrada al conector
IN Y/C sale de este conector.
VIDEO IN (BNC)
Conéctelo a una salida de video de un equipo de
video como una videograbadora o una cámara.
Para una conexión de salida derivada, conéctelo a
una salida de video de otro monitor.
AC IN LINE A LINE B
VIDEO
AUDIO
IN OUT
IN OUT
VIDEO
AUDIO AUDIO
PARALLEL REMOTE
SERIAL REMOTE
OPTION AUDIO INPUT
RGB/COMPONENT
IN OUT
IN OUT
B/P
B
G/Y
R/P
R
IN OUT
IN OUT IN OUT
EXT
SYNC
IN OUT
IN OUT
12
1
2
34
567 8
9

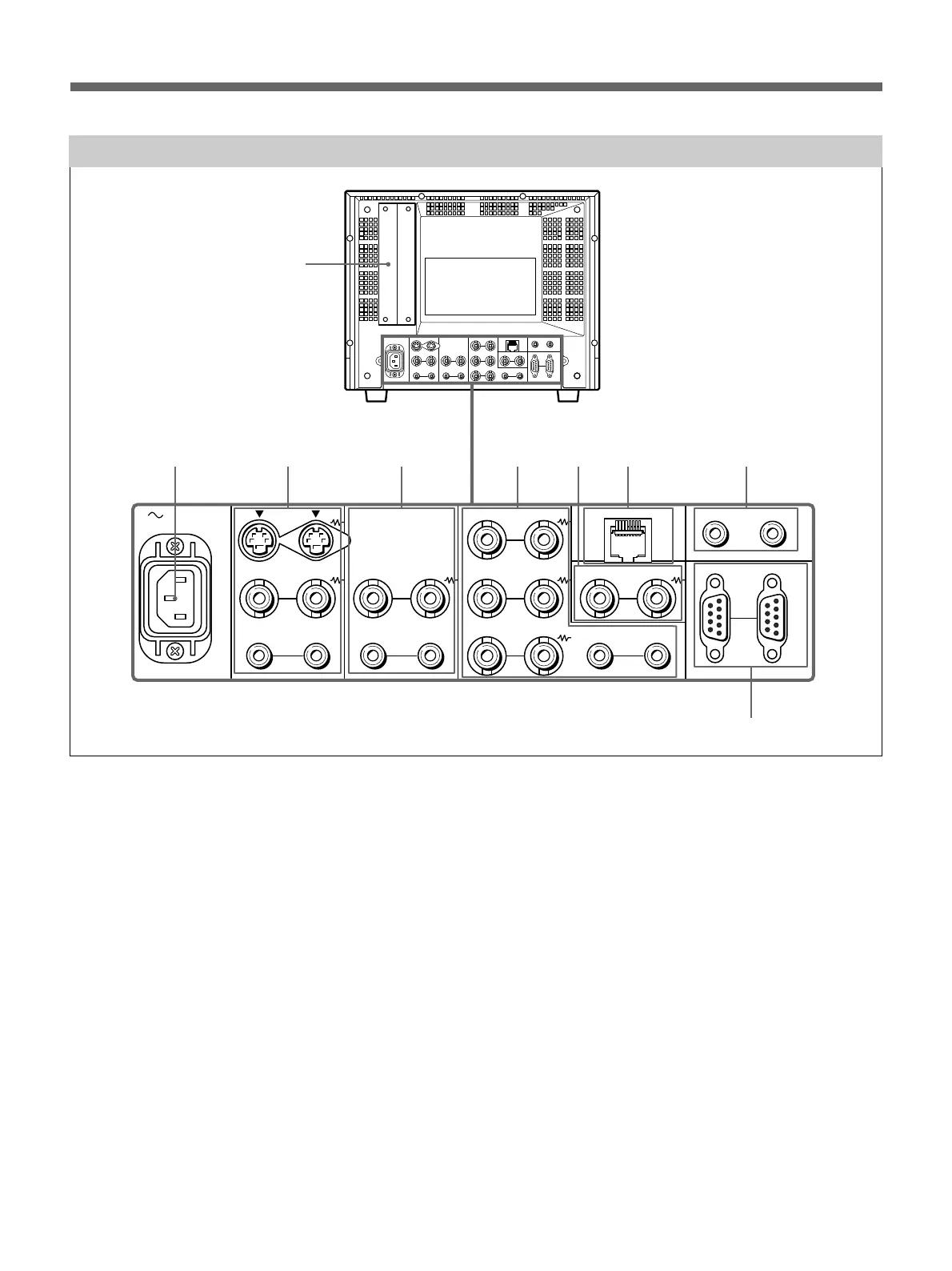

Panel posterior
