Stihl FS 510 C-M User Manual

FS 510 C-M, FS 560 C-M
français
77

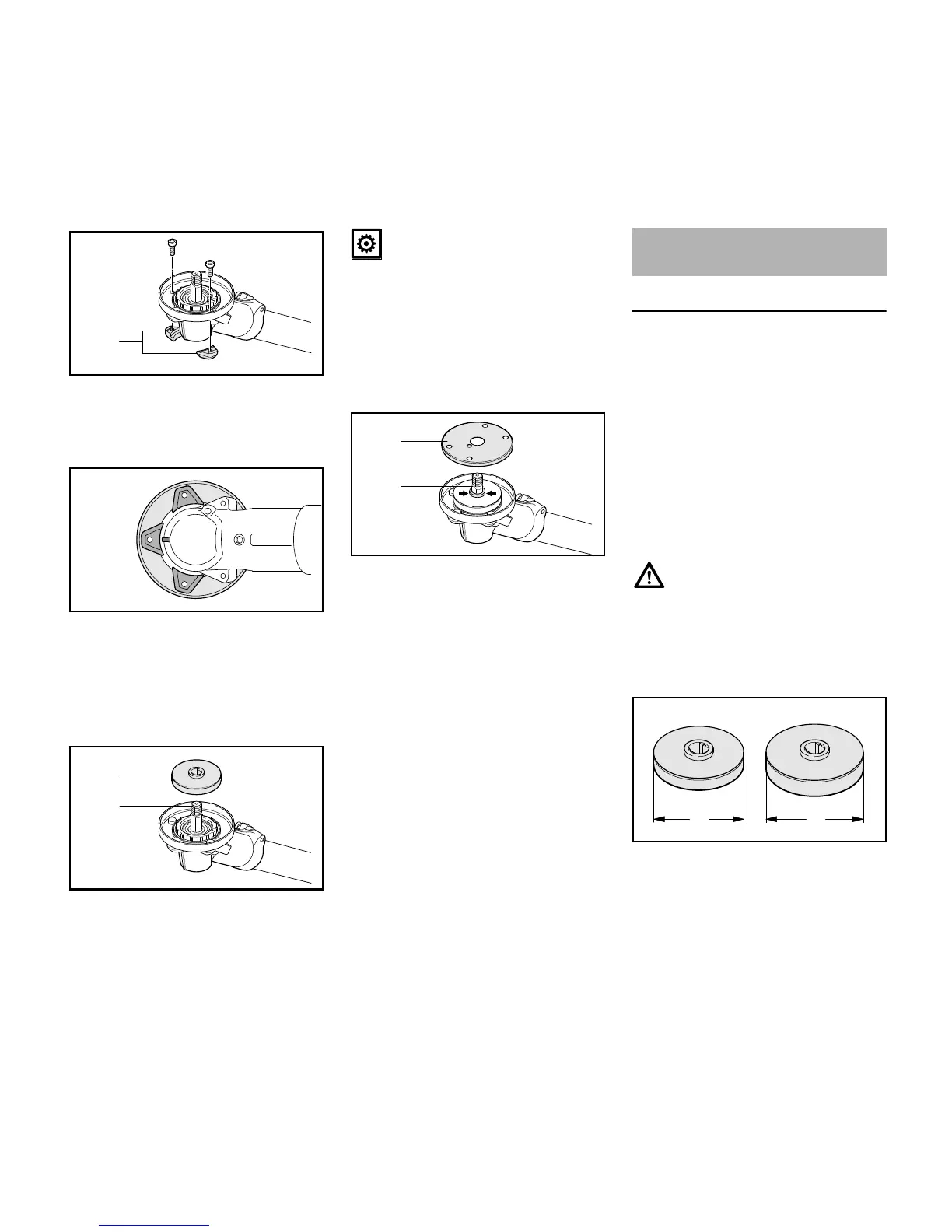

N monter également les deux autres
supports latéraux (4) sur le
réducteur et serrer seulement
légèrement les vis ;
N positionner le déflecteur destiné à
empêcher l'enroulement de l'herbe
de telle sorte que le support avant
soit centré par rapport à la nervure
du réducteur ;
N serrer fermement toutes les vis ;
N glisser le disque de pression (5) de
60 mm de diamètre sur l'arbre (1) ;
Utiliser exclusivement le disque de
pression de 60 mm de diamètre. Il est
interdit d'utiliser le disque de pression de
65 mm de diamètre, car ses dimensions
ne conviennent pas – voir chapitre
« Montage de l'outil de coupe » /
« Montage de la tête faucheuse » /
« Montage des couteaux à herbe ».
N poser la rondelle de protection (6)
sur le disque de pression – le collet
circulaire (flèche) de l'arbre (1) doit
être entièrement visible.
Pièces de fixation pour l'outil de coupe
Le jeu de pièces joint pour la fixation de
l'outil de coupe peut différer suivant
l'outil de coupe livré avec l'équipement
de première monte d'une machine
neuve.
Pour le post-équipement de la machine
avec d'autres outils de coupe, des outils
de coupe et les capots protecteurs ainsi
que les pièces de fixation qui
conviennent sont livrables en tant
qu'accessoires optionnels, voir chapitre
« Accessoires optionnels ».
Utiliser les pièces de fixation qui
conviennent pour l'outil de coupe
respectif et les ajuster comme décrit à la
section « Montage de l'outil de coupe ».
Disque de pression
– Version de diamètre A=60mm
pour la fixation de têtes faucheuses
et de couteaux à herbe.
– Version de diamètre A=65mm
pour la fixation de couteaux à taillis,
de couteaux de broyage et de scies
circulaires.
002BA504 KN
4
002BA512 KN
002BA505 KN
5
1
002BA506 KN
6
1
Montage de l'outil de coupe
681BA188 KN
A
A
