FS 510 C-M, FS 560 C-M
français
95

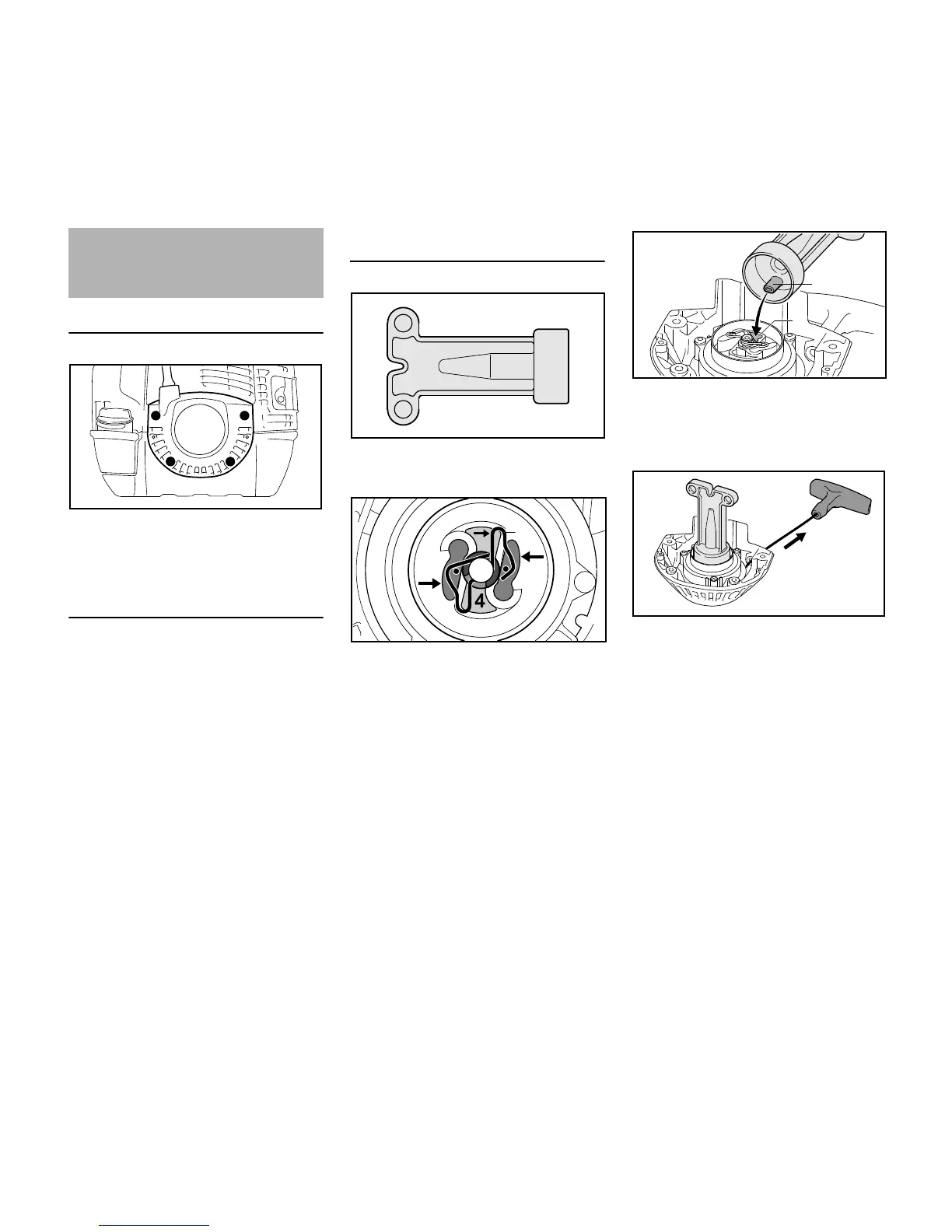

Démontage du lanceur
N Dévisser les vis (1) ;
N enlever le lanceur.
Remplacement du câble de lancement /
du ressort de rappel
N Si le câble de lancement ou le
ressort de rappel a cassé, continuer
comme indiqué à la section
« Démontage de la poulie à
câble » ;
N si l'on veut remplacer le câble de
lancement ou le ressort de rappel
par précaution, avant qu'ils soient
cassés, continuer avec la section
suivante.
Relâchement de la tension du ressort de
rappel
N Utiliser la clé de tension livrable en
tant qu'accessoire optionnel.
N Au besoin, faire pivoter les
cliquets (2) vers l'intérieur ;
N faire pivoter l'agrafe à ressort (3)
pour la dégager des évidements (4)
de l'entraîneur (5) ;
N appliquer la clé de tension dans
l'entraîneur de telle sorte que le
téton (6) vienne en prise dans l'un
des évidements (4) ;
N en tirant sur la poignée de
lancement, sortir le câble de
lancement à fond ;
N retenir la clé de tension et le lanceur
de telle sorte que le câble de
lancement ne se rembobine pas ;
Remplacement du câble de
lancement / du ressort de
rappel
1 1
1 1
2709BA021 KN
9926BA036 KN
2
2
5
3
9926BA037 KN
6
4
9926BA038 KN
9926BA039 KN
