Stihl GH 460 User Manual

247
DEENFRNLITESPTNOFIDAPLSK SV
0478 216 9906 A - SV
7.1 Packa upp kompostkvarnen
● Öppna förpackningen.
Monteringsläge:
● Ta ut grundmaskinen (A) ur
förpackningen med hjälp av en andra
person och placera den på marken.
● Ta bort kartonginsatsen (1) och placera
den på marken. Ta bort hjulen (F) och
hjulstativen (B, C).
● Placera kartonginsatsen (1) med den
stängda sidan uppåt på marken.
● Lyft grundmaskinen (A) med hjälp av en
andra person och placera den på
kartonginsatsen (1) som bilden visar.
7.2 Montera stöd
1 Montera höger hjulstativ och
vänster hjulstativ:
● Placera grundmaskinen i
monteringsläge. (Ö 7.1)
Montera höger hjulstativ:
● Placera höger hjulstativ (B) på insidan
av den vinklade hållarplattan (1).
Samtidigt måste hålen på hjulstativet
stämma överens med hålen på
hållarplattan.
● Placera en mutter (J) på insidan. Sätt in
skruven (I) genom hålen (2) i
hållarplattan och i hjulstativet, och
skruva fast i muttern (J), men dra inte åt
den ännu.
● Upprepa momentet för det andra hålet
på höger hjulstativ.

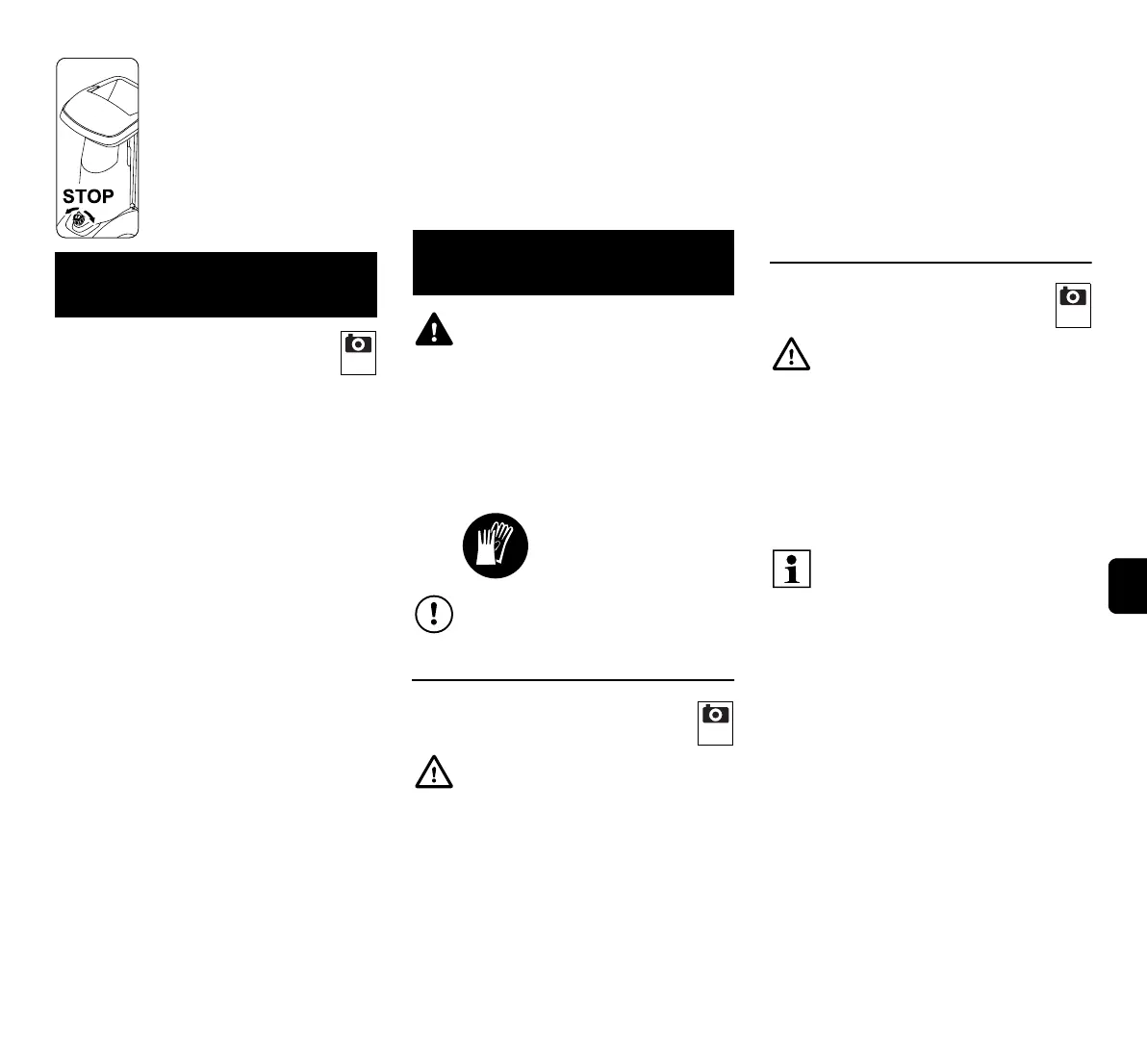

Strömbrytaren finns på
maskinens framsida. Vrid på
strömbrytarens svarta vrid-
knapp för att stänga av
maskinen.
6. Leveransens omfattning
Pos. Beteckning Antal
A Grundmaskin 1
B Höger hjulstativ 1
C Vänster hjulstativ 1
D Stödben 2
E Plugg 2
F Hjul 2
G Låsring 2
H Axel 1
I Torxskruv
M8x40
3
J Mutter M8 2
K Inmatningstratt ATO 400 1
L Utkastsförlängning 1
M Styrplåt 1
N Utkastplåt 1
O Torxskruv
P5x20
6
P Platt rundskruv
M6x16
1
Q Torxskruv
M6x16
2
R Mutter M6 3
S Skruvnyckel 1
2
T Monteringsverktyg 1
U Sexkantskruv
M14x130
1
• Bruksanvisning 1
• Bruksanvisning
förbränningsmotor
1
7. Göra maskinen klar för
användning
Risk för personskador!
Läs noggrant kapitlet ”För din
säkerhet” (Ö 4.) och beakta alla
säkerhetsanvisningar före
montering av kompostkvarnen.
Beakta alla åtdragningsmoment i
kapitlet ”Göra maskinen klar för
användning” (Ö 7.), för att undvika
skador på maskinen.
Använd skyddshandskar
och undvik kontakt med
knivarna.
Undvik skador på maskinen!
Maskinen bör skyddas med kartong
mot repor innan den tippas.
Risk för personskador!
Lyft maskinen endast med hjälp av
en andra person. Se till att
kartonginsatsen (1) inte skadas.
Pos. Beteckning Antal
3
Risk för personskador!
Knivskyddet måste monteras, för
att förhindra risken för
personskador pga vassa knivar.
(Ö 7.4)
Båda hjulstativen måste monteras
på grundmaskinen, så att hålen för
axeln är på baksidan (på
verktygsfackets sida).
4

Stihl GH 460 Specifications

General

Power	3400 W
Product color	Black, Orange, White
Uncertainty K	3 dB
Cutting system	Blade
Transport wheels	Yes
Rated speed (max)	2740 RPM
Sound power level	104 dB
Material throughput	- kg/h
Collection box capacity	- L
Maximum branch thickness	60 mm

Weight and Dimensions

Weight	59000 g
