HT 105, HT 134, HT 135
français
51

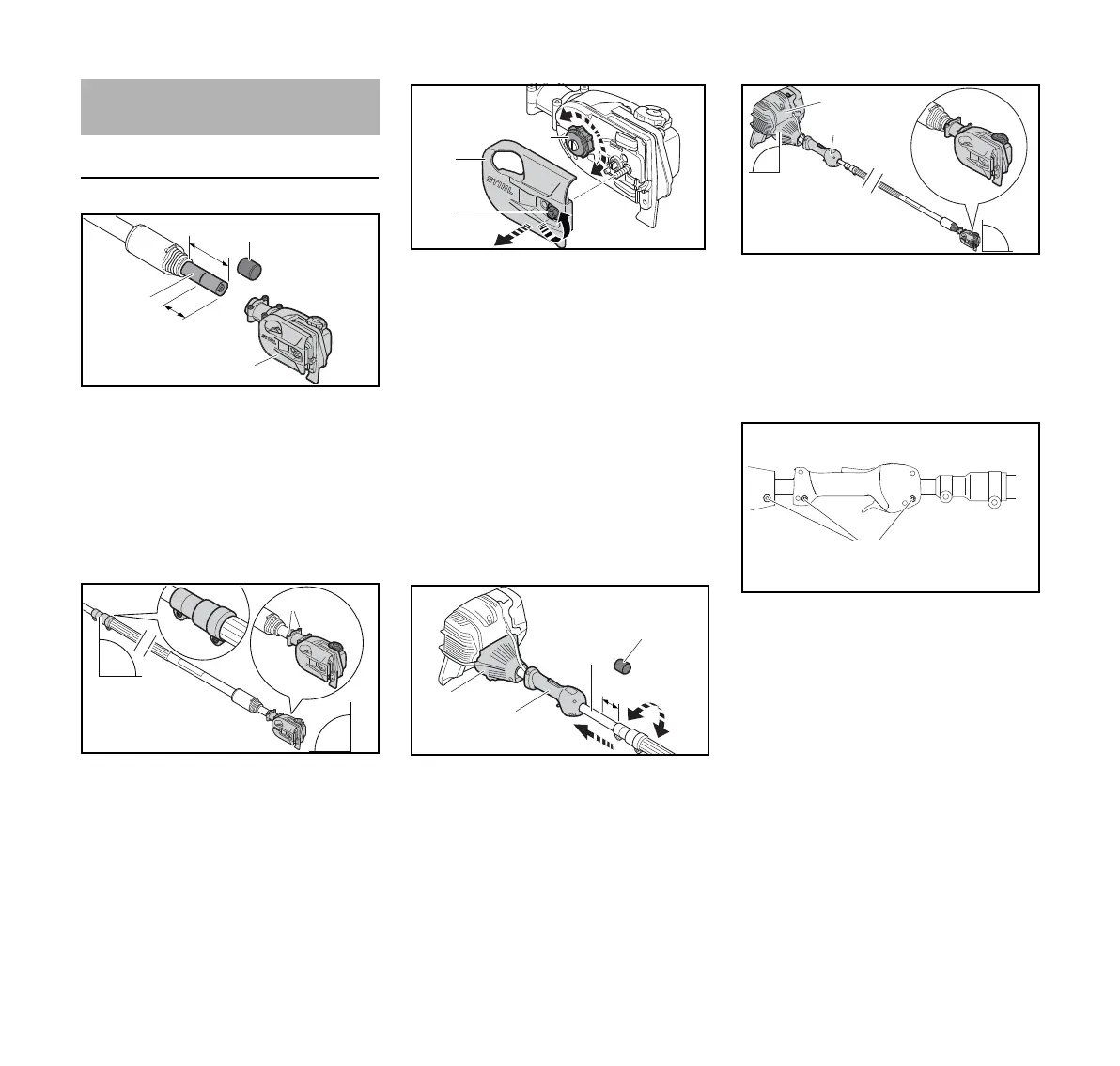

Assemblage de la perche élagueuse
N Extraire le capuchon (1).
N Ajuster le tube télescopique à la
cote a = 10 cm (HT 105, HT 135).
N Faire une marque sur le tube (2), à
la cote b = 6 cm.
N Glisser le réducteur (3) sur le
tube (2), jusqu'à la marque b.
N Positionner le manchon de
serrage (4) (avec les vis de serrage
sur le côté inférieur du tube) et le
réducteur (3) (avec le bouchon du
réservoir d'huile orienté vers le
haut) comme montré sur
l'illustration.
N Serrer fermement les vis (5).
S'il n'est pas possible de pousser le
réducteur (3) sur le tube (2), jusqu'à la
marque b :
N Dévisser l'écrou (7) et enlever le
couvercle de pignon (6).
N Faire tourner le pignon (8) et glisser
le réducteur (3) sur le tube (2),
jusqu'à la marque b.
N Appliquer le couvercle de
pignon (6).
N Visser et serrer fermement
l'écrou (7).
HT 105, HT 135
N Enlever le capuchon de
protection (9).
N Faire tourner le tube (2) en le
poussant en direction de la poignée
de commande (10) et du
carter (11), jusqu'à obtention de la
distance c = 2 cm.
N Positionner le carter (11) (avec la
pompe d'amorçage manuelle vers
le haut), la poignée de commande
(avec le bouton d'arrêt vers le haut)
et le réducteur (3) (avec le bouchon
du réservoir à huile vers le haut)
comme montré sur l'illustration.
N Serrer fermement les vis (12).
Après cela, il ne faudra plus
désassembler la perche élagueuse.
Assemblage
b
1
2
3
a
0000098170_001
4
3
90°
90°
5
0000098528_001
7
6
8
0000098622_001
9
2
10
11
c
0000098171_001
11
10
3
90°
90°
0000098529_001
12
0000098594_001
