Stihl SHE 81 User Manual

BGE 61, BGE 71, BGE 81, SHE 71, SHE 81
suomi
102
N Irrota verkkopistoke pistorasiasta

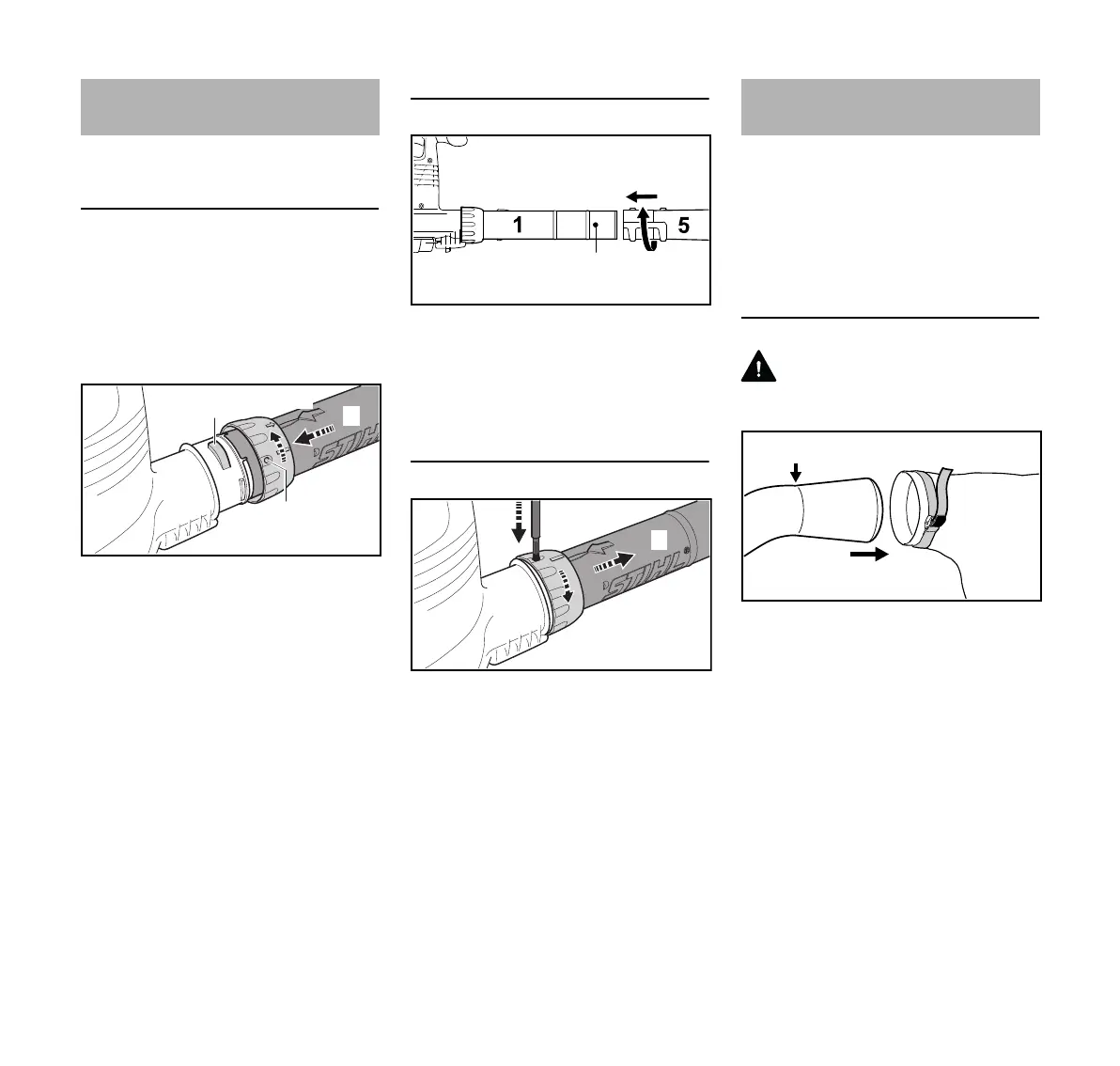

Puhallusputken asentaminen
BGE 71, BGE 81:
Puhaltimen voi käynnistää vain, jos
puhallusputki on asennettu oikein
paikalleen. Liitosmutteri liikuttaa
kytkintä, joka sulkee moottorin
käynnistysvirtapiirin.
N Aseta syvennykset kohdakkain.
Nuolen (2) on oltava
puhallusputken (1) yläpintaa vasten
N Työnnä puhallusputki (1)
vasteeseen saakka puhaltimen
kotelon yhteeseen (3)
N Työnnä liitosmutteri (4) puhaltimen
kotelon yhteen (3) päälle ja kierrä
mutteria nuolen suuntaan, kunnes
kieleke (5) lukittuu liitosmutterin
aukkoon (6).
BGE 71, BGE 81:
N Turvakytkimen kytkeytyminen on
kuultavissa
Suuttimen asentaminen
N Työnnä suutin (5) asennossa (a)
(pitkä) tai asennossa (b) (lyhyt),
tappiin (6) saakka
puhallusputken (1) päälle ja lukitse
suutin nuolen suuntaisesti
Puhallusputken irrottaminen
N Sammuta moottori
N Paina lukitsin sopivalla työkalulla
liitosmutterin aukon sisään
N Kierrä liitosmutteria (4) nuolen
suuntaan vasteeseen saakka
N Poista puhallusputki (1)
Imusilppurin voi käynnistää vain, jos
putkikäyrä ja imuputki on asennettu
oikein. Liitosmutterit liikuttavat kytkintä,
joka sulkee moottorin
käynnistysvirtapiirin.
N Irrota verkkopistoke pistorasiasta
Putkikäyrän asentaminen
VAROITUS
Keräyssäkin vetoketjun on oltava kiinni
N Vie putkikäyrä (1) keräyssäkin
sisään (2) merkintään (nuoli)
saakka
N Kiristä keräyssäkin nauha (3) ja
paina solki (4) alas
Puhaltimen kokoaminen
2
4
1
5
3
6
0000-GXX-2307-A0
a
290BA004 KN
6
b
4
1
0000-GXX-2308-A0
Imusilppurin kokoaminen
4
290BA015 KN
3
2
1

Stihl SHE 81 Specifications

General

AC input voltage	230 V
Maximum input power	1400 W
Bag capacity	45 L
Product color	Black, White
Vibration emission	5.6 m/s²
Detachable collection bag	Yes

Weight and Dimensions

Weight	4500 g
