Stihl SHE 81 User Manual

BGE 61, BGE 71, BGE 81, SHE 71, SHE 81
Nederlands
214
De zuigHakselaar kan alleen worden
ingeschakeld als het kniestuk en de
zuigpijp correct zijn gemonteerd. De
wartelmoeren activeren een schakelaar
die het stroomcircuit voor het starten van
de motor sluit.
N De netsteker uit de contactdoos
trekken

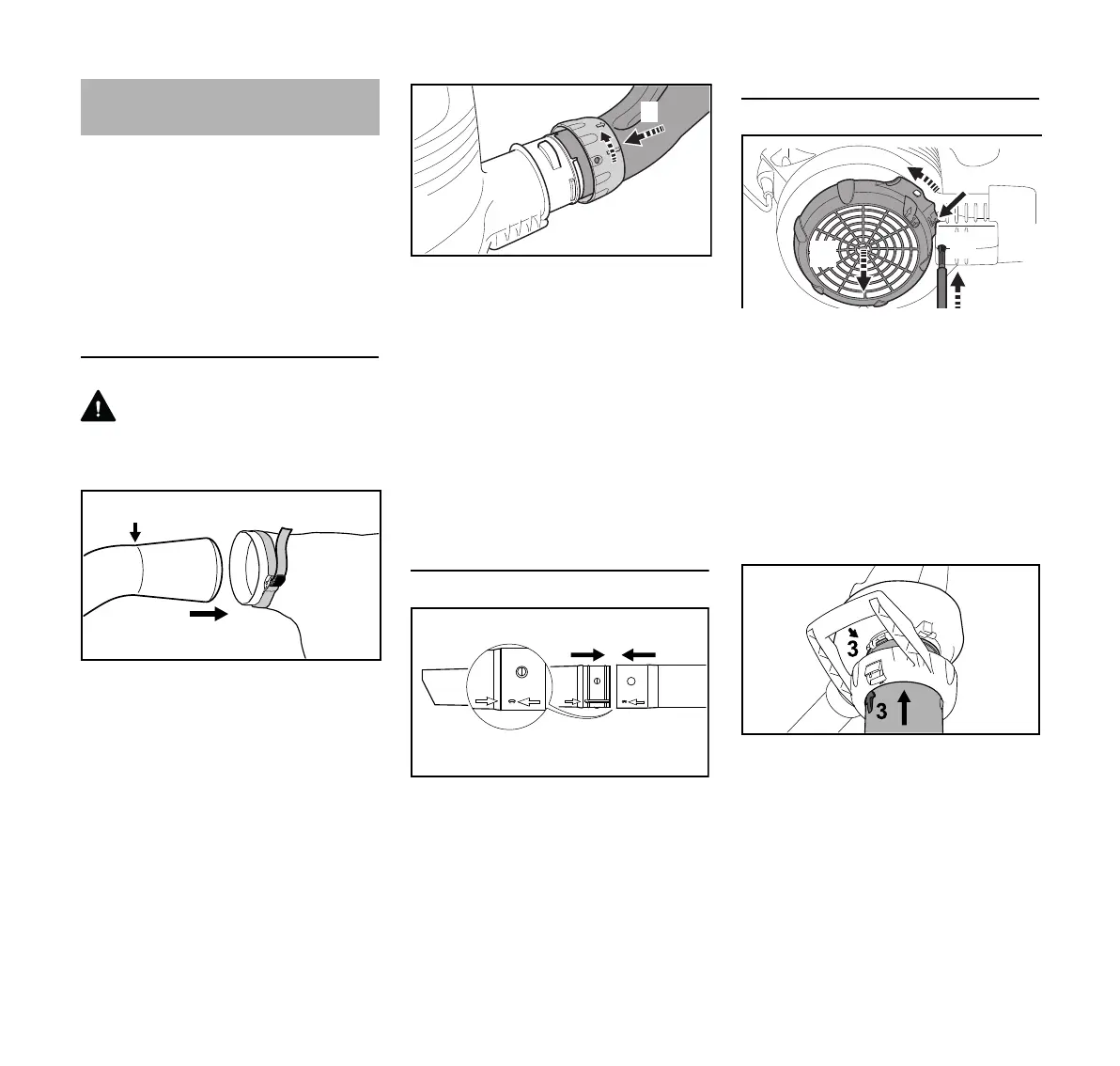

Kniestuk monteren
WAARSCHUWING
De ritssluiting van de opvangzak moet
dicht zijn
N Kniestuk (1) tot aan de markering
(pijl) in de opvangzak (2) schuiven
N Band (3) op de opvangzak
vasttrekken en de gesp (4) naar
beneden drukken
N De uitsparingen met elkaar in lijn
brengen
N Het kniestuk (5) tot aan de aanslag
in de aansluitmond (6) van het
blaasventilatorhuis schuiven
N De wartelmoer (7) over de
aansluitmond (6) van het
blaasventilatorhuis schuiven en in
de richting van de pijl tot aan de
aanslag draaien. De
veiligheidsschakelaar wordt
hoorbaar geactiveerd
Zuigpijp completeren
N De zuigpijp en het
zuigpijpverlengstuk aan de hand
van de pijlen uitlijnen, in elkaar
schuiven en vergrendelen
Zuigpijp monteren
N Motor uitschakelen
N De borgpen (1) met een hiertoe
geschikt gereedschap via de boring
indrukken
N Lip (pijl) naar het
blaasventilatorhuis drukken en
ingedrukt houden
N Beschermrooster (2) tot aan de
aanslag in de richting van de pijl
draaien en wegnemen
N Pijlen (3) met elkaar in lijn brengen
N De zuigpijp tot aan de aanslag in de
aanzuigopening van het
blaasventilatorhuis schuiven
ZuigHakselaar completeren
4
290BA015 KN
3
2
1
7
5
6
0000-GXX-2309-A0
295BA080 KN
2
1
0000-GXX-2310-A0
290BA009 KN

Stihl SHE 81 Specifications

General

AC input voltage	230 V
Maximum input power	1400 W
Bag capacity	45 L
Product color	Black, White
Vibration emission	5.6 m/s²
Detachable collection bag	Yes

Weight and Dimensions

Weight	4500 g
