Stihl SHE 81 User Manual

BGE 61, BGE 71, BGE 81, SHE 71, SHE 81
italiano
121

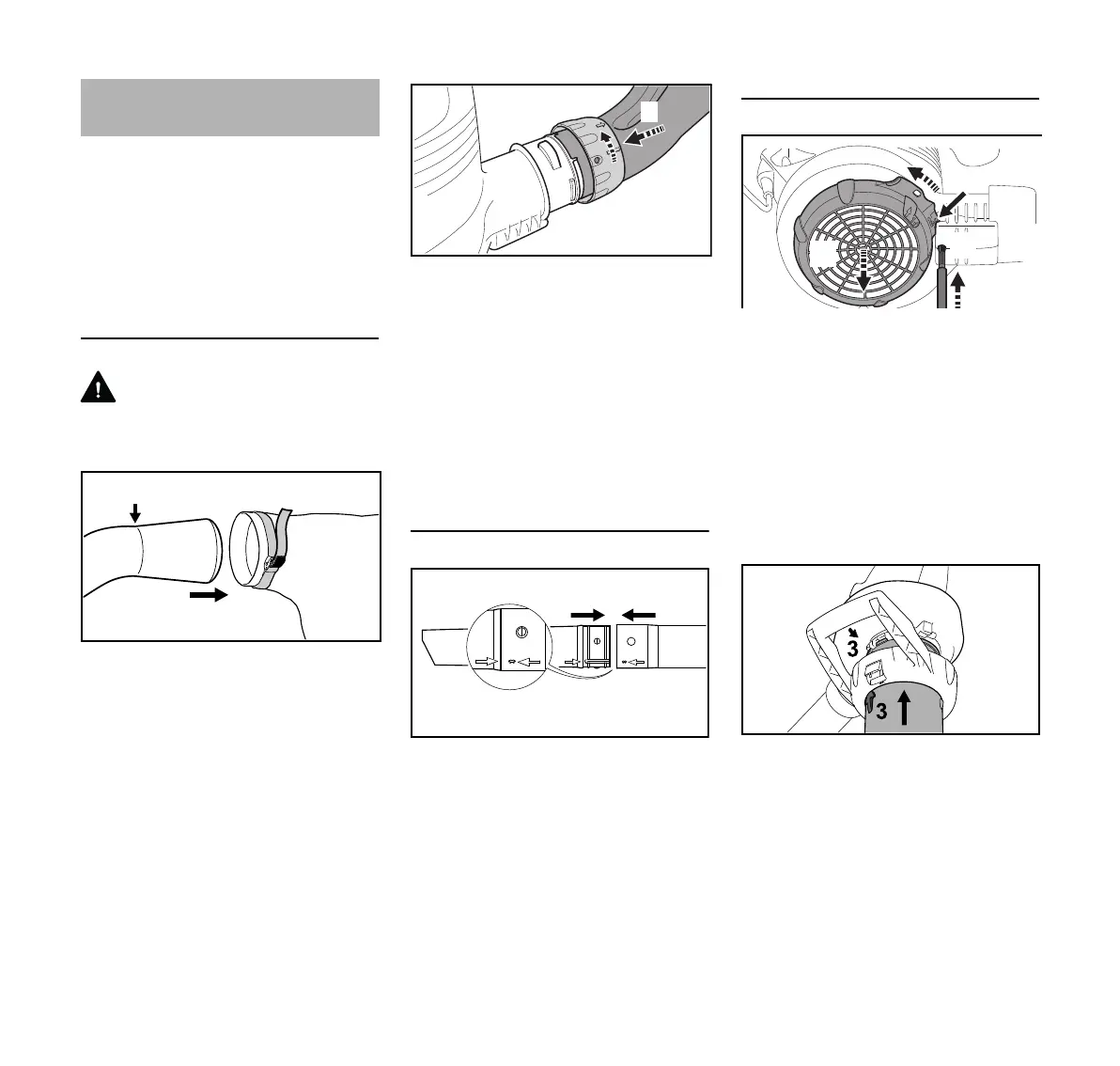

L’aspiratore-trituratore può essere
inserito solo se il collettore e il tubo
soffiante sono stati correttamente
montati. I dadi a risvolto azionano un
interruttore, che chiude il circuito
all’avviamento del motore.
N Staccare la spina di rete dalla presa
Montaggio del collettore
AVVERTENZA
La cerniera del sacchetto deve essere
chiusa
N Introdurre il collettore (1) nel
sacchetto di raccolta (2) fino al
riferimento (freccia)
N stringere la fascetta (3) sul
sacchetto e spingere in basso la
fibbia (4)
N fare coincidere gli incavi
N innestare fino all’arresto il
collettore (5) nel manicotto (6) della
carenatura ventola
N calzare il dado a risvolto (7) sul
manicotto (6) della carenatura
ventola e girarlo in direzione della
freccia fino all’arresto. Si percepisce
l’azionamento dell’interruttore di
sicurezza
Completamento del tubo aspiratore
N Allineare sulle frecce il tubo
soffiatore e la sua prolunga;
spingerli contro e innestarli a scatto
Montaggio del tubo aspiratore
N Spegnere il motore
N Con un attrezzo adatto, spingere la
linguetta (1) attraverso l’apertura sul
dado
N Premere e tenere premuta la
linguetta (freccia) sul carter
soffiatore
N Girare la griglia di protezione (2)
fino all’arresto in direzione della
freccia
N Fare coincidere le frecce (3)
N Innestare fino all’arresto il tubo
nell’apertura di aspirazione della
carenatura ventola
Completamento
dell’aspiratore-trituratore
4
290BA015 KN
3
2
1
7
5
6
0000-GXX-2309-A0
295BA080 KN
2
1
0000-GXX-2310-A0
290BA009 KN

Stihl SHE 81 Specifications

General

AC input voltage	230 V
Maximum input power	1400 W
Bag capacity	45 L
Product color	Black, White
Vibration emission	5.6 m/s²
Detachable collection bag	Yes

Weight and Dimensions

Weight	4500 g
