BGE 61, BGE 71, BGE 81, SHE 71, SHE 81
français
47
N Débrancher la fiche de la prise de
courant.

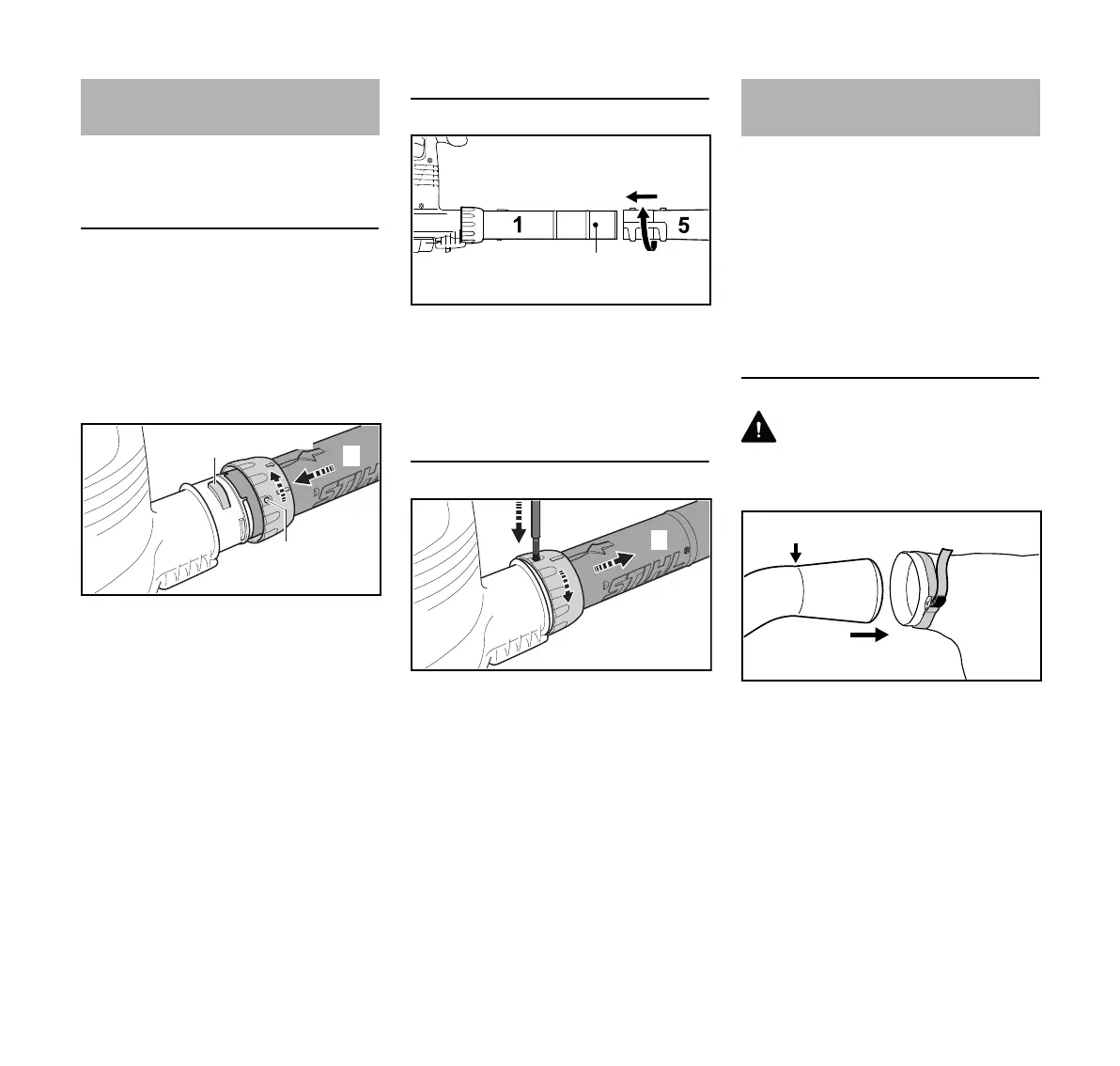

Montage du tube de soufflage
BGE71,BGE81:
Le souffleur ne peut être mis en marche
que si le tube de soufflage a été monté
correctement. L'écrou-chapeau
actionne un contacteur qui ferme le
circuit électrique de mise en marche du
moteur.
N Faire coïncider les échancrures. La
flèche (2) doit se trouver sur le côté
supérieur du tube de soufflage (1).
N Introduire le tube de soufflage (1)
dans le raccord (3) du carter de
turbine, jusqu'en butée.
N Glisser l'écrou-chapeau (4) par-
dessus le raccord (3) du carter de
turbine et le faire tourner dans le
sens de la flèche jusqu'à ce que la
languette (5) s'encliquette dans
l'orifice (6) de l'écrou-chapeau.
BGE71,BGE81:
N Le contacteur de sécurité est
actionné avec un déclic audible.
Montage de la buse
N Glisser la buse (5) sur le tube de
soufflage (1) jusqu'au téton (6),
dans la position (a) (plus grande
longueur) ou dans la position (b)
(longueur réduite) et la verrouiller.
Démontage du tube de soufflage
N Arrêter le moteur.
N Enfoncer la languette à l'aide d'un
outil approprié, à travers l'orifice de
l'écrou-chapeau.
N Tourner l'écrou-chapeau (4) dans le
sens de la flèche, jusqu'en butée.
N Enlever le tube de soufflage (1).
L'aspiro-broyeur ne peut être mis en
marche que si le raccord coudé et le
tube d'aspiration ont été montés
correctement. Les écrous-chapeaux
actionnent un contacteur qui ferme le
circuit électrique de mise en marche du
moteur.
N Débrancher la fiche de la prise de
courant.
Montage du raccord coudé
AVERTISSEMENT
La fermeture à glissière du sac de
ramassage doit être fermée.
N Introduire le raccord coudé (1) dans
le sac de ramassage (2), jusqu'à la
marque (flèche).
N Serrer le collier (3) sur le sac de
ramassage et rabattre la boucle (4).
Assemblage du souffleur
2
4
1
5
3
6
0000-GXX-2307-A0
4
1
0000-GXX-2308-A0
Assemblage de l'aspiro-
broyeur
