16
Après un changement de l’hélice, procéder à
nouveau au contrôle précédent pour vérifier
que le régime du moteur à plein gaz est dans
les limites spécifiées.

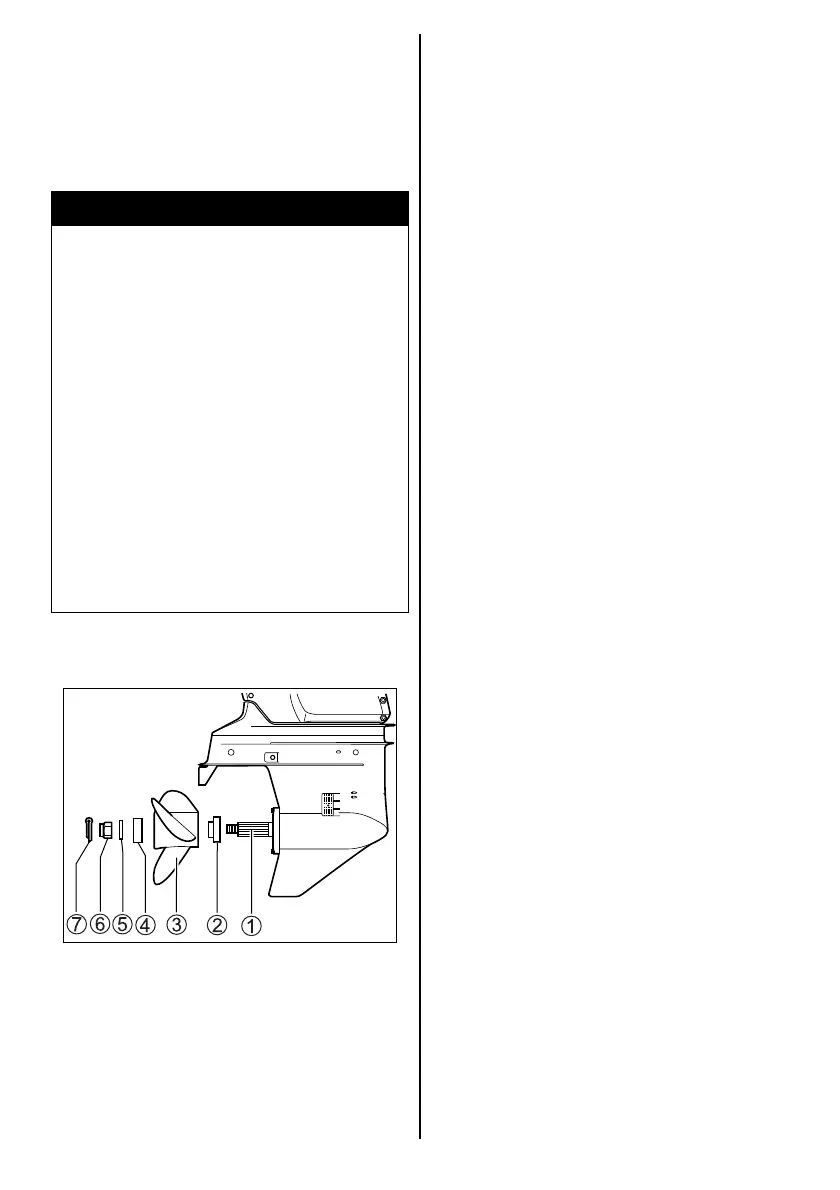

MONTAGE DE L’HÉLICE
Pour monter une hélice sur le moteur hors-
bord, procéder comme suit:
1. Enduire les cannelures de l’arbre d’hélice 1
d’une généreuse couche de graisse hydro-
fuge afin d’empêcher la formation de rouille.
2. Mettre la butée 2 sur l’arbre.
3. Faire coïncider les cannelures de l’arbre
d’hélice et celles du moyeu de l’hélice puis
glisser l’hélice 3 sur l’arbre.
AVERTISSEMENT
Ne pas manquer de suivre les précau-
tions d’usage pendant la pose ou la
dépose de l’hélice, afin d’éviter tout ris-
que de blessure grave.
Pour monter ou déposer l’hélice:
• Toujours mettre la boîte au
“
point
mort
”
et enlever la plaque de ver-
rouillage du contacteur d’arrêt
d’urgence pour éviter toute remise en
route accidentelle du moteur.
• Revêtir des gants de sécurité pour se
protéger les mains et
“
verrouiller
”
l’hélice en insérant un bloc de bois
entre les pales et la plaque anticavita-
tion.
4. Mettre l’entretoise 4 et la rondelle 5 sur
l’arbre comme illustré.
5. Visser l’écrou d’hélice 6 puis, à l’aide d’une
clé dynamométrique, le serrer à un couple
de 50 – 60 N·m (5.0 – 6.0 kg-m/36.0 – 43.5
lb-ft).
6. Insérer la goupille fendue 7 et recouber ses
extrémités afin qu’elle ne puisse pas s’enle-
ver.
Pour déposer l’hélice, inverser la procédure ci-
dessus.
