3.2.4 To Disassemble The Control Head
3.2.4.1 T2010, T2015, T203X & T2060 Radios

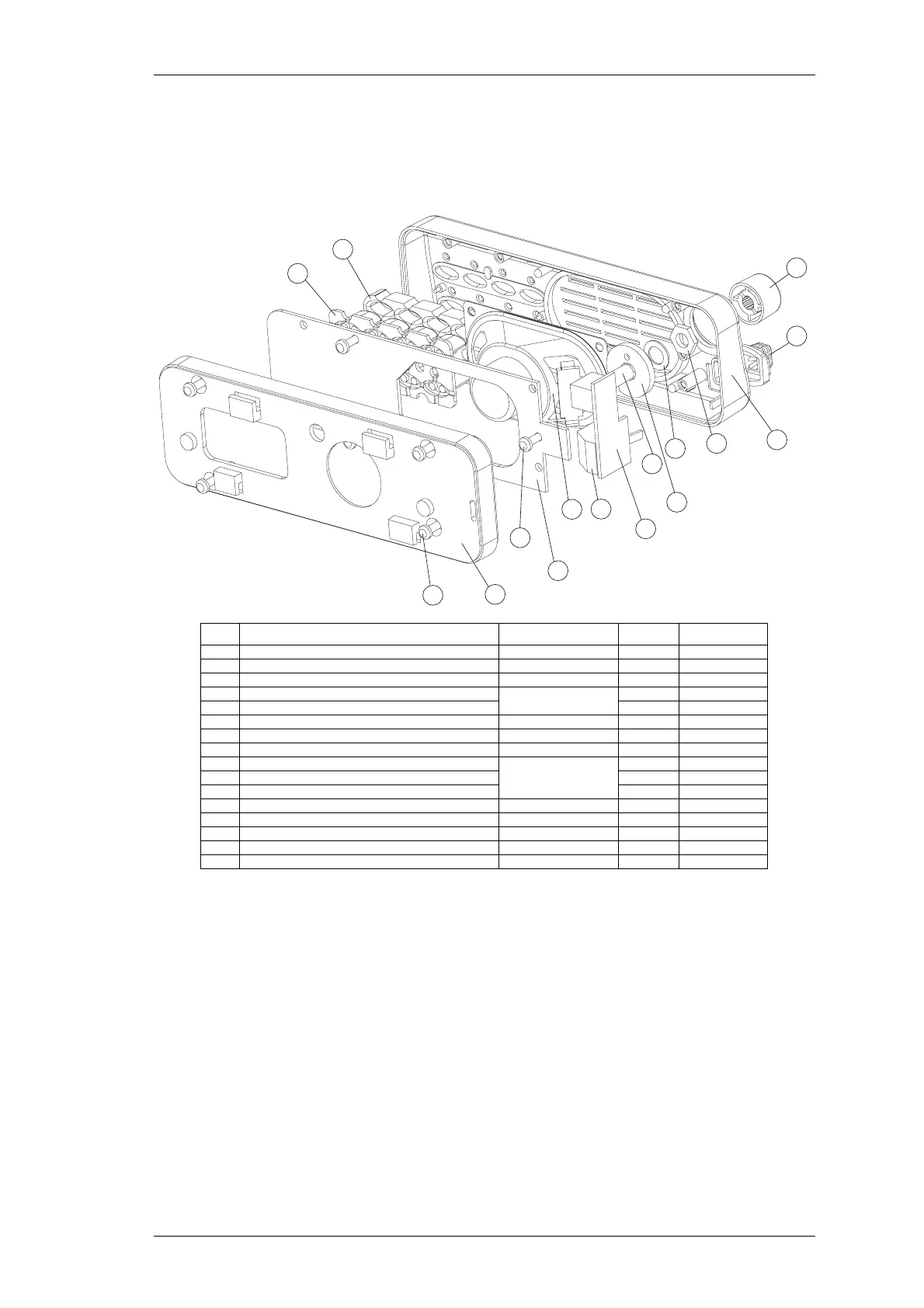

Figure 3.4 T2010, T2015 & T203X Control Head Assembly
Refer to Figure 3.4.
Remove the control head from the main chassis, as instructed in Section 3.2.3.
Remove the four adaptor plate retaining screws (16).
Remove the control head PCB retaining screws (14).
Item Description IPN Quantity Torque (in.lb)
1 KNOB 311-01042-XX 1
2 MICROPHONE GROMMET 360-02003-XX 1
3 FRONT PANEL 316-03095-XX 1
4 VOLUME POT NUT
SEE PARTS LIST
(SECTION 7)
1
5 VOLUME POT WASHER 1
6 VOLUME POT LIGHTSPREADER 304-07037-XX 1
7 LIGHTSPREADER BUTTON 304-07035-XX 1
8 BASIC KEYPAD 311-03095-XX 1
9VOLUME POT
SEE PARTS LIST
(SECTION 7)
1
10 POT PCB 1
11 MICROPHONE CONNECTOR 1
12 SPEAKER 250-00010-19 1
13 CONTROL HEAD PCB (T2010, T2015, T203X, OR T2060) SEE PARTS LIST 1
14 NO 4X3/8 SCREW (CONTROL HEAD SCREWS) 349-00010-22 3 8
15 ADAPTOR PLATE 301-00001-XX 1
16 NO 4X5/8 SCREW (ADAPTOR PLATE SCREWS) 349-00010-24 4 8
7
8
2
4
5
6
9
12
10
13
14
11
15
16
3
1
