熟悉示波器

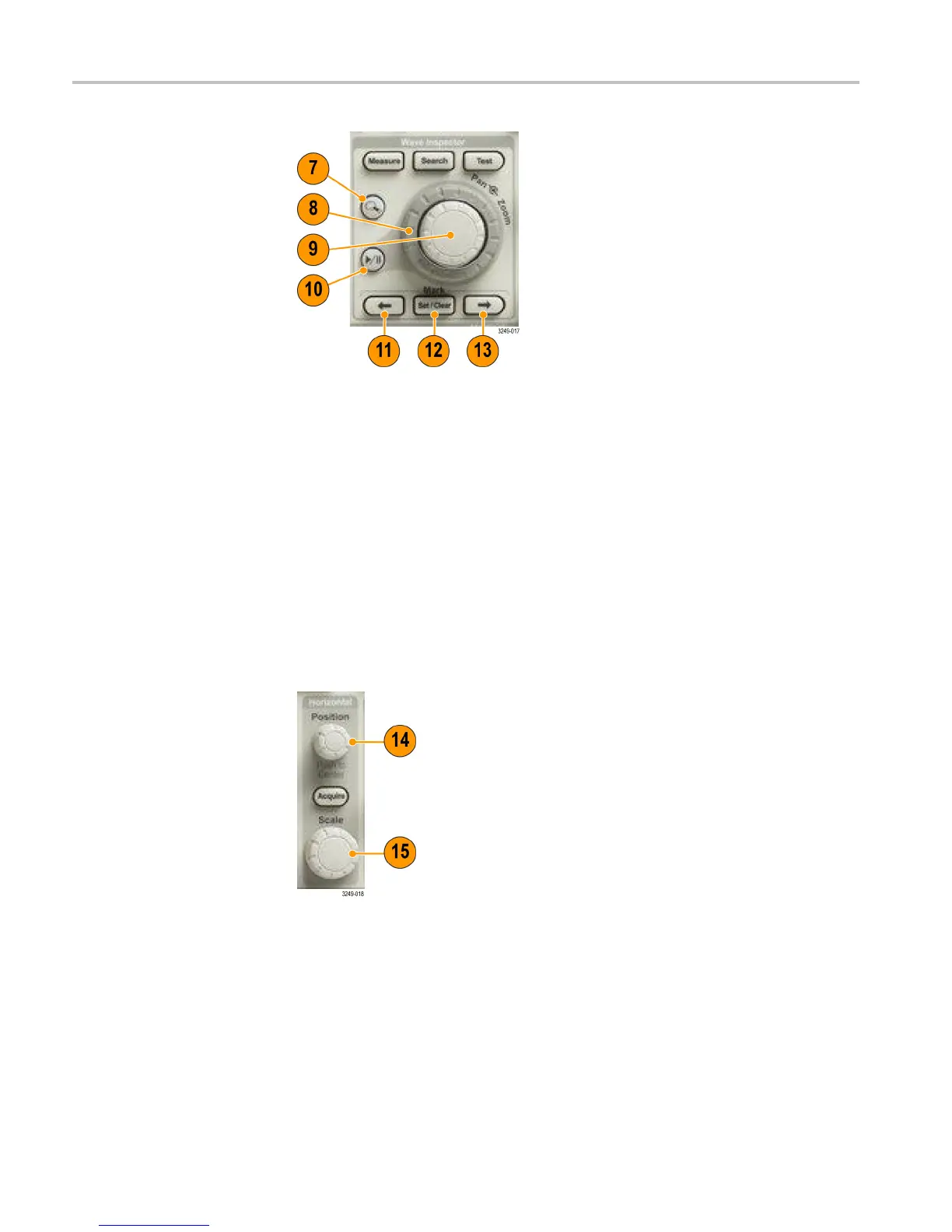

7. Zoom（缩放）按钮。按此按钮可激活缩放模式。
8. Pan（平移）（外
环旋钮）。旋转该环可以在采集的波形上滚动缩放窗
口。
9. Zoom-sca
le（缩放比例）（内环旋钮）。旋转该旋钮可以控制缩放系
数。顺时针旋转可以放大。逆时针旋转可以缩小。
10. Play-pa
use（播放/暂停）按钮。按此按钮可以开始或停止波形的自动
平移。使用平移旋钮控制速度和方向。
11. ← Prev（
← 上一个）。按此按钮可以跳到上一波形标记。
12.Set/Clear Mark（设置/清除标记）。按此按钮可以建立或删除波形标
记。
13.→ Next（→下一个）。按此按钮可以跳到下一波形标记。
14. Horizontal Position（水平位置）。旋转此旋钮可以调整触发点相对
于采集的波形的位置。延迟开启时，按此按钮即可对准中心位置。延
迟关闭时，按此按钮即可设置为 10%。
15.Horizontal Scale（水平标度）。旋转此旋钮可以调整水平标度（时
间/格）。
124 MDO3000 Installation and Safety Instructions
