Thermor R4GHD2-Mk22 User Manual

 9
Manuel d’utilisation Manuel d’utilisation
FR
Dans ce cas, pour vérier la transmission correcte des ordres de programmation, procédez
aux vérications suivantes :
Ordres
reçus
Absence de
courant
230V
pendant 3s
230V
pendant 7s
230V
-115V
négative
+115V
positive
Signal
à
transmettre
Mode
obtenu
CONFORT
CONFORT
-1°C
CONFORT
-2°C
ECO HORS GEL
ARRET
CHAUFFAGE-
DELESTAGE
Dans le cadre de la programmation par l pilote ou courant porteur, les ordres hors gel ou
délestage sont prioritaires.
Le délai de basculement du mode Confort vers le mode Eco est de l’ordre de 12 secondes.
1.5 - Verrouiller l’appareil sur son support mural
- Poser l’appareil sur le support S selon le schéma.
- Ramener l’appareil vers le support puis le relever
(èches 1 et 2).
- Introduire les pattes du support dans les trous de
l’appareil, rabaisser (èche 3).
- Verrouiller en tournant les 2 verrous V d’un demi
tour, votre appareil est xé.
2 - PRISE EN MAIN RAPIDE

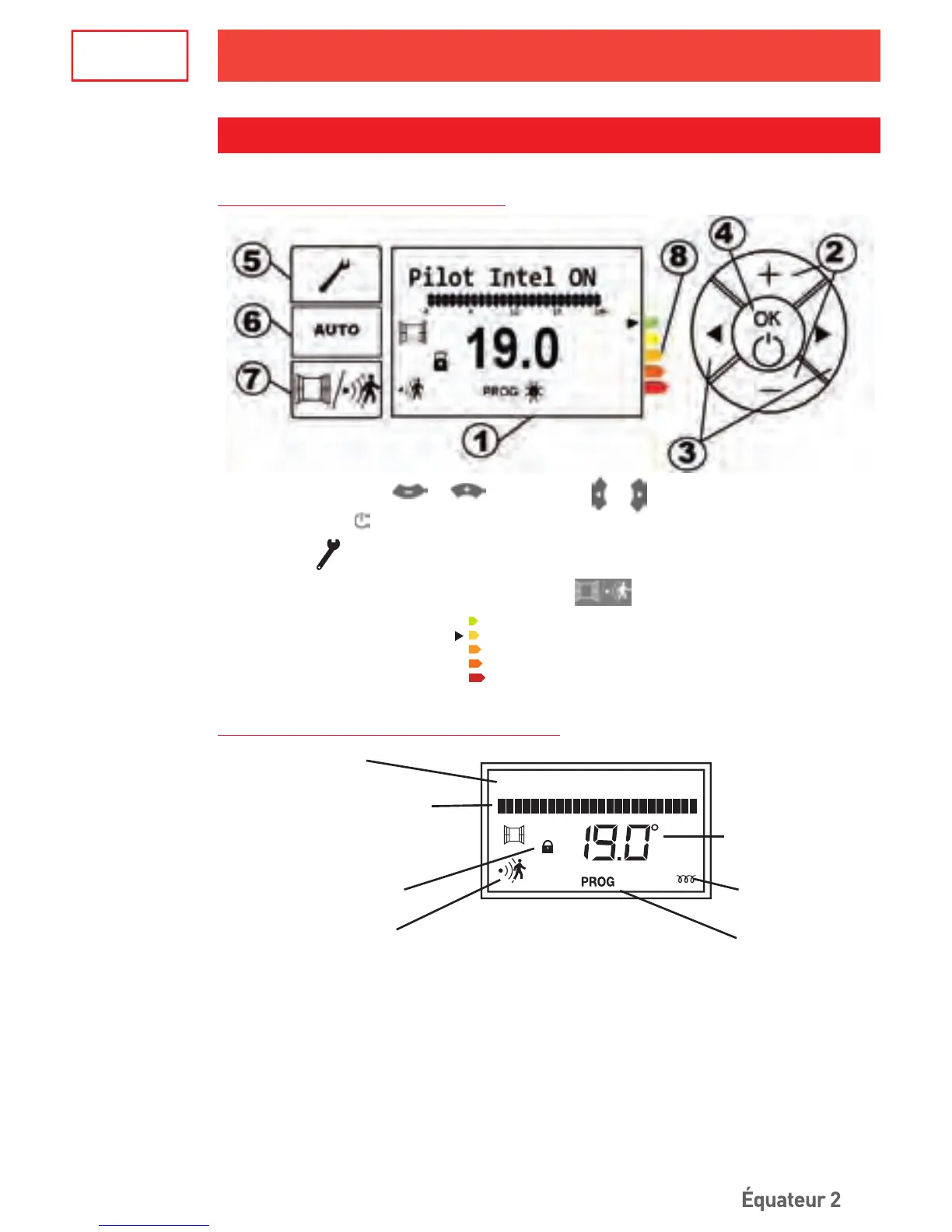

2.1 - Le Boîtier de commande
 Ecran  Touches et  Touches et
 OK/Validation - Arrêt chauffage
 Réglages
 Fonction Pilotage Intelligent
 Aération automatique/Détection de présence
 Indicateur de consommation
2.1.1 - Description de l’écran du boîtier
0h 6h 12h 18h 24h
Lundi 17H30
Ligne d'information
Afchage
T°C de consigne
Modes
Témoin de
chauffage
Afchage du programme
Pilotage Intelligent/hebdo/fp
Commandes verrouillées
Fonction aération
automatique
Sweetcontrol/détection
de présence
Equateur2_1880-1585_interieur.indd 9 18/06/12 06:19
