Mise en service
Important: La batterie n'est pas complètement chargée à l'achat. A vant d'utiliser la machine pour la
première fois, consultez le Manuel de l'utilisateur de la batterie et du chargeur .
Installation du guide et de la chaîne
DANGER
T out contact avec les dents de l’élagueuse sur perche peut causer de graves blessures.
• Retirez la batterie avant tout réglage ou entretien de l’élagueuse sur perche.
• Portez toujours des gants pour régler ou faire l'entretien de l’élagueuse.
1. Placez l’élagueuse sur une surface plane et horizontale, et n’installez pas la batterie.
2. Déposez le couvercle latéral; pour ce faire, tournez le bouton dans le sens antihoraire jusqu’à ce que le
bouton puisse être retiré, puis déposez le couvercle latéral ( Figure 3 ).

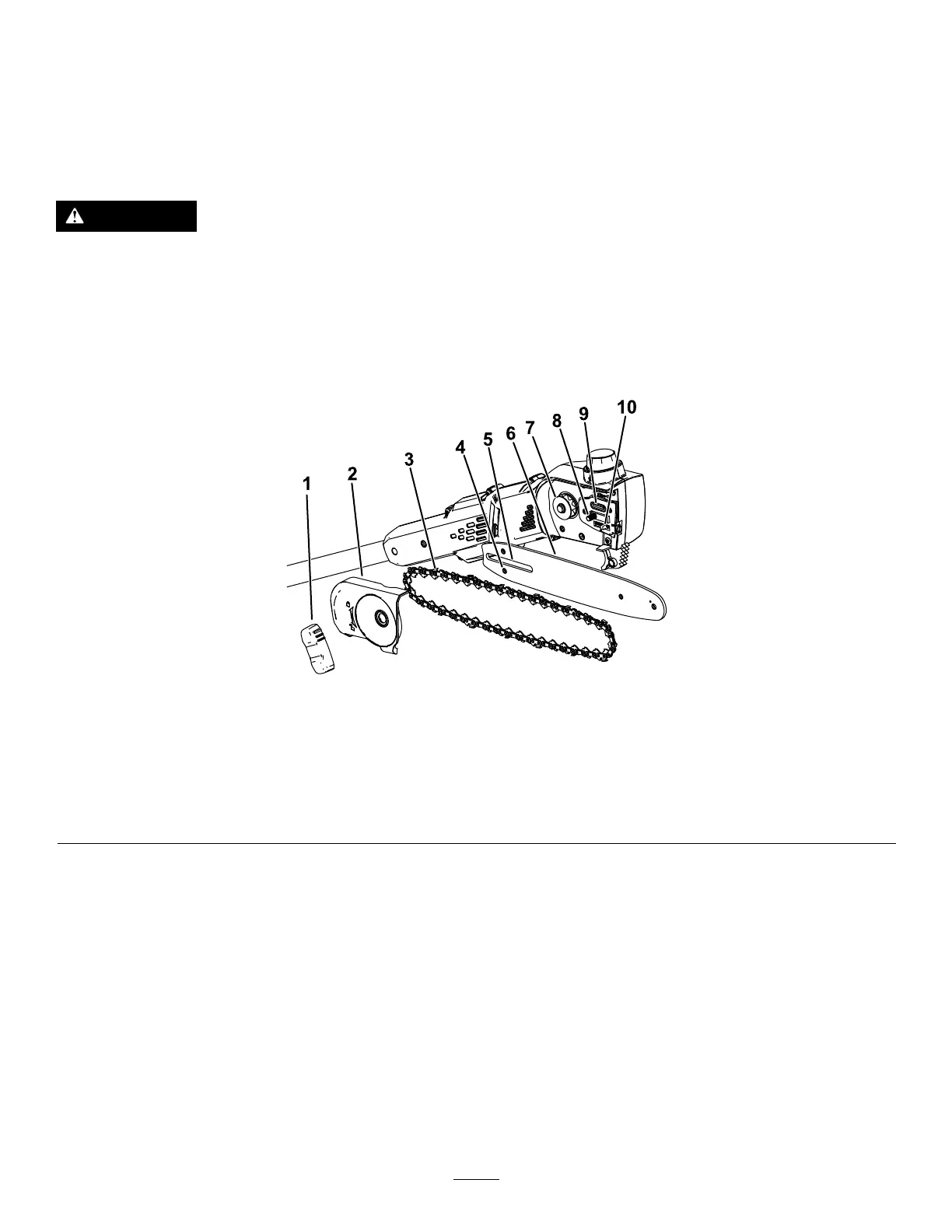

g374226
Figure 3
1. Bouton du couvercle latéral du
guide - chaîne
5. Fente du guide - chaîne
9. Sortie d'huile
2. Couvercle latéral 6. Guide - chaîne 10. Goujon de réglage de la chaîne
3. Chaîne
7. Pignon d'entraînement
4. Fente du goujon de réglage de la
chaîne
8. Goujon du guide - chaîne
3. Placez la chaîne autour du pignon à l'extrémité avant du guide, en dirigeant vers l'avant le bord coupant
des dents au sommet du guide, comme montré sur le schéma gurant sous le couvercle latéral de
l’élagueuse.
4. Continuez d'engager la chaîne autour du guide en alignant la chaîne dans la gorge du guide.
5. Placez la boucle ouverte de la chaîne (le côté qui n'est pas sur le guide) autour du pignon d'entraînement
de l’élagueuse ( Figure 3 ).
Important: Vériez que le goujon de réglage de la chaîne est bien inséré dans la fente
correspondante sur le guide - chaîne ( Figure 3 ).
V ous devrez peut - être tourner la vis de réglage de tension de la chaîne pour pouvoir enler le
goujon dans la fente du guide ( Figure 19 ).
6. Reposez le couvercle latéral et son bouton, et tournez le bouton dans le sens horaire pour serrer
légèrement le couvercle latéral.
7. Réglez la tension de la chaîne; voir Réglage de la tension de la chaîne ( page 19 ) .
10
