ou endommagé; adressez - vous à votre
dépositaire - réparateur agréé.
7. Contrôlez la sortie d'huile ( Figure 20 ) et enlevez
les débris éventuellement présents.
8. Nettoyez le guide - chaîne et la chaîne; utilisez du
l de fer ou un petit tournevis à lame plate pour
enlever la saleté et les débris accumulés dans la
gorge, le long du bord du guide, en commençant
par le pignon avant et en continuant vers
l'arrière.
Vériez que le passage d'huile du guide, qui est
dans l'alignement de la sortie d'huile, est propre
an que l'huile puisse s'écouler librement vers
la chaîne ( Figure 21 ).

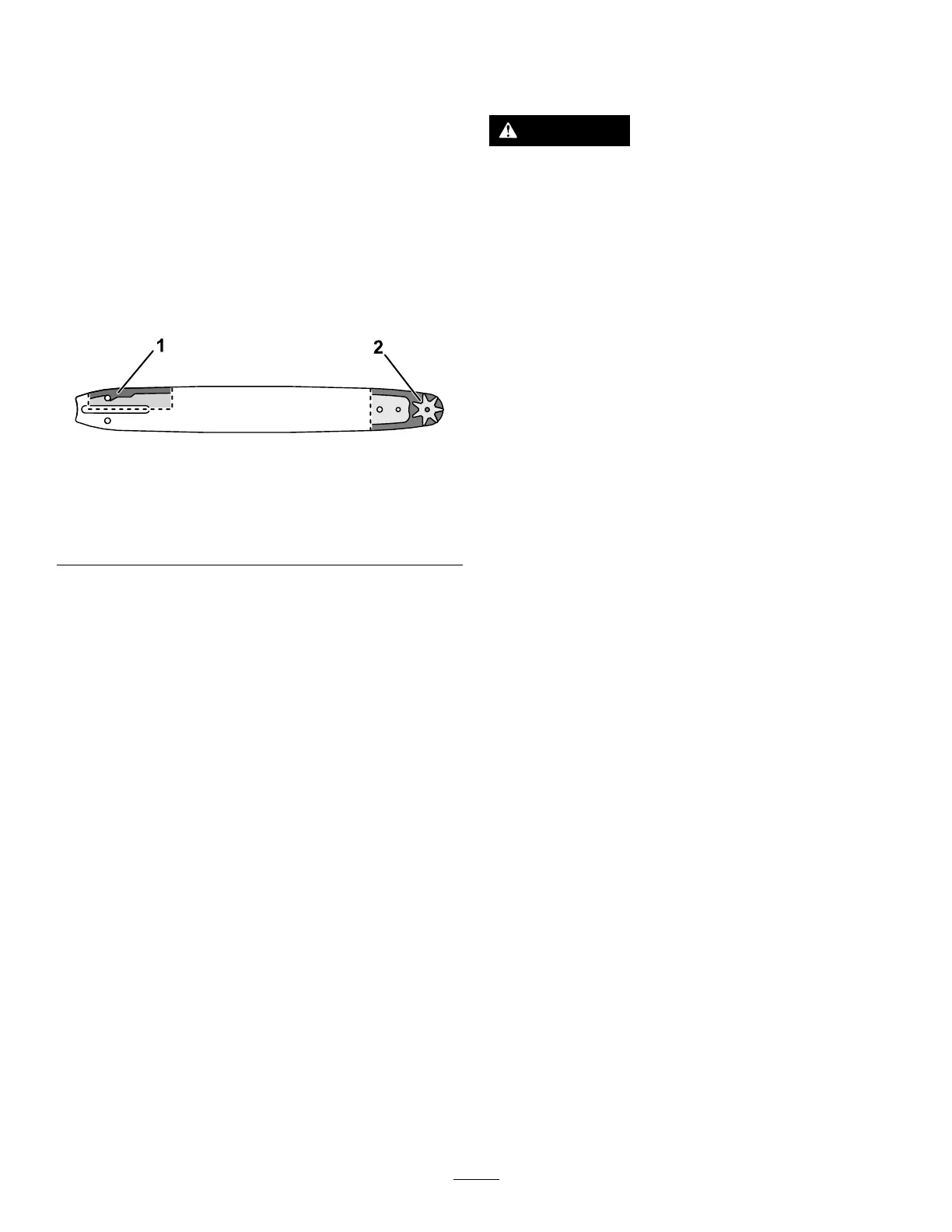

g315856
Figure 21
Sections internes du guide - chaîne montrées
1. Vérier la propreté de ce
passage relié à la sortie
d'huile
2. Vérier que le pignon du
guide est propre et tourne
librement
9. Examinez le guide et la chaîne; si le guide
est faussé, les gorges sont endommagées,
ou le pignon avant ne tourne pas librement,
remplacez le guide; remplacez la chaîne si elle
est excessivement usée ou endommagée.
10. Installez le guide et la chaîne; voir Installation du
guide et de la chaîne ( page 21 ) .
1 1. Vériez que l'huile arrive jusqu'à la chaîne; voir
Contrôle du débit d'huile pour guide et chaîne
( page 18 ) .
Installation du guide et de
la chaîne
DANGER
T out contact avec les dents de l’élagueuse sur
perche peut causer de graves blessures.
• Retirez la batterie avant tout réglage ou
entretien de l’élagueuse sur perche.
• Portez toujours des gants pour régler ou
faire l'entretien de l’élagueuse.
1. Si le couvercle latéral est installé, déposez - le;
voir Entretien du guide, de la chaîne et du
pignon d'entraînement ( page 20 ) .
2. Placez la chaîne autour du pignon à l'extrémité
avant du guide, en dirigeant vers l'avant le
bord coupant des dents au sommet du guide ,
comme montré sur le schéma gurant sous le
couvercle latéral de l’élagueuse.
3. Continuez d'engager la chaîne autour du guide
en alignant la chaine dans la gorge du guide.
Remarque: Si vous installez une chaîne
neuve, retournez le guide pour éviter une usure
irrégulière.
4. Placez la boucle ouverte de la chaîne (qui
n'est pas sur le guide) autour du pignon
d'entraînement de l’élagueuse, puis montez le
guide et la chaîne xée en place sur l’élagueuse.
Important: Vériez que le goujon de réglage
de la chaîne est bien inséré dans la fente
correspondante sur le guide - chaîne ( Figure
20 ). V ous devrez peut - être tourner la vis de
réglage de tension de la chaîne pour pouvoir
enler le goujon dans le trou du guide.
5. Posez le couvercle latéral, mais ne serrez pas
complètement le bouton de verrouillage.
6. Réglez la tension de la chaîne; voir Réglage de
la tension de la chaîne ( page 19 ) .
21
