Ce kit contient:
Composant Qté Repère
sur Fig. 1
Capteur (insert) 1 1
Boîtier 1 2
Ecrou de coque 1 3
Rondelle 1 4
Câble de sécurité 1 5
Bouchon borgne 1 -
Tube de lubriant 2 -
Instructions d’utilisation et d’installation 1 -
Généralités

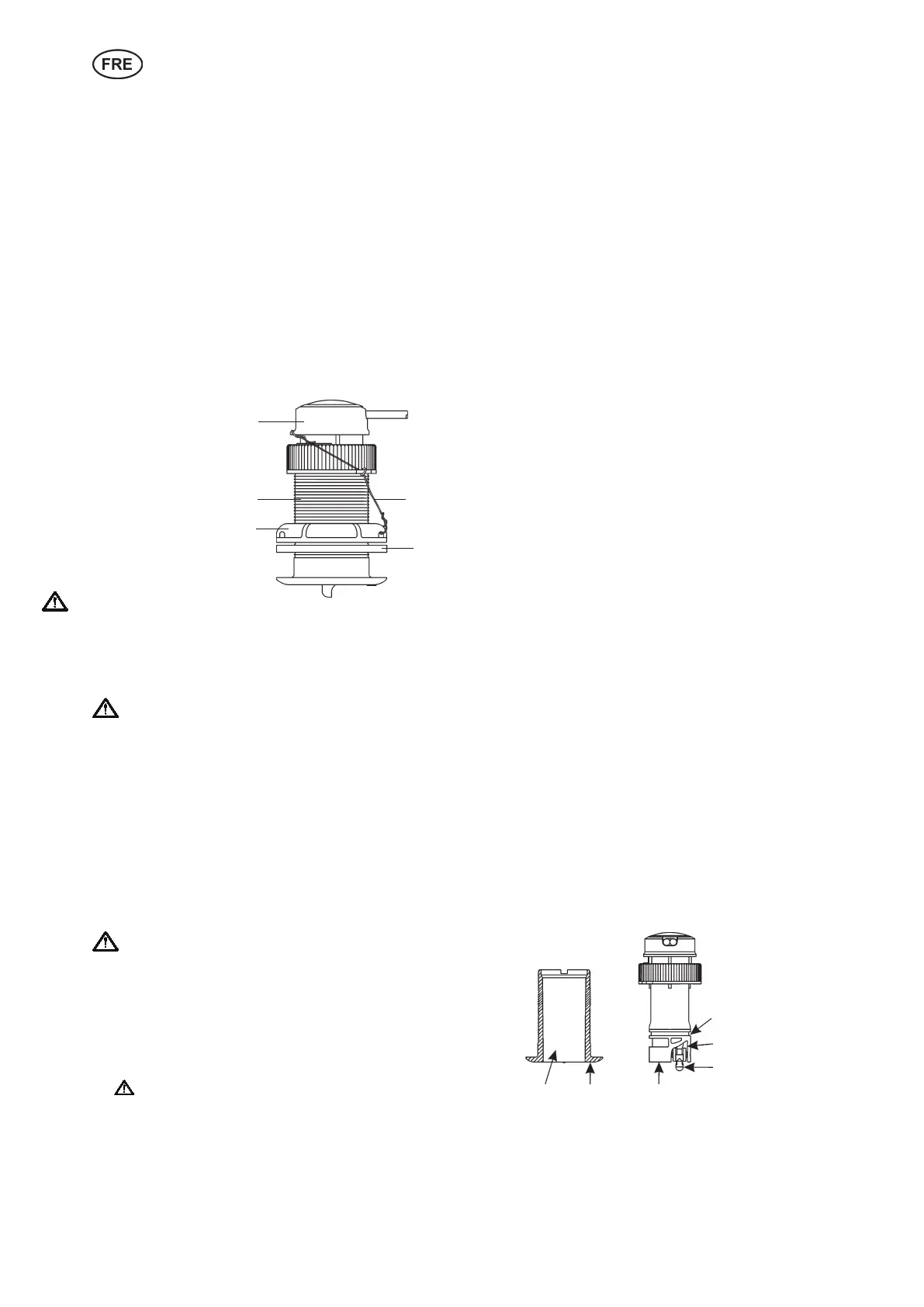

Fig. 1. Multicapteur rétractable
Lisez les intructions en entier avant de procéder
à l’installation. Ces instructions remplacent toutes
les autres instructions de votre manuel pour l’in-
strument si elles sont diérentes.
AVERTISSEMENT! N’utilisez jamais de solvants.
Les produits de nettoyage, les carburants, les
peintures, les produits d’étanchéité et tous les au-
tres produits pouvant contenir des solvants, com-
me l’acétone, attaquent de nombreux plastiques et
réduisent considérablement leur résistance.
Applications
Le multicapteur rétractable comporte un boîtier en plas-
tique et est recommandé seulement pour les coques
métallique ou en bres de verre.
AVERTISSEMENT! N’installez jamais un boîtier
en plastique dans une coque en bois, le bois gon-
e et peut provoquer la cassure du plastique.
Outils et pièces
• Peinture antivégétation à base d’eau
IMPORTANT! Obligatoire dans l’eau salée
• Lunettes de sécurité
• Masque
• Perceuse électrique avec un mandrin de 10 mm supérieur
• Foret, 3 mm
• Scie à cloche, 51 mm
• Outil à fraiser (montage d’un boîtier à niveau)
• Papier émeri
• Détergent doux à usage domestique ou solvant léger
(comme de l’alcool)
• Lime (installation dans une coque métallique)
• Produit d’étanchéité d’utilisation marine
• Rondelle supplémentaire [pour les coques en aluminium
d’une épaisseur inférieure à 6 mm]
• Attaches zip
Installation dans une coque avec bres de verre:
• Scie à cloche pour l’intérieur de la coque, 60 mm
• Tissu en bres de verre et résine
ou cylindre, cire, adhésif et époxy de moulage
Test préliminaire
Brancher le multicapteur à l’instrument et faire tourner la
roue à palettes. Vérier pour un relevé de vitesse (et la
température ambiante approximative le cas échéant). Si
aucune indication ou une indication erronée est donnée,
renvoyez l’instrument là où vous l’avez acheté.
Peinture antivégétation
La végétation marine peut s’accumuler rapidement sur la
surface du multicapteur réduisant son fonctionnement en
quelques semaines. Les surfaces exposées à l’eau salée
devront être enduites de peinture antivégétation. Utilisez
seulement de la peinture antivégétation à based’eau
. N’utilisez jamais de la peinture à base de cétone qui
peut attaquer de nombreux plastiques et endommager le
capteur.
Il est facile d’appliquer de la peinture antivégétation avant
l’installation, mais laissez susamment de temps pour sécher.
Repassez de la peinture tous les 6 mois ou au début de cha-
que saison d’utilisation du bateau. Peindre les surfaces sui-
vantes comme le montre la gure 2.
Fig. 2. Peinture antivégétation
IMPO-
TANT!
Paroi extérieure en
dessous du joint
torique inférieur
Emplacement de la
roue à palettes
Roue à palettes
Extrémité exposée
Lèvre ex-
térieure du
boîtier
Alésage in-
térieur du boîti-
er à 30 mm
2
4
3
1
5
