Contenido del kit:
Componente Ctd Posición
en Fig. 1
Sensor (elemento) 1 1
Alojamiento 1 2
Tuerca para casco 1 3
Arandela 1 4
Cable de seguridad 1 5
Tapón obturador 1 -
Tubo de lubricante 2 -
Instrucciones de usuario y de instalación 1 -
Generalidades
¡IMPORTANTE! Leer las instrucciones detenida-
mente antes de proceder con la instalación. Estas
instrucciones dejan obsoletas cualquier otra in-
strucción de su manual de instrumento en caso de
que se diferencien.
¡ADVERTENCIA! No usar nunca disolventes. Los
productos de limpieza, los combustibles, las pintu-
ras, los productos obturadores y otros productos
pueden contener disolventes fuertes, tales como
la acetona, que pueden atacar muchos tipos de
plástico y reducir considerablemente su resisten-
cia.
Aplicaciones
El multisensor retráctil tiene un alojamiento de plástico, y
se recomienda solamente para cascos de bra de vidrio o
de metal.
¡ADVERTENCIA! Nunca instalar un alojamien-
to de plástico en un casco de madera ya que el
hinchamiento de la madera puede sobrecargar el
plástico y provocar una rotura.
Herramientas y materiales
• Pintura antivegetativa basada en agua
¡IMPORTANTE! Obligatorio en agua salada
• Gafas protectoras
• Máscara contra el polvo
• Taladro eléctrico con portabroca de 10 mm o mayor
• Broca, 3 mm o 1/8”
• Sierra de perforación, 51 mm
• Herramienta de avellanar (instalación de caja limpiadora)
• Papel de lijar
• Detergente diluido o disolvente débil (por ejemplo alco-
hol)
• Lima (instalación en casco de metal)
• Producto obturador marino
• Arandelas adicionales [para cascos de aluminio con un
grosor inferior a 6 mm]
• Uniones tipo cremallera
Instalación en un casco de bra de vidrio con núcleo:
• Sierra de perforación para el interior del casco,
60 mm
• Tejido de bra de vidrio y resina
o cilindro, cera, cinta adhesiva y epoxia de moldeo
Comprobación de prueba
Conectar el multisensor al instrumento y hacer girar la
rueda de paletas. Buscar una indicación de velocidad (y
la temperatura aproximada del aire si es pertinente). Si
no se encuentra ningún indicación, o ésta no es exacta,
devolver el instrumento al lugar de compra.
Pintura antivegetativa
Las bioincrustaciones se pueden acumular rápidamente
en la supercie del multisensor, reduciendo así su rendi-
miento en pocas semanas. Las supercies expuestas al
agua salada deben cubrirse con pintura antivegetativa.
Usar solamente pintura antivegetativa basada en agua.
No usar nunca pintura basada en acetona, ya que las
acetonas pueden atacar a muchas clases de plástico y
probablemente dañar el sensor.
Es más fácil aplicar pintura antivegetativa antes de la insta-
lación, pero se debe dejar pasar un tiempo suciente de
secado. Transcurridos 6 meses o al empezar la temporada de
navegación, volver a pintar. Pintar las siguientes supercies
según la Fig. 2.

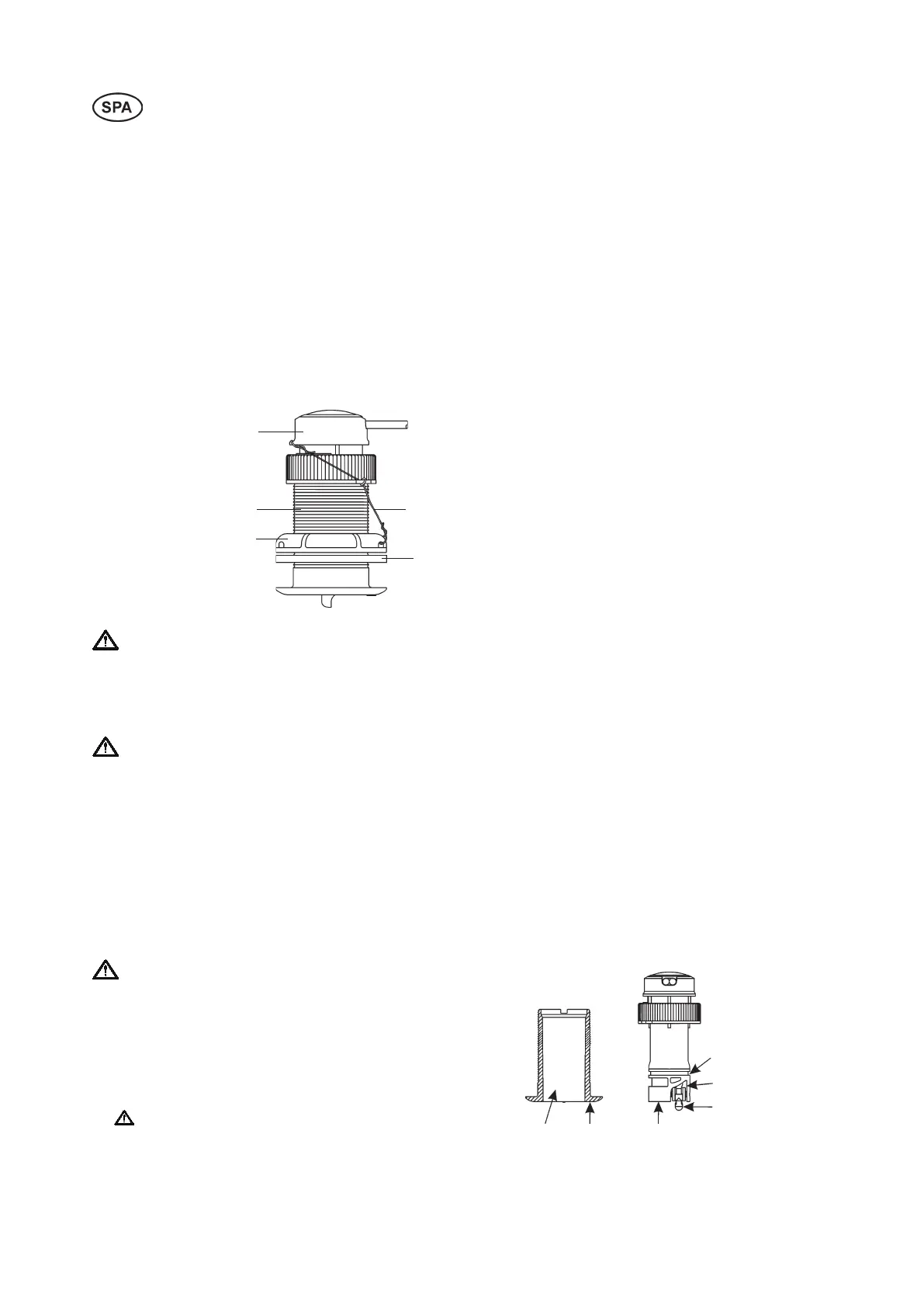

Fig. 2 Pintura antivegetativa
Fig. 1. Multisensor
retráctil
2
4
3
1
5
En la parte exte-
rior de la pared
debajo del anillo
tórico inferior
Hueco de la rueda
de paletas
Rueda de
paletas
Extremo al des-
cubierto
Reborde
exterior del
alojamiento
Oricio interior
del alojamiento
hasta 30 mm
