16
P-115B/P-115WH/P-45B
B-3. JK シート（DC-IN を含む）
（所要時間：約 11 分）
B-3-1. 下ケース Ass’y を外します。（B-1 項参照）
B-3-2.［S10B］のネジ 9 本を外し、JK シート（DC-IN を含む）
を外します。（図 B-3）
B-4. スピーカー
（所要時間：約 11 分）
B-4-1. 下ケース Ass’y を外します。（B-1 項参照）
B-4-2.［S30A］のネジ 4 本を外し、スピーカーを外します。
（図 B-3）
※ 左右のスピーカーは、それぞれ同じ方法で外すことがで
きます。
B-5. 鍵盤 Ass’y
（所要時間：約 13 分）
B-5-1. 下ケース Ass’y を外します。（B-1 項参照）
B-5-2.［S30B］のネジ 3 本を外し、FFC ガイドを外します。
（図 B-4）
B-5-3.［S20A］のネジ 8 本を外し、鍵盤 Ass’y を外します。
（図 B-4）
B-3.■ JK■Circuit■Board■(including■DC-IN)■
(Time■required:■Abou t■11■minutes)
B-3-1. Remove the lower case assembly.
(See procedure B-1.)
B-3-2. Remove the nine (9) screws marked [S10B]. The JK
circuit board (including DC-IN) can then be removed.
(Fig. B-3)
B-4.■ Speaker■
(Time■required:■Abou t■11■minutes)
B-4-1. Remove the lower case assembly.
(See procedure B-1.)
B-4-2. Remove the four (4) screws marked [S30A]. The
speaker can then be removed. (Fig. B-3)
* The right and left speakers can be removed in the same
way.
B-5.■ Keyboard■Assembly■
(Time■required:■Abou t■13■minutes)
B-5-1. Remove the lower case assembly.
(See procedure B-1.)
B-5-2. Remove the three (3) screws marked [S30B], then
remove the FFC guide. (Fig. B-4)
B-5-3. Remove eight (8) screws marked [S20A]. The keyboard
assembly can then be removed. (Fig. B-4)

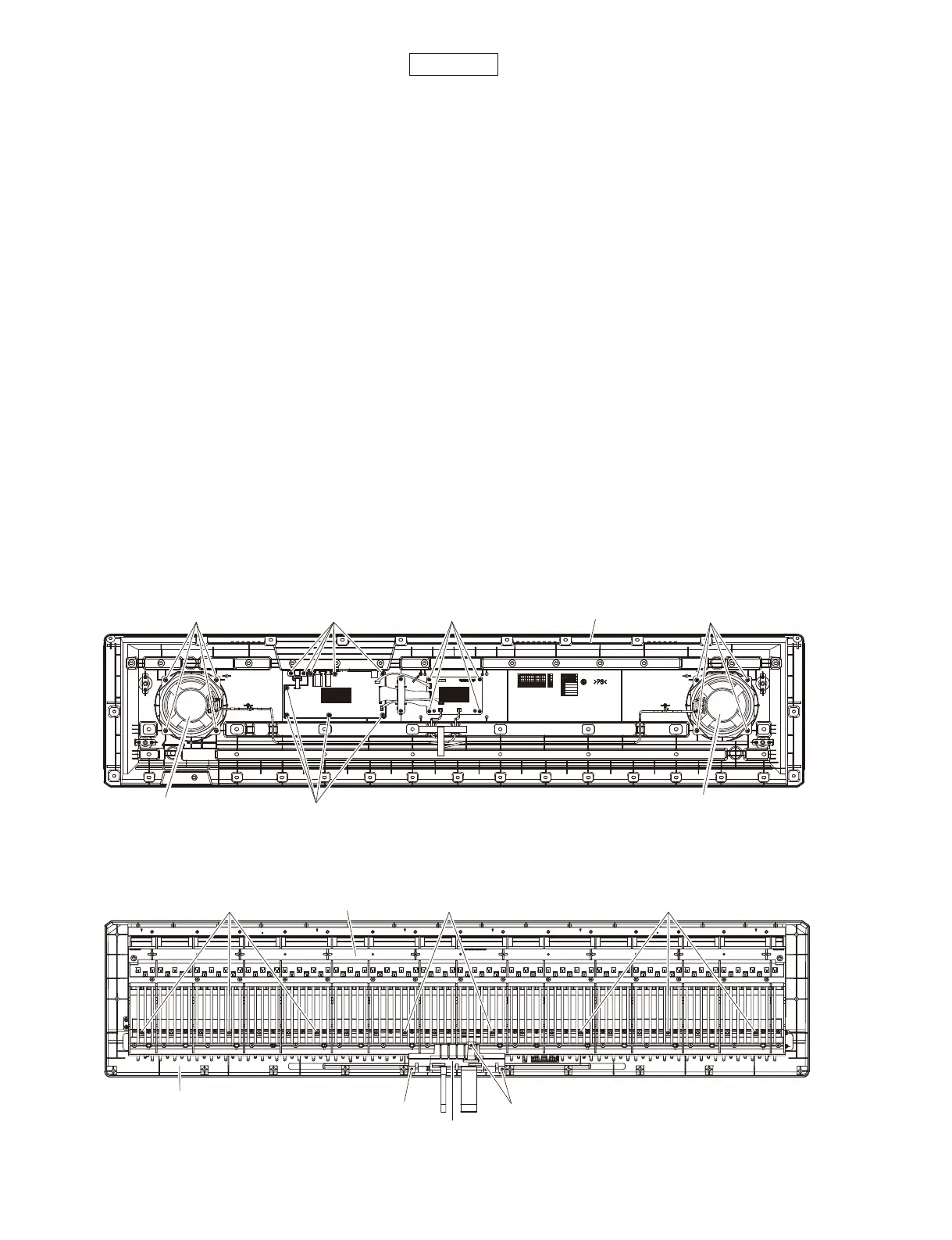

[S30A] [S30A][S10B]
<Top view>
[S10B]
JK
LOWER CASE ASSEMBLY
（下ケース Assy）
SPEAKER L
（スピーカー L）
SPEAKER R
（スピーカー R）
DM
[S10A]
<Bottom view>
[S20A] [S20A][S20A]
[S30B]
[S30B]
UPPER CASE ASSEMBLY
（上ケース Assy）
KEYBOARD ASSEMBLY
（鍵盤 Assy）
FFC GUIDE
（FFC ガイド）
Fig.■B-3
（図 B-3）
Fig.■B-4
（図 B-4）
P-45B
