P-115B/P-115WH/P-45B
D. 鍵盤 Ass’y の組立
D-1. ハンマー（白鍵）、（黒鍵）
ハンマー軸部にグリス塗布後、後方からハンマー
（白鍵）、（黒鍵）を横にして入れて、ハンマーの軸
受け部を鍵盤フレームのハンマー軸にはめ込み、
「カチッ」と音がするまでハンマーを手前に引いて
取り付けます。（図 D-1）
※ 重りの違いにより 8種類のハンマーがあります。
種類に注意して取り付けてください。（下表参照）
名称 適用音色名範囲
白鍵
ハンマー W1 A-1 ～ F1
ハンマー W2 G1 ～ E3
ハンマー W3 F3 ～ D5
ハンマー W4 E5 ～ C7
黒鍵
ハンマー B1 A#-1 ～ F#1
ハンマー B2 G#1 ～ D#3
ハンマー B3 F#3 ～ C#5
ハンマー B4 D#5 ～ A#6
D.■ Assembling■the■Keyboard■Assembly
D-1. Hammer■(Wh ite■Key),■(Black■Key)
After applying grease to the bearing section of the
hammer, bring the hammer (white key) (black key)
sideways from the rear, fit its bearing section to the
hammer axis of the key frame and pull it forward until
a click sound is heard. (Fig. D-1)
* There are 8 hammer types differing in weight.
Be sure to check the type of the hammer for correct
installation. (See the table below)
Part Name Range for Applicable Tone Name
White
Key
Hammer, W1 A-1 – F1
Hammer, W2 G1 – E3
Hammer, W3 F3 – D5
Hammer, W4 E5 – C7
Black
Key
Hammer, B1 A#-1 – F#1
Hammer, B2 G#1 – D#3
Hammer, B3 F#3 – C#5
Hammer, B4 D#5 – A#6
D-2. GHL88L■Circuit■Boar d
Tighten the six (6) screws marked [260A] to fix the
GHL88L circuit boards. (Fig. C-4)
D-3. GHL88M■Circuit■Board
Connect the FFC cable to CN2 of the GHL88M circuit
board, attach the filament tape. (Fig. C-6)
Pass the end of the cable into the through hole in the
frame and pull it out from its outlet. (Fig. C-6)
Tighten the seven (7) screws marked [260B] to fix the
GHL88M circuit board. (Fig. C-4)
D-2. GHL88Lシート
GHL88L シートを取り付け、［260A］のネジ 6 本で
固定します。（図 C-4）
D-3. GHL88M シート
FFC ケーブルを GHL88M シートの CN2 に差し込
み、フィラメントテープを貼り付けます。（図 C-6）
ケーブルの先をフレームの通し穴に通して、抜き
口から引き出します。（図 C-6）
GHL88M シートを取り付け、［260B］のネジ 7 本
で固定します。（図 C-4）

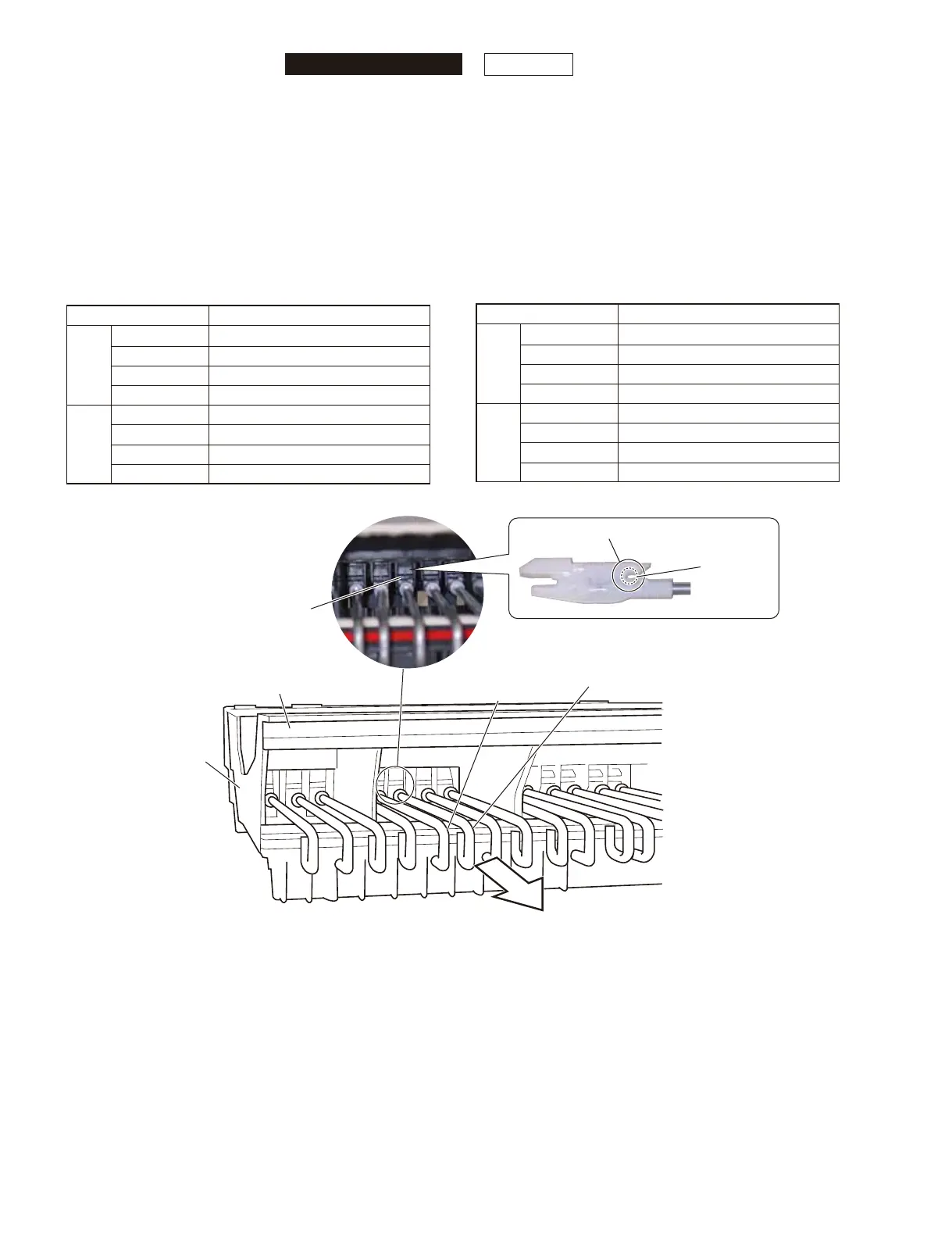

Fig.■D-1
（図 D-1）
Frame
（鍵盤フレーム）
Hammer, white key
（ハンマー（白鍵））
Hammer, black key
（ハンマー（黒鍵））
Hammer axis
（ハンマー軸）
Bottom side（ボトム側）
Pull forward（手前に引く）
Bearing section（軸受け部）
Apply grease
（グリス塗布）
