62
P-115B/P-115WH/P-45B

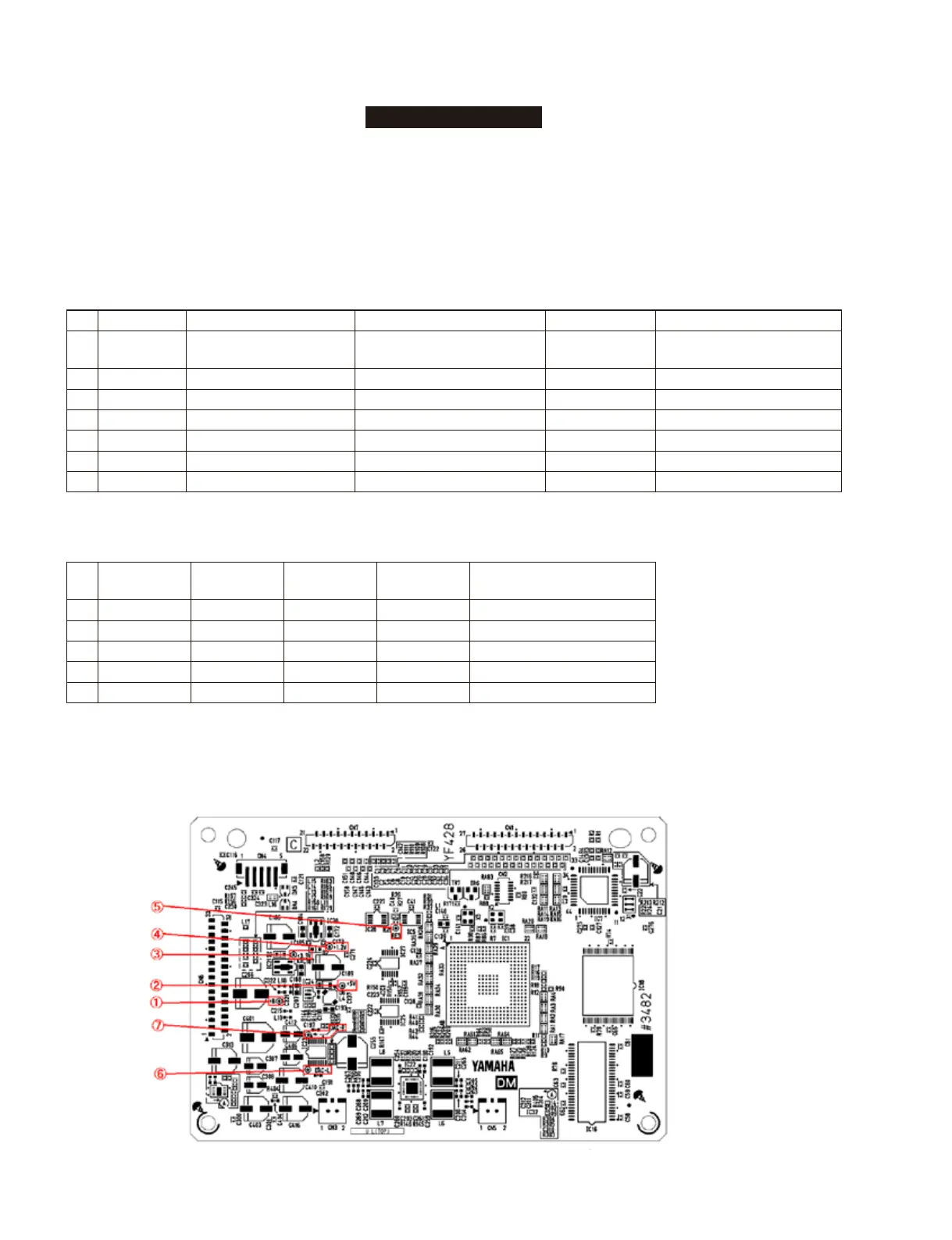

■■ DM シートチェック方法
DM シートにはサービスチェック用のテストポイントを設けてあります。
下記の症状により DM シートのテストポイントを確認してください。
症状により以下の箇所を確認します
1） 電源を入れてもパイロットランプが点灯しない。⇒①～⑤を順番に確認します。
2） 音が出ない、音が歪む ⇒ ①、⑥及び⑦を確認し、出力端子によるチェックを参照します。
テストポイント
NO. テストポイント 回路 判定基準 測定器具 不良が疑われる部品
① +B DM シート電源 10.0V 以上 テスター
TR2, TH1 or D18
(JK シート）
② +5V デジタル回路用 5V 電源 5.0V ± 0.2V テスター IC24
③ +3.3V デジタル回路用 3.3V 電源 3.3V ± 0.1V テスター IC21
④ +1.2V デジタル回路用 1.2V 電源 1.2V ± 0.1V テスター
IC20
⑤ RES CPU、メモリー Reset 信号 3.3V ± 0.3V テスター IC4
⑥ DAC-L DAC 出力 Ｌチャンネル 音声が出力されかつ歪み無き事 シグナルチェッカー IC23
⑦ DAC-R DAC 出力 Ｒチャンネル 音声が出力されかつ歪み無き事 シグナルチェッカー IC23
注 1：チェック作業時は標準の AC アダプター PA-150B を使用すること。
出力端子によるチェック
NO. スピーカー出力 ヘッドホン出力 AUX-OUT 出力
DAC-L/R
TEST POINT
不良が疑われる部品
1 × × × × IC1 or Error Detect 回路
2 ○ × × × IC23
3 × ○ ○ ○
IC1, IC22 or HP JACK
4 ○ × ○ ○ IC401
5 ○ ○ × ○ IC32
注 1：表中の“○”は異常なし、“×”は出力なしを表します。
DM シート (ZN321200)
部品側
P-115B/P-115WH

Yamaha P-45B Specifications

General

Type	Digital Piano
Voices	10
Effects	Reverb (4 types)
Sound Source	AWM Stereo Sampling
Dual/Layers	Yes
Duo Mode	Yes
Metronome	Yes
Touch Sensitivity	Hard/Medium/Soft/Fixed
Demo Songs	10
Amplifiers	6 W x 2
Speakers	12 cm x 2
Weight	11.5 kg (25 lbs, 6 oz)
Included Accessories	Music Rest, Pedal/Footswitch, AC Adaptor
Keyboard	88-key Graded Hammer Standard (GHS) keyboard
Polyphony	64
Transpose	Yes
Tuning	414.8 - 440.0 - 446.8 Hz
Connectors	Headphones, Sustain Pedal, USB to Host
Power Supply	PA-150
Dimensions	1326 x 154 x 295 mm
Built-in Songs	10 Voice Demo Songs + 10 Piano Preset Songs
