Yamaha RX-V463 Service Manual

2
ABCDEFGH I J
1
3
4
5
7
RX-V463/HTR-6140/DSP-AX463
6
116
RefNo. PartNo. Description Remarks Markets 部 品 名 ランク
✻ New Parts ＊新規部品
1‑2 MF124250 FLEXIBLEFLATCABLE 24P250mmP=1.25 カード電線 Ｃ＆Ｃ 03
* 1‑4 WM753000 FRONTPANEL AX463GD J フロントパネル
* 1‑4 WM752900 FRONTPANEL V463GD RT フロントパネル
* 1‑4 WM751800 FRONTPANEL AX463BL J フロントパネル
* 1‑4 WM751600 FRONTPANEL V463BL UC フロントパネル
* 1‑4 WM751700 FRONTPANEL V463BL RAGEF フロントパネル
* 1‑4 WM994600 FRONTPANEL AX463BL B フロントパネル
* 1‑4 WM753900 FRONTPANEL V463TI フロントパネル
* 1‑4 WM995000 FRONTPANEL AX463SI J フロントパネル
* 1‑4 WM994900 FRONTPANEL V463SI AL フロントパネル
* 1‑4 WM753200 FRONTPANEL 6140GD フロントパネル
* 1‑4 WM751900 FRONTPANEL 6140BL UC フロントパネル
* 1‑4 WM752000 FRONTPANEL 6140BL GF フロントパネル
* 1‑4 WM995100 FRONTPANEL 6140SI K フロントパネル
* 1‑4 WM754500 FRONTPANEL 6140SI GEF フロントパネル
1‑5 WJ192500 BUTTONCASE GD ボタンケース 04
1‑5 WJ192300 BUTTONCASE BL ボタンケース
1‑5 WJ192700 BUTTONCASE TI ボタンケース
1‑5 WJ192600 BUTTONCASE SI ボタンケース 04
1‑6 WJ192800 BUTTONTUNER JUCRTKAGEFL ボタンチューナー 02
1‑7 WJ193200 LENSBUTTON SCENE ボタンレンズ 01
1‑8 WJ193400 EMBLEMGD GD エンブレムＧＤ 02
1‑8 WJ193300 EMBLEMBL BL,TI,SI エンブレムＢＬ 02
* 1‑12 WM750100 ESCUTCHEONVOL GD エスカッションＶＯＬ
* 1‑12 WM750000 ESCUTCHEONVOL BL エスカッションＶＯＬ
* 1‑12 WM750200 ESCUTCHEONVOL TI エスカッションＶＯＬ
* 1‑12 WM750300 ESCUTCHEONVOL SI エスカッションＶＯＬ
* 1‑13 WM761800 SHEETWINDOW JRTKAGEFL シートウインドウ
* 1‑13 WM761700 SHEETWINDOW XM UC シートウインドウ
* 1‑13 WM750500 SHEETWINDOW B シートウインドウ
1‑25 WE774800 BINDHEADP‑TIGHTSCREW 3x8MFZN2W3 バインドＰタイトネジ 01
1‑26 WF268000 BINDHEADP‑TIGHTSCREW 3x10MFZN2B3 RTKABGEFL バインドＰタイトネジ 01
* 2‑2 WN278400 P.C.B.ASS'Y OPERATION J
ＰＣＢ ＯＰＥＲＡＴＩＯＮ
* 2‑2 WN278500 P.C.B.ASS'Y OPERATION UC ＰＣＢ ＯＰＥＲＡＴＩＯＮ
* 2‑2 WN278600 P.C.B.ASS'Y OPERATION RTKAGEFL ＰＣＢ ＯＰＥＲＡＴＩＯＮ
* 2‑2 WN278700 P.C.B.ASS'Y OPERATION B ＰＣＢ ＯＰＥＲＡＴＩＯＮ

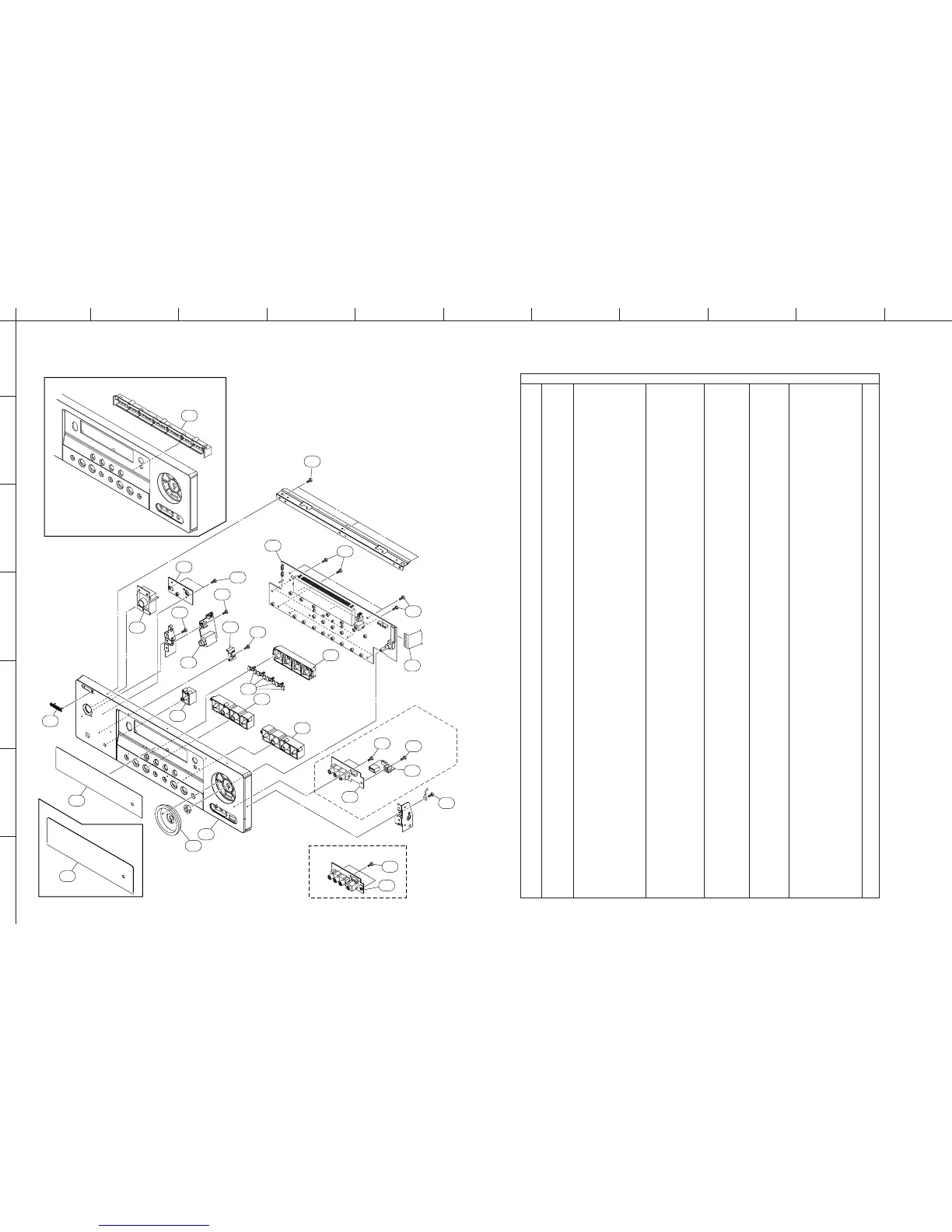

• FRONT PANEL UNIT
1-13
1-12
1-2
1-4
1-5
(1)
1-5 (5)
1-5 (2)
1-5
(3)
1-5
(4)
1-5
(6)
1-6
1-7
1-8
1-25
1-25
1-26
1-25
1-25
1-25
1-25
1-25
1-25
(1)
(4)
(6)
1-25
(7)
(3)
1-25
U, C, J models
U, C, R, T, K, A, G, E, F, L models
2-2
2-2
2-2
2-2
2-2
2-2
1-13
B model
R, T, K, A, B,
G, E, F, L models

Yamaha RX-V463 Specifications

General

Impedance	6 Ω
Frequency range	10 - 100000 Hz
RMS rated power	525 W
Audio output channels	5.1 channels
Signal-to-Noise Ratio (SNR)	100 dB
Total Harmonic Distortion (THD)	0.06 %
Equalizer	Yes
Product color	Silver
AM band range	87.5 - 108 kHz
FM band range	530 - 1710 MHz
Supported radio bands	AM, FM
Dimensions (WxDxH)	435 x 171 x 352 mm
Power consumption (typical)	440 W

Weight and Dimensions

Weight	8500 g
