Yamaha RX-V463 Service Manual

RX-V463/HTR-6450/DSP-AX463
16
Fig. 6
Fig. 5

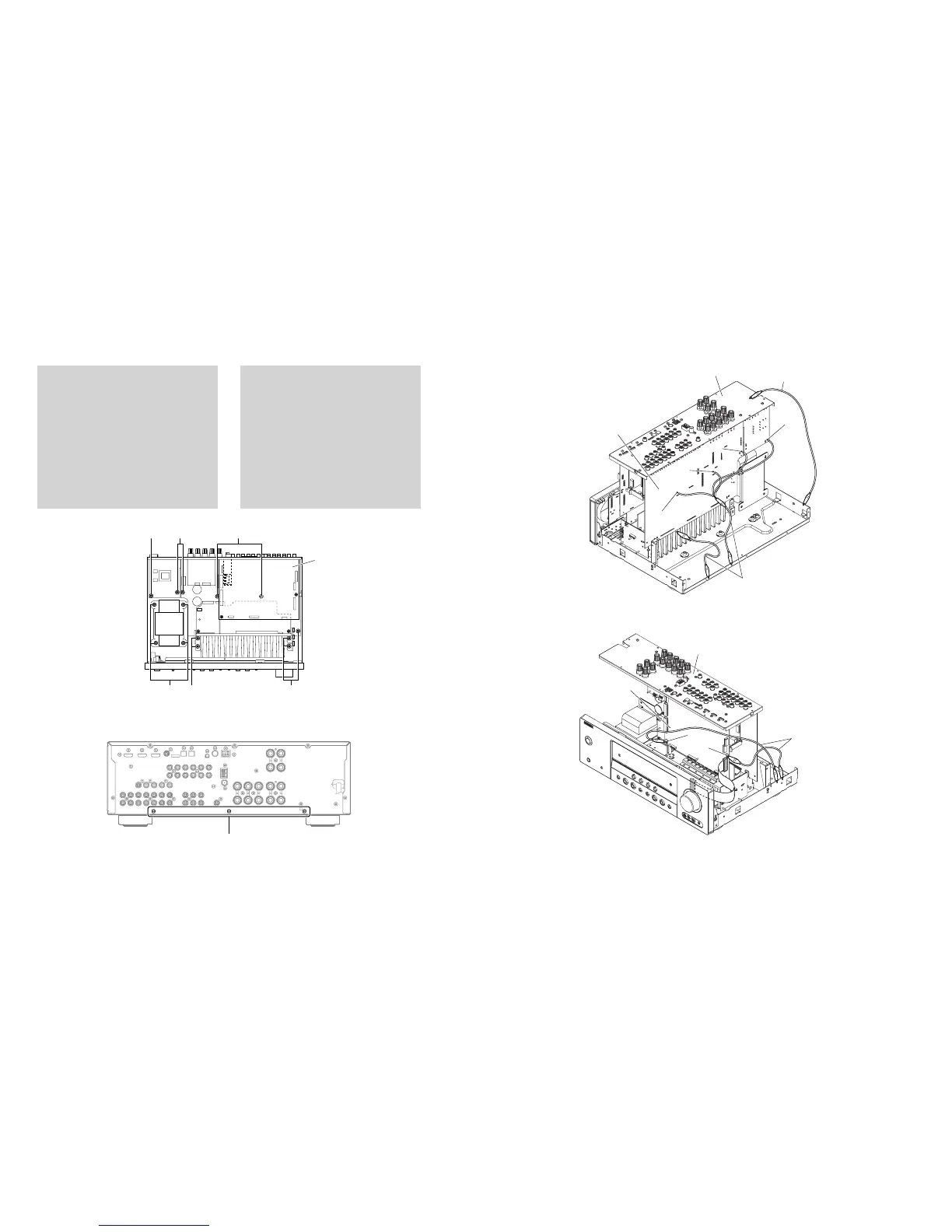

When checking the P.C.B.:
a. Remove the top cover. (Fig. 1)
b. Remove DSP P.C.B.. (Fig. 2)
c. Remove 6 screws (0). (Fig. 5)
d. Remove 2 screws (A). (Fig. 5)
e. Remove 3 screws (B). (Fig. 6)
f. Remove 2 screws (C). (Fig. 5)
g. Remove 4 screws (D). (Fig. 5)
h. Place the P.C.B. upright. (Fig. 7)
i. The P.C.B. removed from the chassis does not work
because its grounding is loose.
Be sure to connect the ground of rear panel and MAIN
(1) P.C.B. (G5004, G5005, G5006 and G3401) and
DSP P.C.B. (G801 and G802) to the chassis with a
ground lead or the like. (Fig. 7)
Fig. 7
0
0
A
0
C
D
DSP P.C.B.
B
M
A
IN
(1
) P
.C
.B
.
Ground lead
Ground lead
Rear panel
G5005
G5004
G5006
G3401
Rear panel
DSP P.C.B.
G802
G801
Ground lead
P.C.B.チェックをする場合には：
a. トップカバーを取り外します。（Fig.1）
b. DSPP.C.B.を取り外します。（Fig.2）
c.
0
のネジ6本を外します。（Fig.5）
d.
A
のネジ2本を外します。（Fig.5）
e.
B
のネジ3本を外します。（Fig.6）
f.
C
のネジ2本を外します。（Fig.5）
g. Dのネジ4本を外します。（Fig.5）
h. P.C.B.を立ち上げて置きます。（Fig.7）
i. シャーシから外したP.C.B.はアースが浮いて動作しま
せんので、リアパネルおよびMAIN（1）P.C.B.の
G5004、G5005、G5006、G3401とDSPP.C.B.の
G801、G802のアースをリード線等でシャーシに接続
してください。（Fig.7）

Yamaha RX-V463 Specifications

General

Impedance	6 Ω
Frequency range	10 - 100000 Hz
RMS rated power	525 W
Audio output channels	5.1 channels
Signal-to-Noise Ratio (SNR)	100 dB
Total Harmonic Distortion (THD)	0.06 %
Equalizer	Yes
Product color	Silver
AM band range	87.5 - 108 kHz
FM band range	530 - 1710 MHz
Supported radio bands	AM, FM
Dimensions (WxDxH)	435 x 171 x 352 mm
Power consumption (typical)	440 W

Weight and Dimensions

Weight	8500 g
