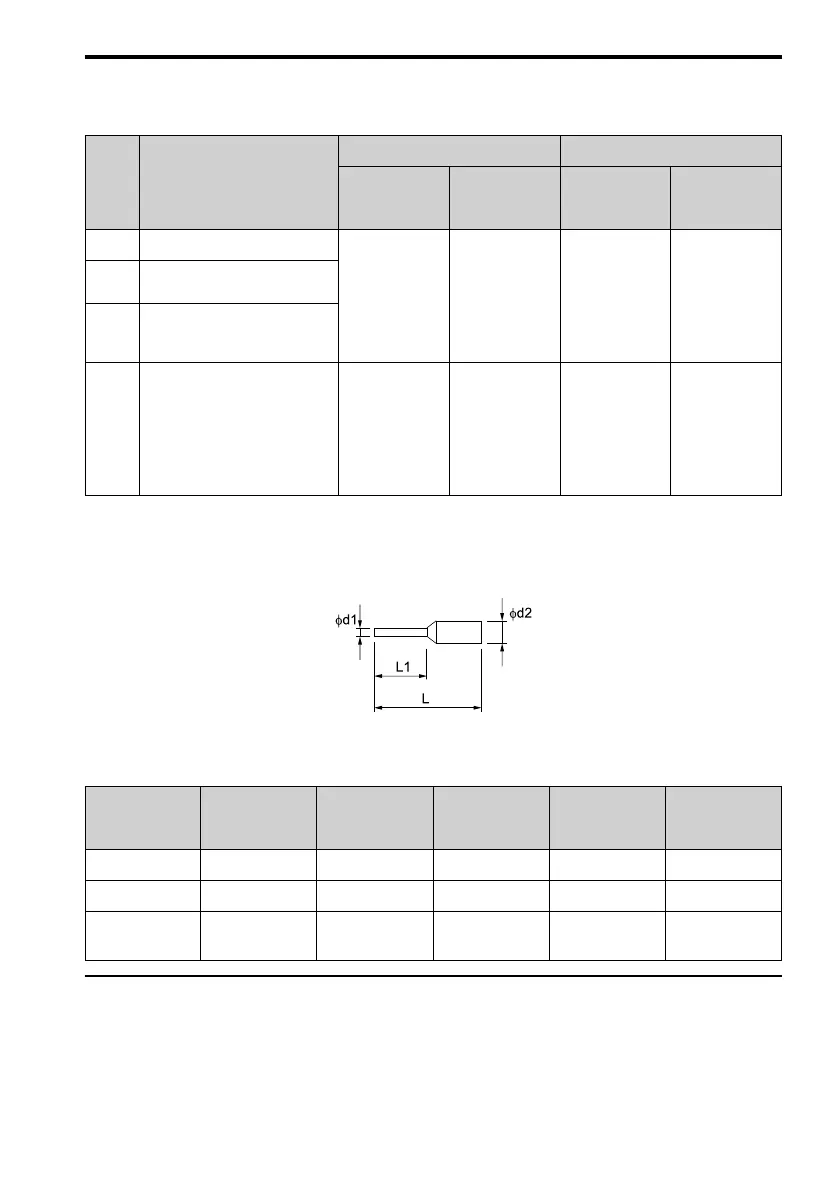

■ Przekrój przewodów obwodu sterującego i momenty dokręcania
Tabela 7.3 Przekrój przewodów obwodu sterującego i momenty dokręcania
Płytka
zacis
ków
Zacisk
Przewód nieizolowany Końcówka zaciskowa
Zalecany
przekrój
mm
2
(AWG)
Odpowiedni
przekrój
mm
2
(AWG)
Zalecany
przekrój
mm
2
(AWG)
Odpowiedni
przekrój
mm
2
(AWG)
TB1-1 PS, S1 - S7, SN, SC, SP
0.75
(18)
• Przewód
linkowy
0.25 - 1.0
(24 - 17)
• Przewód
pełny
0.25 - 1.5
(24 - 16)
0.5
(20)
0.25 - 0.5
(24 - 20)
TB1-2
AM, AC, A1, A2, +V, H1, H2,
HC
TB1-3
MP, RP, AC, D+, D-, P1, C1, P2,
C2
TB2 MA, MB, MC
0.75
(18)
• Przewód
linkowy
0.25 - 1.5
(24 -16)
• Przewód
pełny
0.25 - 1.5
(24 - 16)
0.5
(20)
0.25 - 1.0
(24 - 17)
Tulejkowe końcówki zaciskowe
Podczas podłączania końcówek zaciskowych należy umieścić tuleję izolacyjną na przewodzie.
W Tabela 7.4 podano zalecane wymiary zewnętrzne i numery modeli końcówek zaciskowych.
Należy używać CRIMPFOX 6, narzędzia do zaciskania produkcji firmy PHOENIX CONTACT.
Rysunek 7.3 Wymiary zewnętrzne końcówek zaciskowych
Tabela 7.4 Modele i rozmiary końcówek zaciskowych
Przekrój
przewodu
mm
2
(AWG)
Model L (mm) L1 (mm) φd1 (mm) φd2 (mm)
0.25 (24) AI 0.25-8YE 12.5 8 0.8 2.0
0.34 (22) AI 0.34-8TQ 12.5 8 0.8 2.0
0.5 (20)
AI 0.5-8WH,
AI 0.5-8OG
14 8 1.1 2.5
◆ Uruchamianie falownika
■ Konfigurowanie falownika w trybie ustawień ogólnego przeznaczenia
Parametry falownika są podzielone na grupy oznaczone literami od A do U. W celu ułatwienia
konfiguracji tryb ustawień [STUP] obejmuje jedynie najczęściej wykorzystywane parametry.
